7 Transport 7.5 Breitenverstellung, Klemmung und Zylindereinheit 192 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 7.5.7 Induktivsensor für die Wangenerkennung an der Zylindereinheit (Breitenverstellung) tauschen…
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 191
7.5.6 Näherungsschalter für die Zylindereinheit (Breitenverstellung) tauschen (nur DT)
Teile, Hilfsmittel und Werkzeug
●
Neu: Näherungsschalter SME-8M-DS-24V-K-2,5 [03100139-xx]
oder
Alt: Näherungsschalter SME-8-K-LED-24 [00343651-xx]
Übersicht
Abb.242: Sensorik (am Beispiel SX1/SX2)
1. Näherungsschalter für den Zylinder
2. Madenschraube zur Befestigung des
Sensors
3. Induktivsensor (Positionserkennung
Transportwange)
Siehe auch 7.5.1 "Übersicht Breitenverstellung" [}185]
Ausbau
► Bauen Sie die Zylindereinheit aus. Lesen Sie dazu Abschnitt 7.5.5 "Zylindereinheit (Breiten-
verstellung) tauschen (nur DT)" [}189].
► Entfernen Sie die Befestigungsschraube es Näherungschalters.
► Lockern Sie die Befestigungsschraube des Sensors.
► Öffnen Sie den Kabelschlepp und nehmen Sie die Sensorkabel heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Bauen Sie den Stecker vom alten an den neuen Näherungsschalter um. Lösen Sie dazu die
Crimp-Verbindungen des alten Näherungsschalters aus dem Stecker und stecken Sie die
Crimp-Verbindungen des neuen Näherungsschalters hinein. Beachten Sie dabei die Bele-
gung!
► Befestigen Sie den neuen Näherungsschalter an der korrekten Position (s.u.).
► Der Sensor muss plan mit der Oberfläche der Zylindereinheit abschließen.
Abb.243: Näherungsschalter einstellen
1. Abstand zwischen der Unterkante der
Kopfplatte und der Oberkante des
Näherungsschalters:
●
13 mm für neuen Näherungsschalter
SME-8M-DS-24V-K-2,5 [03100139-xx]
●
10 mm für alten Näherungsschalter
SME-8-K-LED-24 [00343651-xx]
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
192 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.5.7 Induktivsensor für die Wangenerkennung an der Zylindereinheit
(Breitenverstellung) tauschen (nur DT)
Übersicht

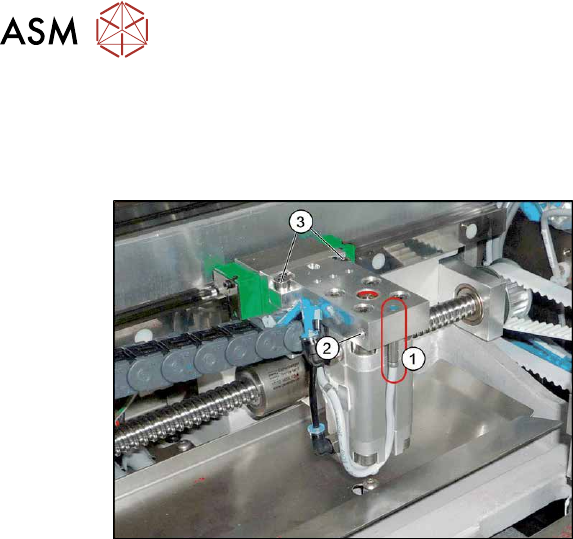

Abb.244: Bero an der Zylindereinheit
1. Bero an der Zylindereinheit
Bero 3RG4/4,0mm/sn=0,8mm/1S
[00304908‑xx]
2. Befestigungsschraube des Beros
3. Befestigungsschrauben der Zylinder-
einheit am Führungswagen
Siehe auch 7.5.1 "Übersicht Breitenverstellung" [}185]
Ausbau
► Der Ausbau des Beros erfolgt analog zur Sensorik. Lesen Sie dazu Abschnitt 7.5.6 "Nähe-
rungsschalter für die Zylindereinheit (Breitenverstellung) tauschen (nur DT)" [}191].
► Lockern Sie die Befestigungsschraube des Beros und ziehen Sie den Bero aus der Zylinder-
einheit heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Bauen Sie den Stecker vom alten an den neuen Induktivsensor um. Lösen Sie dazu die
Crimp-Verbindungen des alten Induktivsensors aus dem Stecker und stecken Sie die Crimp-
Verbindungen des neuen Induktivsensors hinein. Beachten Sie dabei die Belegung!
► Drehen Sie den Bero so, dass die LED im eingebauten Zustand sichtbar ist.
► Der Bero darf nicht über den Grundkörper der Zylindereinheit hinausragen. Überprüfen Sie
dies bei eingeschalteter Maschine. Schieben Sie dazu eine Transportwange über die
Zylindereinheit. Nur in diesem Fall darf die LED leuchten. Der Abstand zwischen der
Transportwangen-Klemmeinheit und dem Bero an der Zylindereinheit muss mindestens
0,3mm betragen.
Überprüfen Sie ob dieses Maß für alle Transportwangen eingehalten wird und der Bero alle
Transportwangen sicher erkennt. Dies kann im eingeschalteten Zustand mit Hilfe der LED
überprüft werden. Verstellen Sie dazu die Breitenverstellung mit Hilfe des Zahnriemens
manuell über die gesamte Transportbreite.
► Kalibrieren Sie alle Transportwangen für Spur1 und2 neu (sowohl im Modus Doppeltrans-
port rechts und als auch im Modus Doppeltransport links).
7 Transport
7.5 Breitenverstellung, Klemmung und Zylindereinheit
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 193
7.5.8 Kurzhubzylinder (Breitenverstellung) tauschen (nur DT)
Teile, Hilfsmittel und Werkzeug
●
Kompaktzylinder ADN-16-20-P-A-SA [03100045-xx] oder
Kurzhubzylinder ADVU-16-20-P-A-SA [00356862-xx]
Übersicht

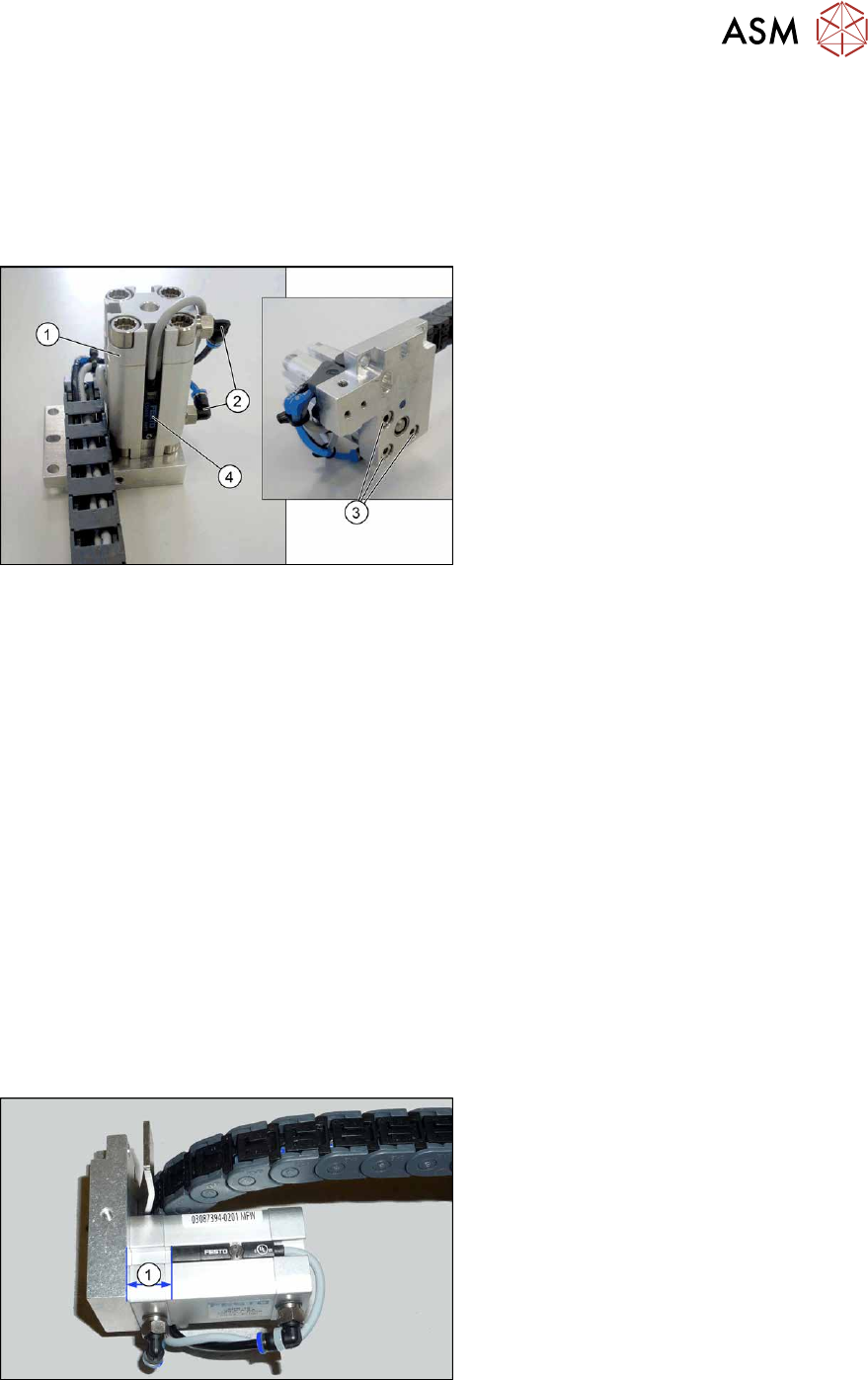

Abb.245: Übersicht Kurzhubzylinder
1. Kurzhubzylinder
2. Pneumatische Anschlüsse des
Kurzhubzylinders
3. Befestigungsschrauben (3x) des
Kurzhubzylinders
4. Näherungsschalter
Siehe auch 7.5.1 "Übersicht Breitenverstellung" [}185]
Ausbau
► Bauen Sie die Zylindereinheit aus. Lesen Sie dazu Abschnitt 7.5.5 "Zylindereinheit (Breiten-
verstellung) tauschen (nur DT)" [}189].
► Stecken Sie die pneumatischen Anschlüsse des Kurzhubzylinders ab. Markieren Sie ggf.
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschraube es Näherungschalters.
► Entfernen Sie die drei Befestigungsschrauben des Kurzhubzylinders.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Befestigen Sie den Näherungsschalter am alten Kurzhubzylinder. Beachten Sie dazu die
folgende Abbildung.
► Achten Sie auf die korrekte Position der pneumatischen Anschlüsse. Die pneumatischen
Anschlüsse müssen sich auf der dem Kabelschlepp abgewandten Seite befinden (siehe auch
Bild oben).
► Achten Sie darauf, dass der eingefahrene Zylinderstift nicht über den Grundkörper übersteht.
Abb.246: Näherungsschalter einstellen
► Stellen Sie den Abstand zwischen
Näherungsschalter und Oberkante
Kurzhubzylinder ein. Dieser ist abhän-
gig vom verbauten Kurzhubzylinder:
●
Abstand 13 mm bei "Kompaktzylinder
ADN-16-20-P-A-SA" [03100045‑xx]
●
Abstand 10 mm bei "Kurzhubzylinder
ADVU-16-20-P-A-SA" [00356862‑xx]
