7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
216 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
7.7.2 Betätiger tauschen
Teile, Hilfsmittel und Werkzeug
Abb.275: Betätiger (am Beispiel SX1/SX2)
1. Betätiger SXa [03092995-xx]
(2x pro Klemmblech)
Ausbau
► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ
können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.
7.2 "Klemmung der Transportwangen lösen" [}166]
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Ziehen Sie die Betätiger vom Klemmblech ab.
VORSICHT
Betätiger
Ggf. muss der Betätiger mit einem Schraubendreher vom Klemmblech heruntergehebelt
werden.
► Achten Sie dabei darauf das Klemmblech nicht zu verbiegen.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Drücken Sie die Betätiger vorsichtig von unten auf das Klemmblech, bis diese einrasten.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 217
7.7.3 Klemmleiste/Riemenführung tauschen

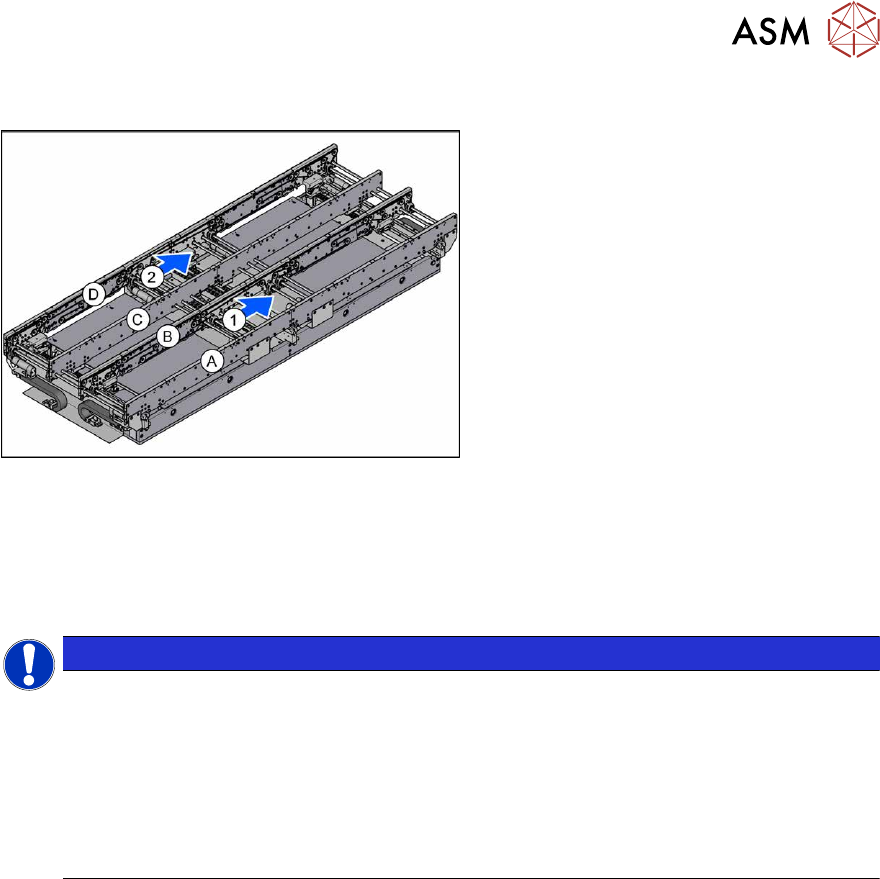

Abb.276: Übersicht Transportwangen und Transportspuren
1, 2 = Transportspur 1 und 2
A bis D = Transportwange A bis D
Am Einfachtransport gibt es nur die Trans-
portwangen A und B.
Wählen Sie die benötigte Riemenführung oder Klemmleiste (siehe folgende Tabellen).
(DT = Doppeltransport, ET = Einfachtransport)
Beachten Sie ggf. die teilweise abweichenden Teilenummern für die SIPLACE X4iS, den "Trans-
port Dicke LP" und den "Einfachtransport schwere LP 8kg".
HINWEIS
Einfachtransport
Bei "Einfachtransport rechts" werden die Transportwangen A und B des Doppeltransportes
verwendet.
Bei "Einfachtransport links" werden die Transportwangen C und D des Doppeltransportes
verwendet.
Ein Umbau des Einfachtransportes von rechts auf links und umgekehrt ist nicht möglich. In
diesem Fall muss der Transport getauscht werden. Benachrichtigen Sie dazu ggf. den
SIPLACE-Service.
7 Transport
7.7 Klemmblech, Klemmleisten und Riemenführungen
218 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Bestückbereich 1 (BB1)
Abb.277: Klemmleisten BB1 (am Beispiel Einfach-/Doppeltransport)
Wange (1)
Eingabebereich
(2)
Bestückbereich 1 (BB1)
(3)
Mitte BB1
DT ET
SIPLACE X4 S, X3 S
A fest
rechts
[03093894-xx] Rie-
menführung A/C BB1
EB SX4a
[03094127-xx] Klemmleiste A/C
BB1 380 450 komplett SX4a
[03093880-xx] Rie-
menführung A/C BB1
AB SX4a
Dicke LP: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 kom-
plett SX4a
B [03094528-xx] Rie-
menführung B/D BB1
EB SX4a
[03097848-xx] Klemmleiste B/D
BB1 450 komplett SX4a
[03094526-xx] Rie-
menführung B/D BB1
AB SX4a
Dicke LP: [03100574-xx] Klemm-
leiste TBO B/D BB1 450 komplett
SX4a
C fest
links
[03093894-xx] Rie-
menführung A/C BB1
EB SX4a
[03094127-xx] Klemmleiste A/C
BB1 380 450 komplett SX4a
[03093880-xx] Rie-
menführung A/C BB1
AB SX4a
Dicke LP: [03100557-xx] Klemm-
leiste TBO A/C BB1 380 450 kom-
plett SX4a
D [03094528-xx] Rie-
menführung B/D BB1
EB SX4a
[03097848-xx] Klemmleiste B/D
BB1 450 komplett SX4a
[03094526-xx] Rie-
menführung B/D BB1
AB SX4a
Dicke LP: [03100574-xx] Klemm-
leiste TBO B/D BB1 450 komplett
SX4a
SIPLACE X4 S, X3 S mit "Einfachtransport schwere LP 8 kg"
A fest
rechts
Schwere LP:
[03123511‑xx] SOKO
NA Riemenführung A/
C BB1 EB+ SX4a
Schwere LP: [03123514‑xx] Heavy
Bd. Klemml. A BB1 380 450 kpl.
Schwere LP:
[03123515‑xx] SOKO
NA Riemenführung A/
C BB1 AB SX4a
B Schwere LP:
[03123496‑xx] SOKO
NA Riemenführung B/
D BB1 EB+ SX4a
Schwere LP: [03123491‑xx] Heavy
Bd. Klemml. B BB1 450 kpl.
Schwere LP:
[03123493‑xx] SOKO
NA Riemenführung B/
D BB1 AB SX4a
