7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 231
7.8.3 Einstellung der Laserlichtschranke prüfen
Immer wenn die Laserlichtschranke demontiert wird muss diese anschließend geprüft und ggf. ma-
nuell neu eingestellt werden. Prüfen Sie die Einstellung wie folgt:

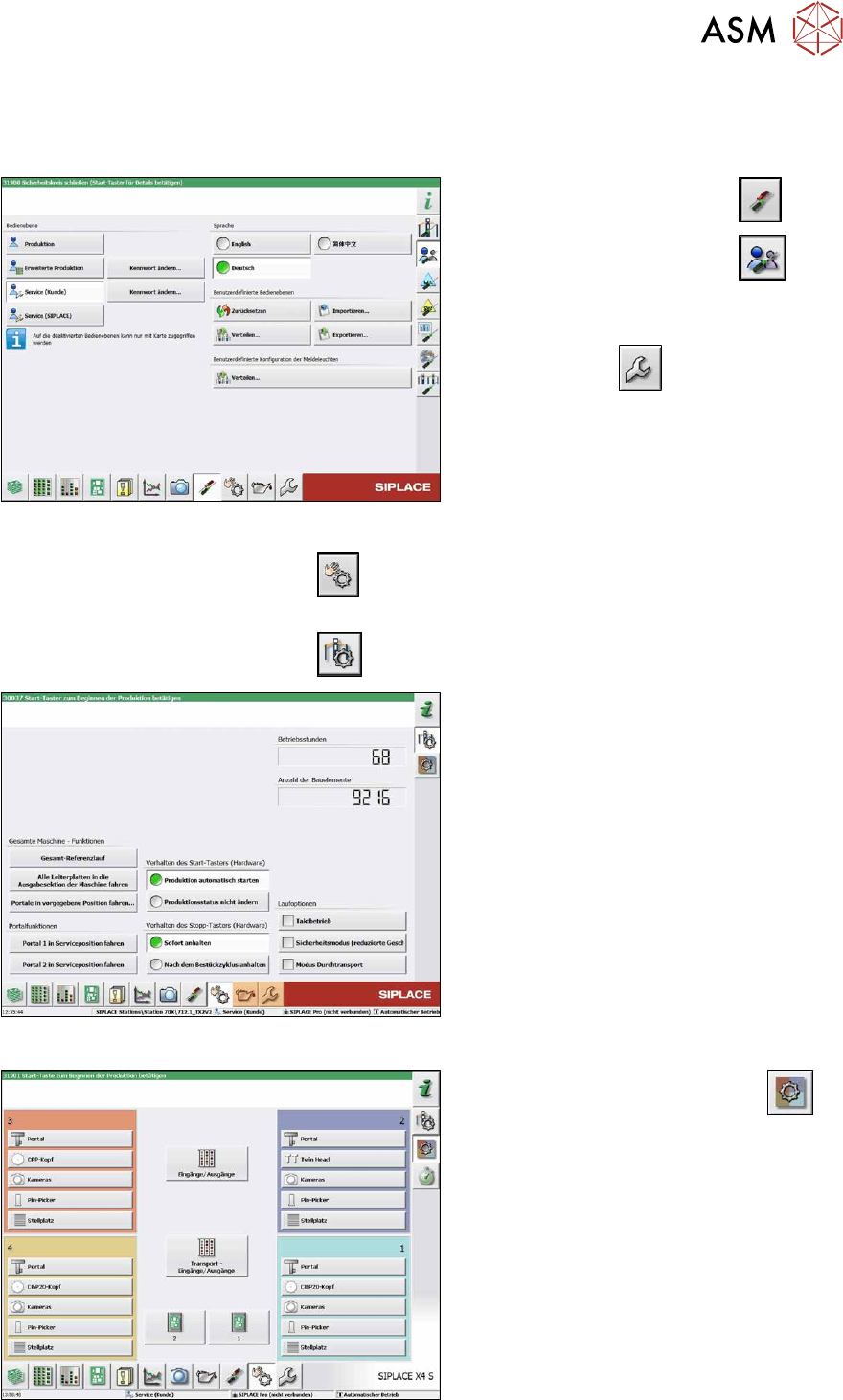

Abb.292: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
► Klicken Sie auf die Schaltfläche , um das Menü Wechseln Sie zu Sensoren und Funk-
tionen überprüfen aufzurufen.
► Klicken Sie auf die Schaltfläche .
Abb.293: Sicherheitsmodus
► Aktivieren Sie die Schaltfläche Sicher-
heitsmodus (reduzierte Geschwin-
digkeit).
Abb.294: Sensoren und Funktionen überprüfen
► Klicken Sie auf die Schaltfläche .
► Klicken Sie auf die Schaltfläche Trans-
port - Eingänge/Ausgänge.
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
232 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

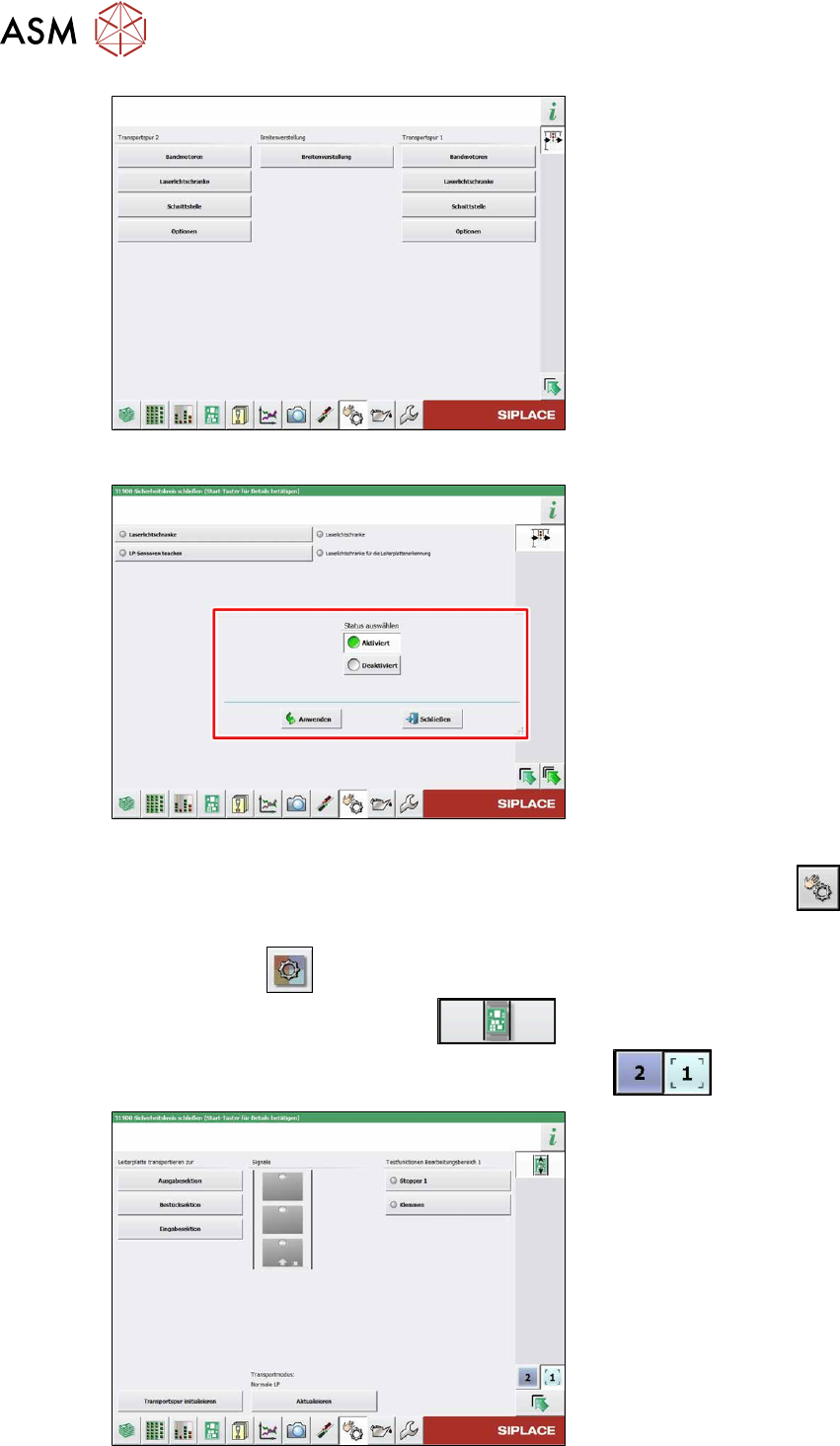

Abb.295: Eingänge/Ausgänge
► Klicken Sie auf die Schaltfläche Senso-
ren.
Abb.296: Sensoren
► Aktivieren Sie die Schaltfläche Laser-
lichtschranke.
► Klicken Sie auf die Schaltfläche Sensoren und Funktionen überprüfen .
► Klicken Sie auf die Schaltfläche Sensoren und Funktionen von bestimmten Komponenten
überprüfen .
► Klicken Sie auf die Schaltfläche .
► Wählen Sie die Transportspur über die Schaltfläche .
Abb.297: Funktion der Laserlichtschranke prüfen
► Prüfen Sie die Funktion der Laserlicht-
schranken. Fahren Sie dazu eine Lei-
terplatte durch den Transport.
► Korrigieren Sie ggf. die Einstellung der
Laserlichtschranke (s.u.).
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 233
7.8.4 Einstellung der Laserlichtschranke korrigieren
GEFAHR
Laserklasse 2
Am Sender der Laserlichtschranke treten Laserstrahlen der Laserklasse 2 aus. Sie benötigen
daher keine zusätzlichen Schutzmaßnahmen!
► Bringen Sie jedoch niemals Ihre Augen in den Laserstrahl!
► Arbeiten Sie nur von der Laser-Rückseite aus!
Hilfsmittel und Werkzeug

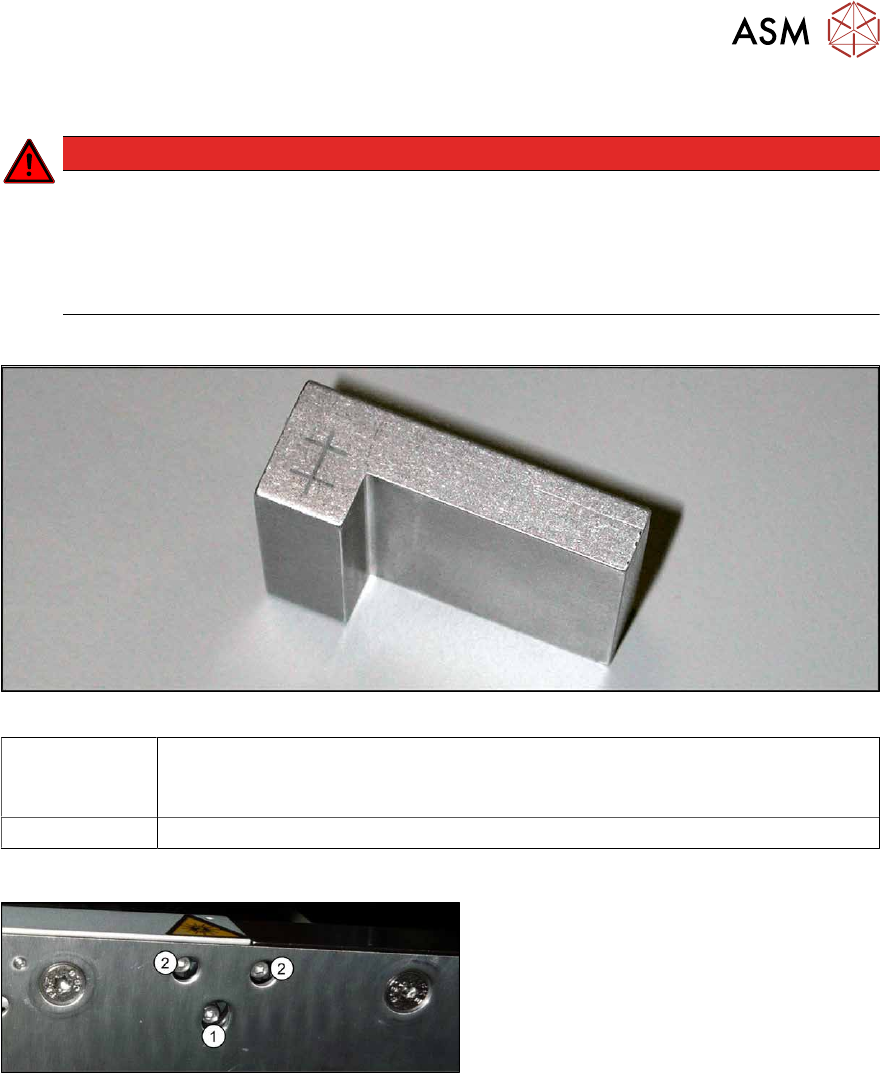

Abb.298: Einstelllehre
00369205-xx Einstelllehre "Justierung Laser LP-Transport"
Ersatzweise kann ein halbtransparentes Papier oder eine Folie verwendet wer-
den, um den Laserstrahl besser erkennen zu können.
00353832-xx Inbusschlüsselsatz
Übersicht
Abb.299: Laser-Sender
Die Befestigungsschraube(1) wird handfest
angezogen.
Die Einstellschrauben(2) sind je nach Ein-
stellung unter Umständen nicht fest angezo-
gen.
Vorbereitung
► Stellen Sie den Transport auf maximale Transportbreite, um die mögliche Abweichung des
Laserstrahls zu maximieren.
► Wählen Sie in der Software Sicherheitsmodus einschalten.
► Aktivieren Sie die entsprechende Laserdiode über die Ein-/Ausgabe-Funktionen in der
Stationssoftware.
