9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 393
9.6.18 Platine Magazinerkennung tauschen
HINWEIS
Technische Information "SPS: Ausfall Platine Magazinerkennung"
► Beachten Sie bei einem Ausfall der Platine Magazinerkennung die technische Infor-
mation "SPS: Ausfall Platine Magazinerkennung" [DE: TI2014-07D06] [EN:
TI2014-07E06].
HINWEIS
Ab SW 706.1 SP2
Ab SW 706.1 SP2 können Magazine ohne die Platine "Magazinerkennung" verbaut wer-
den. In diesem Fall erfolgt die Konfiguration der Magazine ausschließlich manuell über die
Software (Autokonfig).
► Für weitere Informationen lesen Sie die Montageanleitung.
Teile, Hilfsmittel und Werkzeug
●
Magazinerkennung SPS komplett [03093494-xx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.542: Platine Magazinerkennung (am BeispielQ10)
1. Platine Magazinerkennung
2. Spannungsversorgungskabel
3. Flachbandkabel
4. Jumper
5. Metallwinkel
Aus-/Einbau
Für den Aus- und Einbau lesen Sie die Montageanleitung:
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
9 Bauelemente-Zuführung
9.6 Smart Pin Support
394 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

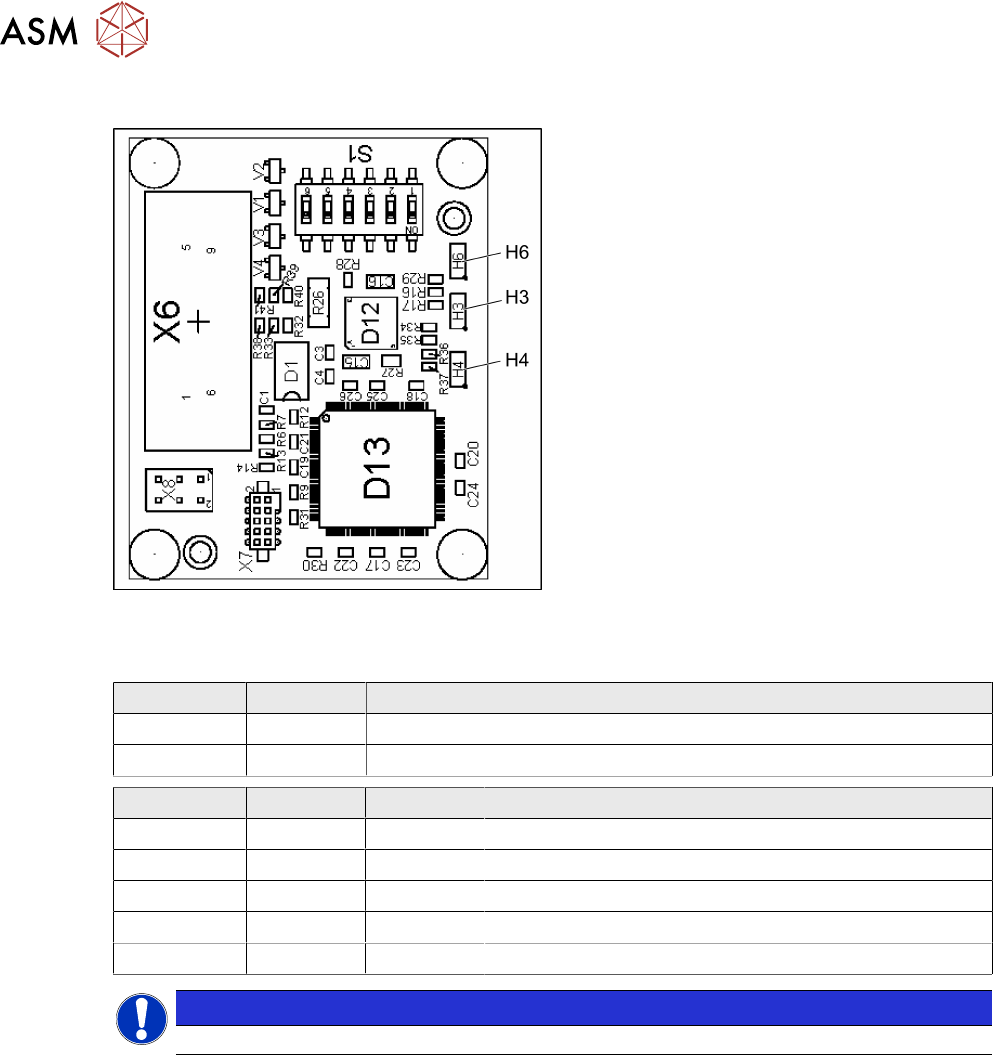

9.6.18.1 Platine Magazinerkennung
Abb.543: Platine Magazinerkennung [03093494-xx]
Die Platine Magazinerkennung ist Bestandteil
der Pin-Magazine für die Option "Smart Pin
Support".
Je nach Version des Magazins kann diese Pla-
tine fehlen.
LEDs:
H3: nicht benutzt
H4: FPGA OK
H6: Spannungsversorgung 3,3 V OK
DIP-Schalter S1 – Jumperbelegung
S1.1 S1.2 Magazin angeschlossen an:
ON OFF PPW-Anschluss 2
OFF ON PPW-Anschluss 4
S1.4 S1.5 S1.6 Bedeutung
OFF OFF OFF Garage ist ausgeschaltet
ON OFF OFF Garagentyp W5
OFF ON OFF Garagentyp Q10
ON ON OFF Garagentyp L10
X X ON Reserved
HINWEIS
Der Jumper S1.3 wird nicht verwendet.
10 Sonstiges
10.1 eSW Download (SW 70x)
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 395
10 Sonstiges
10.1 eSW Download (SW 70x)

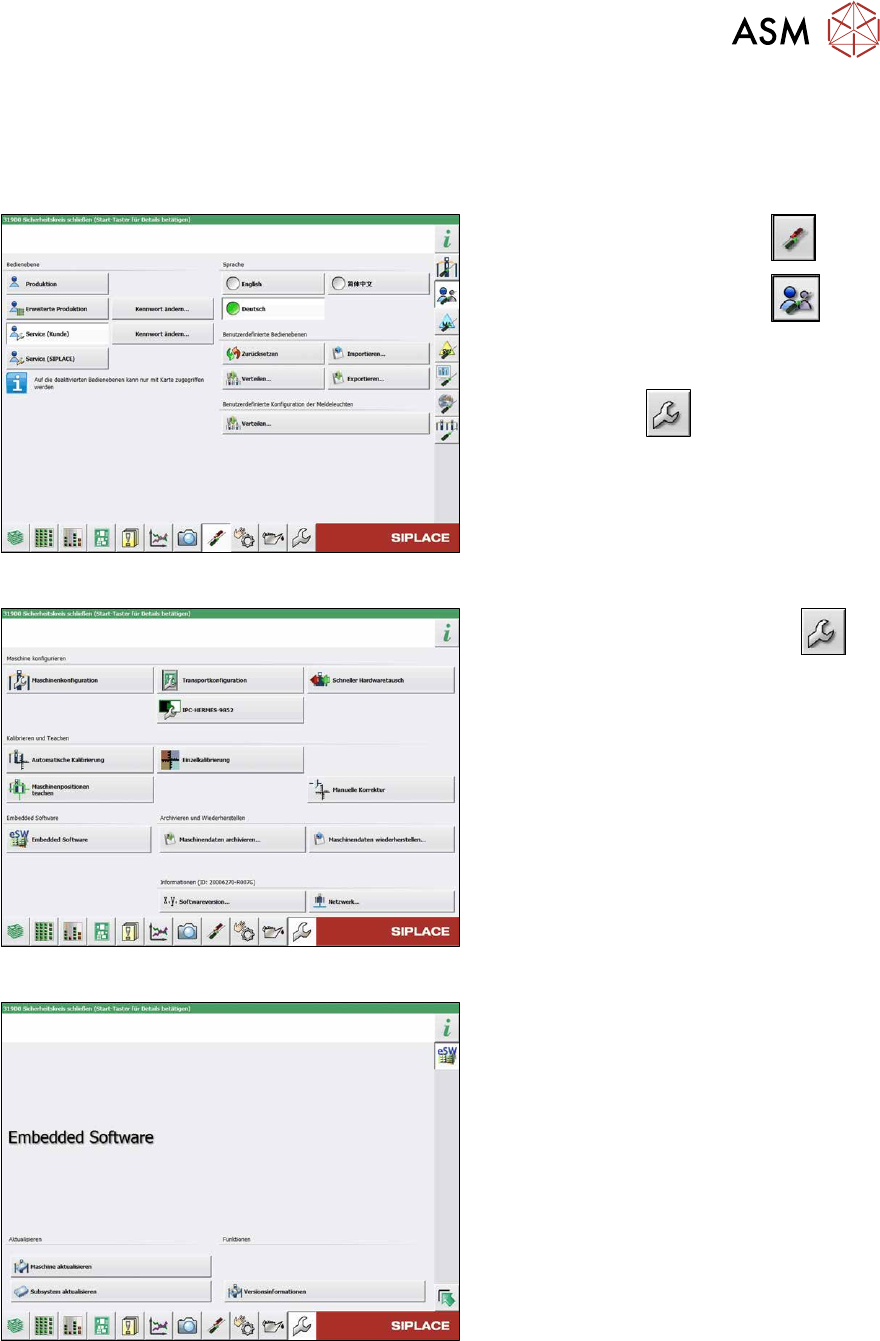

Abb.544: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene Ser-
vice (Kunde).
ð Der Button wird sichtbar.
Abb.545: Service Menü
► Klicken Sie auf die Schaltfläche ,
um das Menü Service
aufzurufen.
► Klicken Sie auf die Schaltfläche
Embedded Software
.
Abb.546: Menü Embedded Software
Wählen Sie die benötigte Funktion:
► Klicken Sie auf die Schaltfläche
Maschine aktualisieren...
, um die
gesamte Maschine zu überprüfen und
für mehrere Subsysteme einen eSW-
Download durchzuführen (siehe fol-
gende Abbildung).
► Klicken Sie auf die Schaltfläche Sub-
system aktualisieren..., um speziell
ein Subsystem auszuwählen, zu über-
prüfen und einen eSW-Download
durchzuführen.
► Klicken Sie auf die Schaltfläche Ver-
sionsinformation…, um die Versionen
aller Subsysteme, BIOS, Applikation
1/2/3/5 anzuzeigen.
