9 Bauelemente-Zuführung 9.1 Schneidgerät Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 293 9 Bauelemente-Zuführung GEFAHR Betriebsanleitung beachten ► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus d…
8 Kopftausch
8.10 Kalibrierung
292 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 293
9 Bauelemente-Zuführung
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
9.1 Schneidgerät
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
WARNUNG
Bei Arbeiten im Bereich des Schneidgerätes besteht Verletzungsgefahr.
Wenn Sie Arbeiten im Bereich des Schneidgeräts durchführen, dann fahren Sie die
BE‑Wagen aus der Maschine und trennen Sie die Maschine von der Netz- und Druckluft-
versorgung.
► Warten Sie so lange, bis der Betriebsdruck auf 0 MPa abgesunken ist.
► Ziehen Sie am Schneidgerät einen der dünneren Schläuche am Y-Verteiler ab, um die
Pneumatikleitungen und das Schneidgerät zu entlüften (siehe 9.1.2
"Druckluft am
Schneidgerät ablassen" [}294]).
► Nach Abschluss der Arbeiten am Schneidgerät muss der Schlauch wieder angesteckt
werden.
► Sichern Sie die Maschine gewissenhaft gegen unbefugtes Wiedereinschalten.
► Greifen Sie nicht in das Schneidgerät.
VORSICHT
Bei Arbeiten am Schneidgerät besteht Verletzungsgefahr.
Setzen Sie das ausgebaute Schneidgerät niemals auf Ihrem Körper (z.B. Knie, Ober-
schenkel) ab. Stellen Sie auch nicht Ihre Füße darunter.
► Tragen Sie feste Schutzhandschuhe.
► Halten und tragen Sie das Schneidgerät grundsätzlich nur links und rechts außen.
9 Bauelemente-Zuführung
9.1 Schneidgerät
294 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.1 Schneidgerät

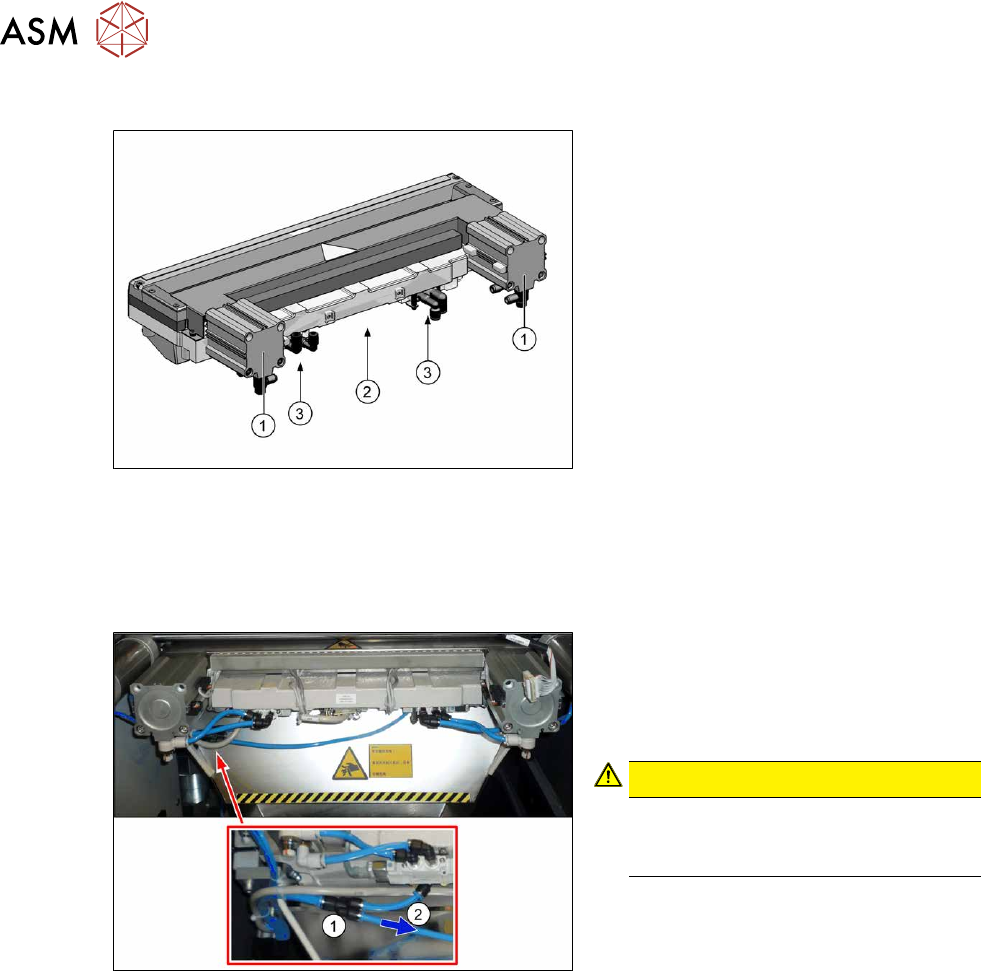

Abb.379: Übersicht Schneidgerät [03066690‑xx]
1. Kurzhubzylinder
2. Elektrischer Anschluss
3. Magnetventile
9.1.2 Druckluft am Schneidgerät ablassen
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
Abb.380: Schlauch abziehen
► Ziehen Sie vorsichtig einen der beiden
kleinen Schläuche(2)
vom Y-Stück(1)
ab.
Dadurch wird eventuell noch vorhande-
ne Druckluft im System abgelassen.
VORSICHT!
Verletzungsgefahr
Die Schläuche können noch unter
Druck stehen.
.
