5 Pneumatik
5.8 Pneumatik an Stellplatz 1 komplett tauschen
96 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
5.8 Pneumatik an Stellplatz 1 komplett tauschen
Teile, Hilfsmittel und Werkzeug

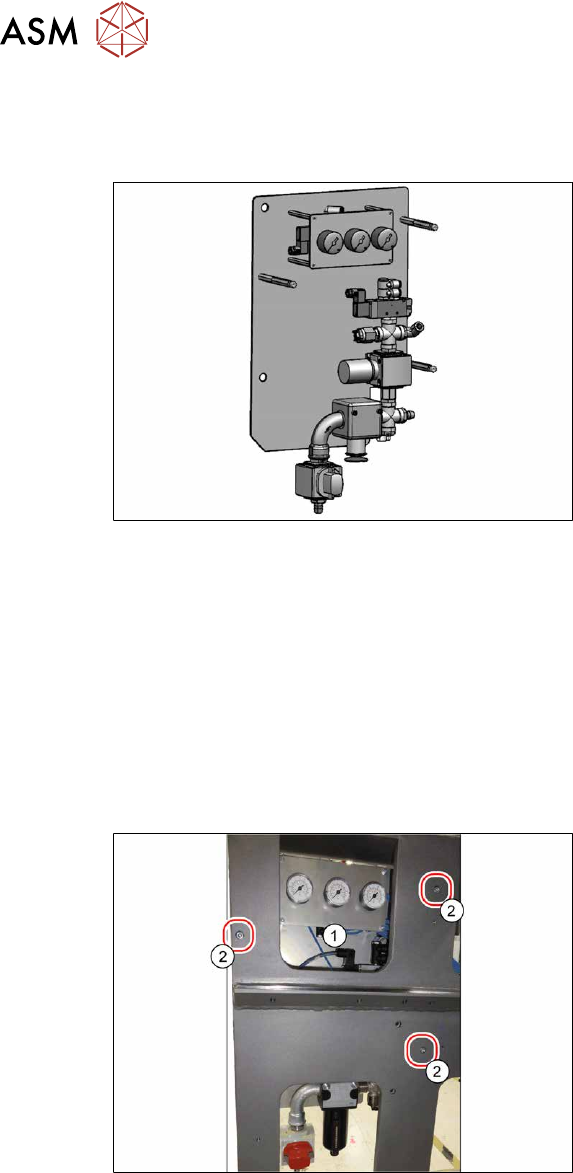

Abb.111: Pneumatik Baugruppe X-Serie komplett
[03089643‑xx]
●
Pneumatik Baugruppe X-Serie komplett
[03089643‑xx]
●
Dichtmasse (siehe 5.4 "Abdichten von
Pneumatik-Schraubverbindun-
gen" [}91])
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab und trennen Sie die Maschine von der Druckluftzufuhr.
5.2 "Druckluftzufuhr sperren" [}90]
► Entfernen Sie die Befestigungsschrauben der Seitenverkleidung und nehmen Sie diese ab.
5.5 "Untere Seitenverkleidung demontieren" [}92]
Abb.112: Druckregler
► Entfernen Sie die drei Befestigungs-
schrauben(2)
der Pneumatik-Baugrup-
pe(1)
.
► Stecken Sie alle elektrischen und pneu-
matischen Verbindungen zur Pneuma-
tik-Baugruppe ab. Markieren Sie sich
ggf. die Positionen, so dass Sie diese
später wieder eindeutig zuordnen kön-
nen.
► Nehmen Sie die Pneumatik-Baugruppe
vorsichtig heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Dichten Sie das Druckluftsystem mit Dichtmasse ab. Beachten Sie dazu auch die Hinweise im
Abschnitt 5.4
"Abdichten von Pneumatik-Schraubverbindungen" [}91].
5 Pneumatik
5.9 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 97
5.9 Proportionalregler (Druckregelventil) tauschen
(Stellplatz4)
Teile

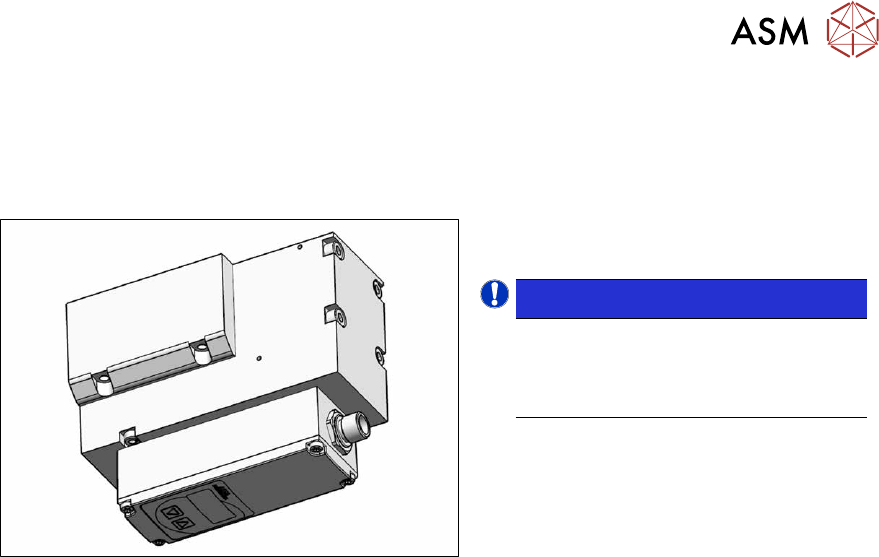

Abb.113: Proportionalregler [03152704‑xx] (Version2)
●
Proportionalregler Sentronic-LP
[03152704Sxx] (ersetzt [03065425‑xx])
HINWEIS!
Der Proportionalregler wird mit den
aktuellen Parametern vorprogrammiert
geliefert. Eine nachträgliche Program-
mierung ist nicht möglich.
.
●
Adapterplatte oben [03136076‑xx]
●
Adapterplatte unten [03138952‑xx]
●
Bei Vakuumbetrieb wenn nur ein Proportionalregler verbaut ist:
Dichtplatte Propventil (mit O-Ringen) [03113039-xx]
●
3x ISO4762-M4x55-A2–70 [03147182‑xx] (in [03152704Sxx] enthalten)
(ersetzt 3x ISO4762-M4x70-A2-70 [03082432-xx] für den alten Proportionalregler
[03065425‑xx])
Hilfsmittel und Werkzeug
●
Isoflex Topas NCA 52, Dose 1kg [00328369‑xx]
oder
Isoflex Topas NCA 52, Tube 50 g [00330850‑xx]
●
Loctite 241 [02101037‑xx]
Ggf. benötigen Sie noch weitere Unterlagen:
●
Montageanleitung "Option Vakuumpumpe SIPLACE X‑SerieS ab
Hxxxx" [DEEN:00198599‑xx]
5 Pneumatik
5.9 Proportionalregler (Druckregelventil) tauschen (Stellplatz4)
98 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Übersicht

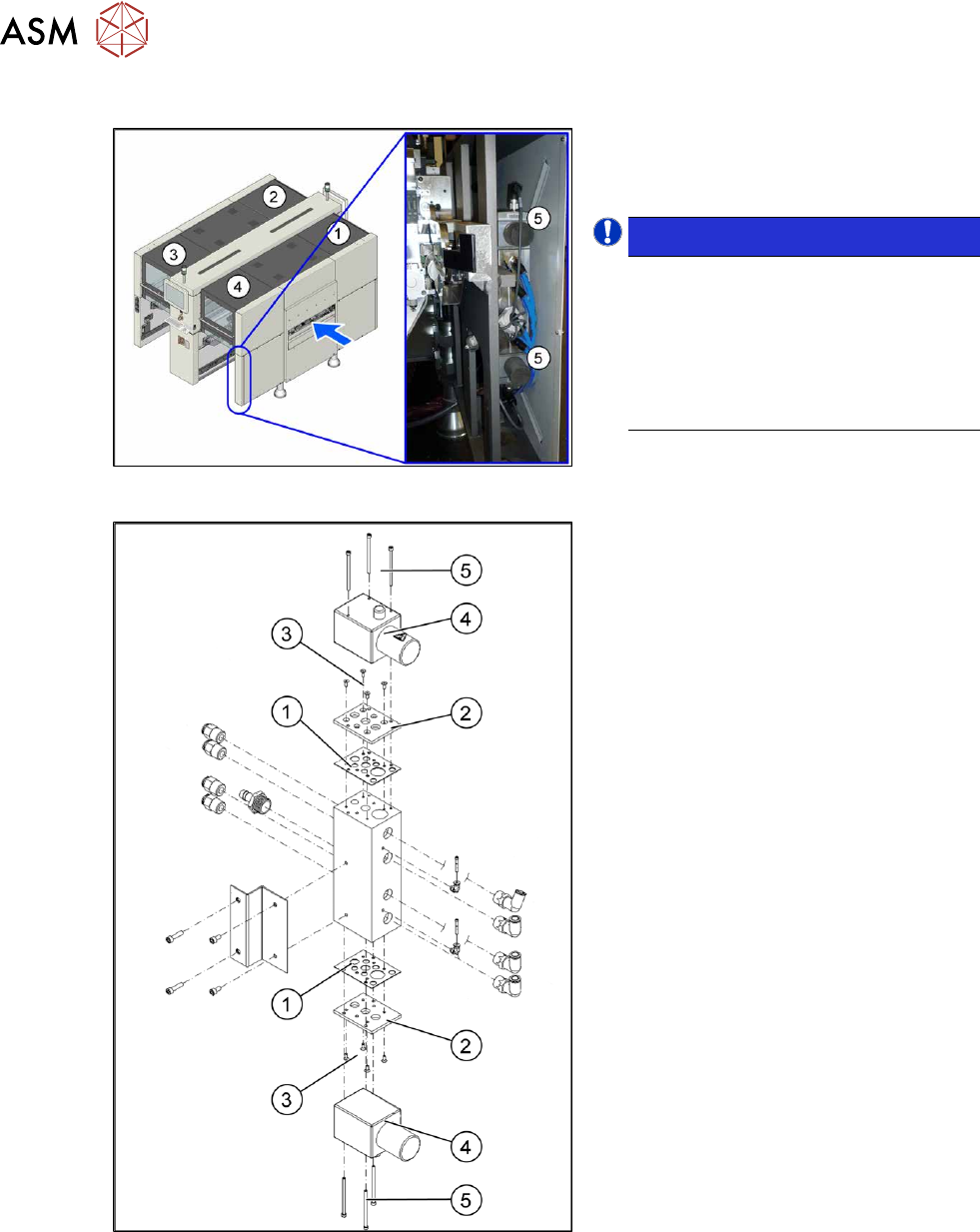

Abb.114: Übersicht Proportionalregler (Version 1)
1. bis 4.: Stellplatz 1 bis 4
5.: Proportionalregler oben und unten
HINWEIS!
Im Vakuumpumpenbetrieb (alle Köpfe)
ist nur ein Proportionalregler verbaut.
Beim Umbau auf Druckluftbetrieb
(Twin und CPP) muss u.a. ein zweiter
Proportionalregler eingebaut werden.
Lesen Sie dazu auch die Montage-
anleitung für die Vakuumpumpe.
.
Abb.115: Übersicht Proportionalregler (Version1)
Version 1:
1. Dichtung Adapterplatte Proportional-
regler [03083211‑xx]
2. Adapterplatte Proportionalregler
3. Befestigungsschrauben Adapterplatte
Drehmoment: 2,5 – 3,0Nm
4. Proportionalregler
5. Befestigungsschrauben Proportional-
regler
Drehmoment: 2,0 – 2,5Nm
