7 Transport 7.9 Leiterplatten Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 253 Abb.322: 03087641-02
7 Transport
7.9 Leiterplatten
252 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

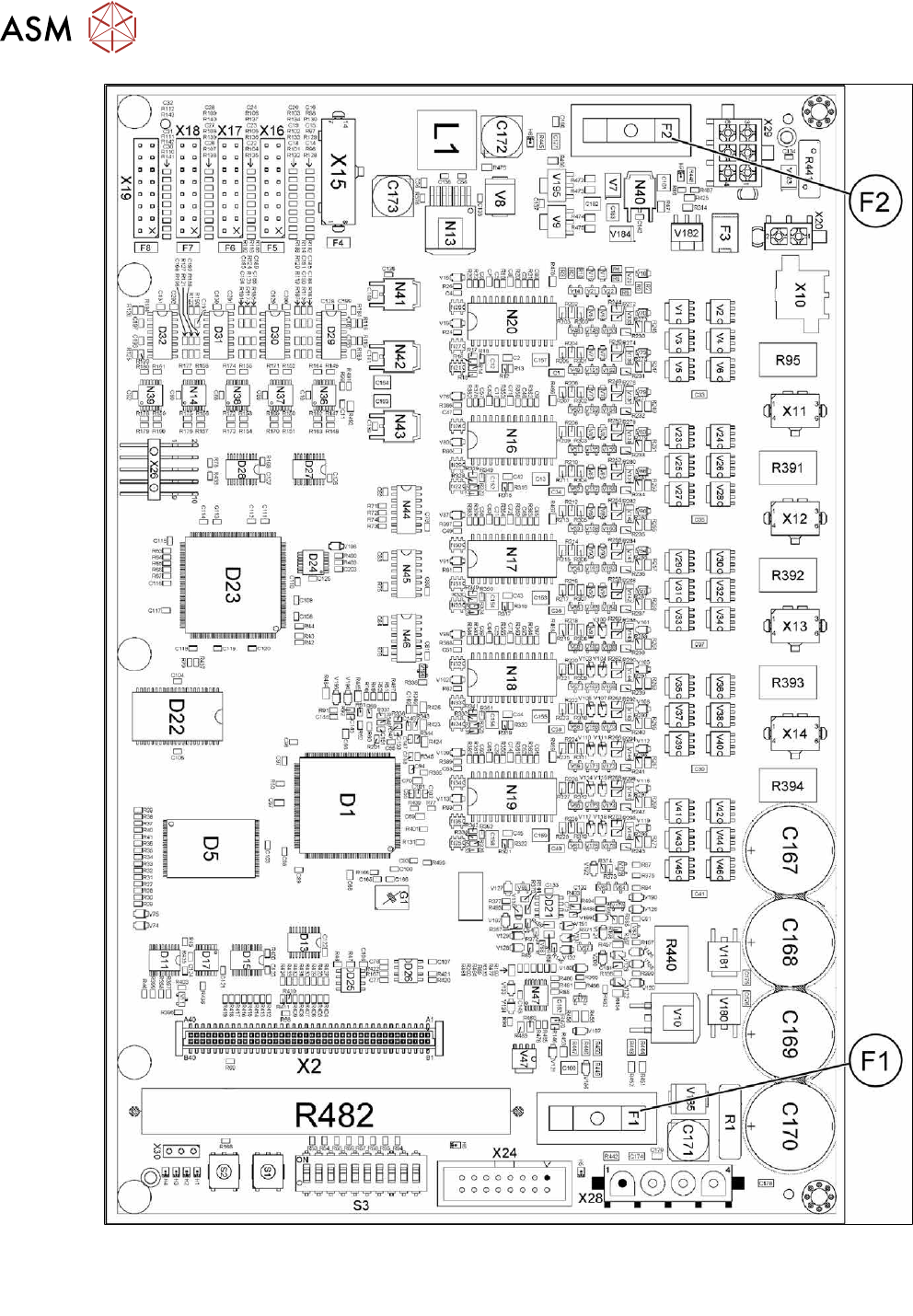

Abb.321: 03087640-02
Ersatz-
sicherungen:
●
F1: Sicherung T5A 1500A 5x20mm SPT-Serie (0001.2511 Schurter)
●
F2: Sicherung T2A 5x20mm (0034.3120 Schurter / 0239 002 XP Littelfuse)
7 Transport
7.9 Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 253

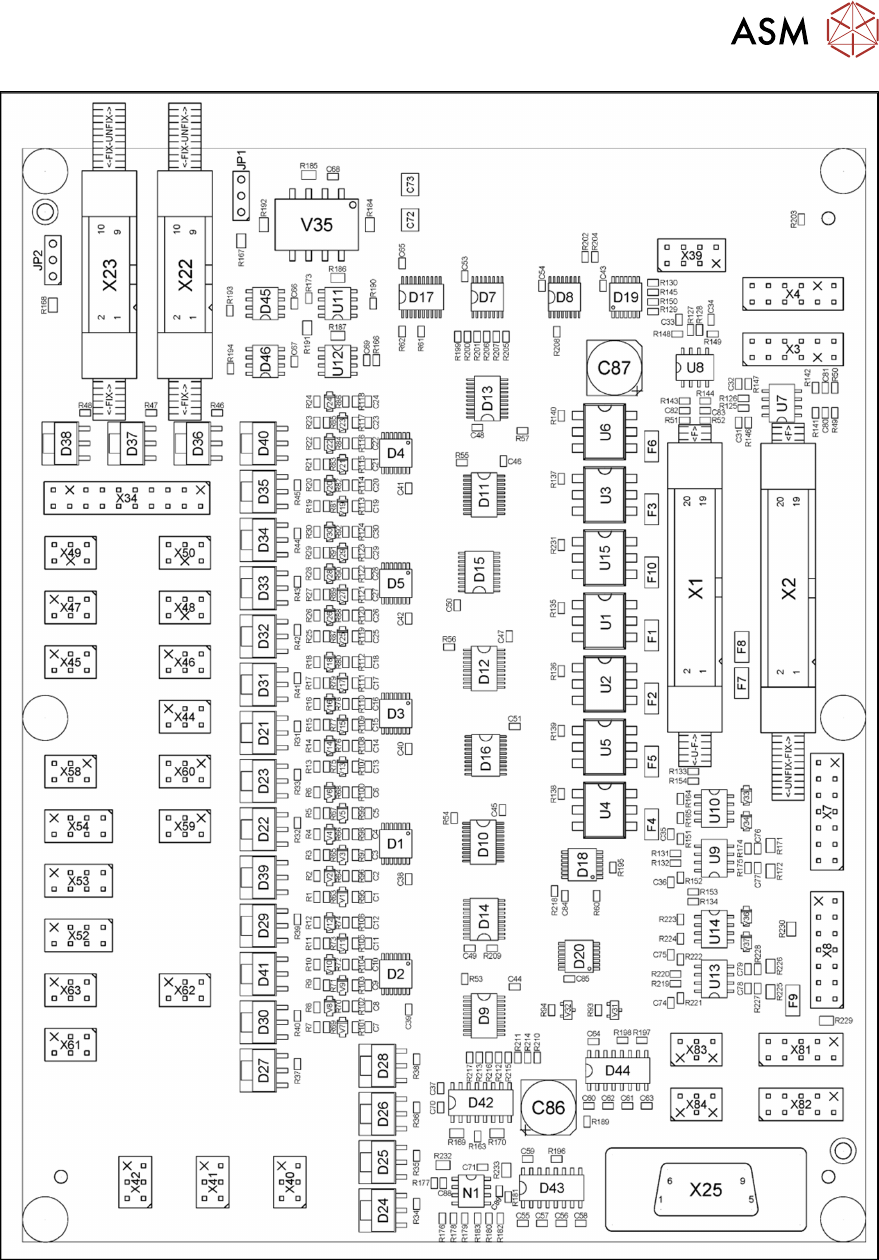

Abb.322: 03087641-02
7 Transport
7.9 Leiterplatten
254 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.323: TSP420 Maschinenschild SIPLACE X4 S
