8 Kopftausch
8.7 SIPLACE CPP/M tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 283

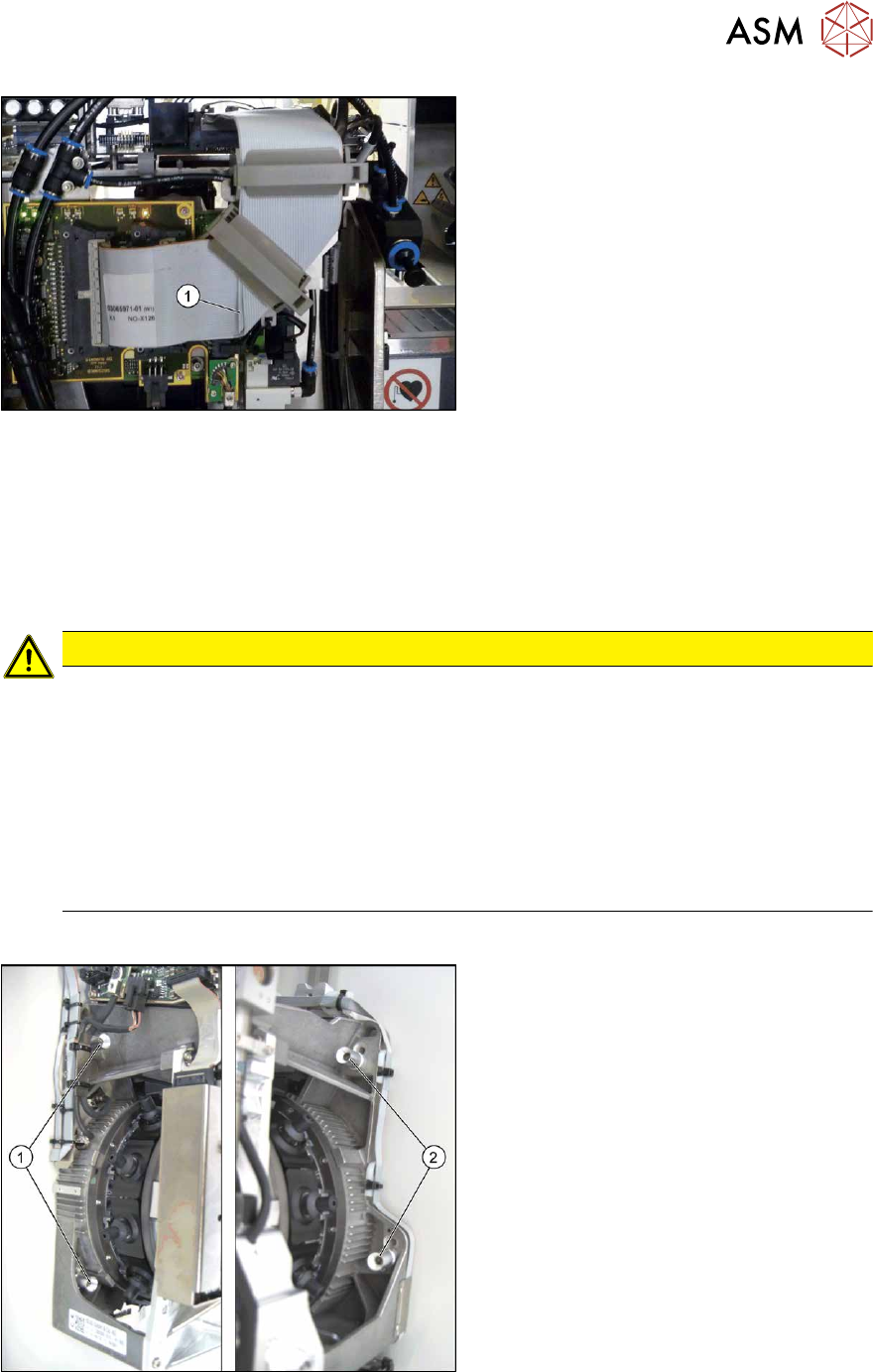

Abb.365: Flachbandkabel
Korrekte Verlegung des Flachbandkabels
zum Kopfadapter
► Achten Sie auf die korrekte Verlegung
des Flachbandkabels zum Kopfadapter.
Insbesondere müssen die Kabel bei der
90-Grad-Wende ineinander liegen(1)
und nicht aufeinander, da ansonsten die
Anschlüsse am Kopfadapter leicht
vertauscht werden können.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
Sehen Sie dazu auch...
2 8.9 "Montagepositionen auf der Kopfplatte" [}288]
8.7.1 SIPLACE CPP für die Einbauhöhe vorbereiten
VORSICHT
Unterschiedliche Höhen
Der Bestückkopf kann auf zwei unterschiedlichen Höhen montiert werden.
Einbauposition unten: CPP_L entspricht einer BE-Höhe von max. sechs mm.
Einbauposition oben: CPP_H entspricht einer BE-Höhe von max. 11,5mm.
► Wird der SIPLACE CPP in einem Bestückbereich mit stationärer Kamera, SIPLACE
Twin oder SIPLACE WPC verwendet, so darf er nur in der oberen Position montiert
werden!
► Wird der SIPLACE CPP im Mixed-Mode mit einem SIPLACE C&P20P2 betrieben, so
muss dieser in der Position unten montiert werden!
Übersicht
Abb.366: Befestigungsschrauben
1. Befestigungsschrauben linke Seite
2. Befestigungsschrauben rechte Seite
Diese Abbildung zeigt die Befestigungs-
schrauben in der Position "Kopf oben".
8 Kopftausch
8.7 SIPLACE CPP/M tauschen
284 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.367: SIPLACE CPP – Positionen
1. Haltelasche
2. Position "Kopf unten"
3. Position "Kopf oben"
4. Befestigungslöcher mit Hülsen für die
unverlierbaren Schrauben
Umbau auf eine andere Einbauhöhe
Abb.368: Umbau
1. Bohrung für die Befestigungsschraube
der Hülse in Position "Kopf unten"
2. Bohrung für die Befestigungsschraube
der Hülse in Position "Kopf oben"
3. Hülse
Alle vier Hülsen und die Haltelasche müssen
entweder in der Position oben oder unten
befestigt sein.
Zum Versetzen der Hülsen gehen Sie wie
folgt vor:
► Entfernen Sie die Befestigungsschrau-
ben der Hülsen.
► Bringen Sie die Hülsen in die korrekte
Position und befestigen Sie diese wie-
der.
► Führen Sie diese Schritte für alle vier
Befestigungshülsen und die Halte-
lasche des Kopfes durch.
8 Kopftausch
8.8 SIPLACE Twin tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 285
8.8 SIPLACE Twin tauschen
Teile, Hilfsmittel und Werkzeug
●
Wählen Sie den entsprechenden Bestückkopf:
– Twin Pick&Place-Modul [03033628-xx]
– Twin Pick&Place-Modul THK R2 [03097485-xx]
●
Drehmomentschraubendreher 1-5 Nm [03078400‑xx]
●
Verlängerung/gerade TX20 [03073256‑xx]
●
Verlängerung/gerade [03043440-xx]
●
Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
●
Kalibrierteil Version 3 [03010565-xx]
Bei weiterführenden Arbeiten am Bestückkopf:
●
Kopfständer [03056231‑xx]
●
Serviceanleitung "SIPLACE Twin" [DE:00197468‑xx] [EN:00197469‑xx]
●
Job Card "Preventive Maintenance Twin" [DE:00197604‑xx] [EN:00197603‑xx] (weitere
Sprachen verfügbar)
Übersicht
Der Twin besteht aus zwei identischen Twin-Modulen (Segmenten), welche um 180° gedreht mon-
tiert sind.
HINWEIS
Modul 1 und 2
Der Ausbau wird hier für Modul1 (links) beschrieben. Der Ausbau an Modul2 (rechts)
erfolgt analog.
► Bei älteren Twin-Modulen muss für den Ausbau von Modul 1 ggf. zuerst das Modul2
ausgebaut werden. Beim Einbau muss entsprechend erst Modul1 montiert werden,
dann Modul2.
► Bei neueren Twin-Modulen können diese einzeln aus- und eingebaut werden.
Abb.369: Unverlierbare Schrauben
HINWEIS!
Bei Modulen mit unverlierbaren
Schrauben(1)
müssen diese Schrau-
ben je nach Montageposition
auf die
andere Seite umgebaut werden.
.
