2 Grundmaschine
2.3 Führungsrollen an den Hauben tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 25
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
Abb.9: Gasdruckfeder
► Achten Sie auf die korrekte Einbaurich-
tung der Gasdruckfeder(1)
.
► Möglicherweise müssen Sie die
Gasdruckfeder für den Einbau etwas
stauchen.
► Fixieren Sie die Gasdruckfeder mit den
Sicherungsringen.
► Prüfen Sie die Leichtgängigkeit der Haube und stellen Sie diese bei Bedarf ein.
2.4 "Einstellung der Hauben" [}27]
2.3 Führungsrollen an den Hauben tauschen
HINWEIS
Beispielhafte Darstellung
Der die folgenden Abschnitte sind am Beispiel einer SIPLACE SX1 beschrieben. Die Vor-
gehensweise an anderen Maschinentypen ist analog. Auf relevante Unterschiede wird
explizit hingewiesen.
Teile
Abb.10: Führungsrolle [03078561-xx]
●
Pro Haube:
– 2x Rolle komplett – 1 Stück [03078561-xx]
– 2x DIN EN ISO 4028 M8x16-A2-21H – Pack zu 10 Stück [03027433‑xx]
(ersetzt[00304354‑xx])
oder
2x DIN EN ISO4026-M8x16-A2-21H - Pack zu 10 Stück [03025582-xx]
2 Grundmaschine
2.3 Führungsrollen an den Hauben tauschen
26 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Hilfsmittel und Werkzeug
●
Gabelschlüssel Größe 10
●
Inbusschlüssel
Aus-/Einbau
► Um die Arbeiten zu erleichtern:
Demontieren Sie den unteren Anschlag.

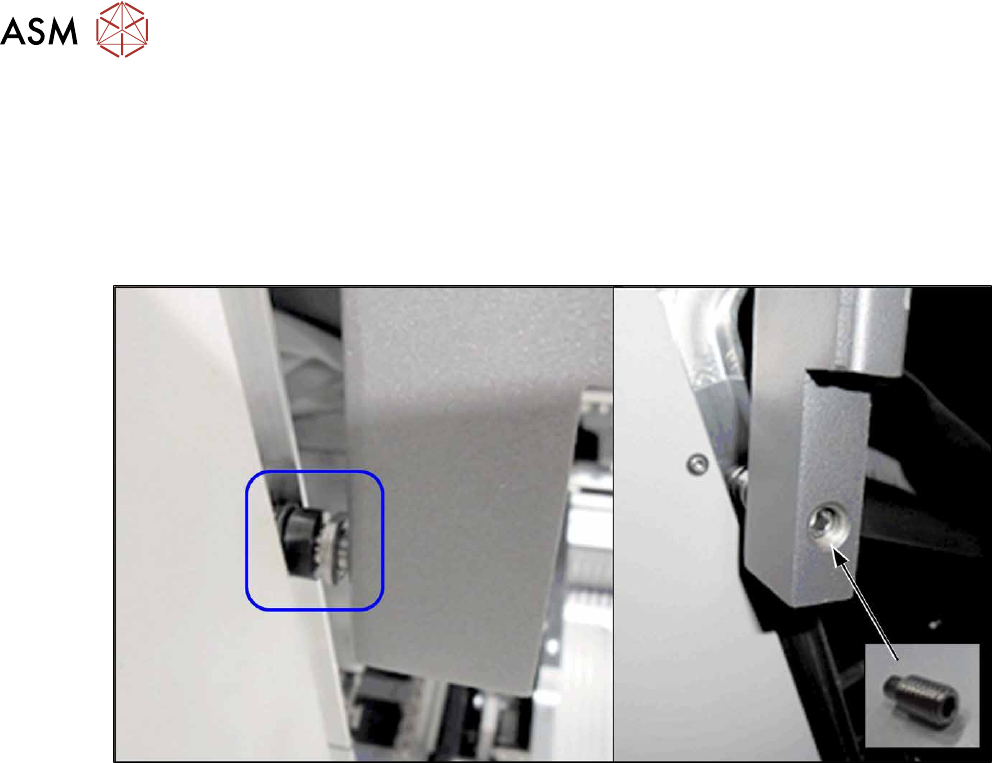

Abb.11: Gewindestift
► Lockern Sie den Gewindestift und drehen Sie die Rolle heraus.
► Setzen Sie die neue Rolle ein.
► Drehen Sie von innen einen Gewindestift zum Kontern ein und ziehen Sie diesen fest.
Kontrolle
► Zwischen Rolle und Führung muss über die gesamte Länge der Führungsschienen mindes-
tens 75% Überdeckung bestehen.
► Überprüfen Sie, ob die Haube über den gesamten Bereich leichtgängig zu bewegen ist.
Stellen Sie die Hauben ggf. neu ein.
2.4 "Einstellung der Hauben" [}27]
2 Grundmaschine
2.4 Einstellung der Hauben
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 27
2.4 Einstellung der Hauben
2.4.1 Übersicht

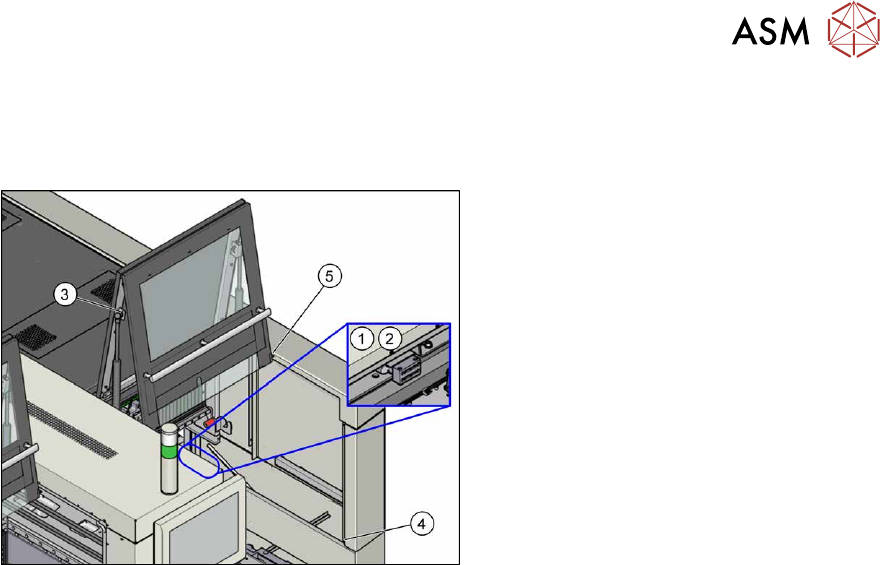

Abb.12: Übersicht Einstellungen
1. Einstellung der Haubenschalter
Siehe 2.4.2
"Einstellung des Hauben-
schalters" [}28]
2. Einstellung der Haubenschalter-Zen-
trierung
Siehe 2.4.3
"Einstellung der Hauben-
schalter-Zentrierung" [}29]
3. Einstellung der Betätiger
Siehe 2.4.4
"Einstellung des Betäti-
gers" [}29]
4. Einstellung des Anschlag unten
Siehe 2.4.5
"Einstellung des Anschlags
unten" [}30]
5. Einstellung der Rollen
Siehe 2.4.6
"Einstellung der Hauben-
Rollen" [}31]
