7 Transport

7.7 Klemmblech, Klemmleisten und Riemenführungen

Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 219

Wange (1)

Eingabebereich

(2)

Bestückbereich 1 (BB1)

(3)

Mitte BB1

DT ET

SIPLACE X4i S

A fest

recht

s

[03093894-xx] Rie-

menführung A/C BB1

EB SX4a

[03094127-xx] Klemmleiste A/C

BB1 380 450 komplett SX4a

[03093880-xx] Rie-

menführung A/C BB1

AB SX4a

Dicke LP: [03100557-xx] Klemm-

leiste TBO A/C BB1 380 450 kom-

plett SX4a

B [03094528-xx] Rie-

menführung B/D BB1

EB SX4a

[03094541-xx] Klemmleiste B/D

BB1 380 komplett SX4a

[03094526-xx] Rie-

menführung B/D BB1

AB SX4a

Dicke LP: [03100571-xx] Klemm-

leiste TBO B/D BB1 380 komplett

SX4a

C fest

links

[03093894-xx] Rie-

menführung A/C BB1

EB SX4a

[03094127-xx] Klemmleiste A/C

BB1 380 450 komplett SX4a

[03093880-xx] Rie-

menführung A/C BB1

AB SX4a

Dicke LP: [03100557-xx] Klemm-

leiste TBO A/C BB1 380 450 kom-

plett SX4a

D [03094528-xx] Rie-

menführung B/D BB1

EB SX4a

[03094541-xx] Klemmleiste B/D

BB1 380 komplett SX4a

[03094526-xx] Rie-

menführung B/D BB1

AB SX4a

Dicke LP: [03100571-xx] Klemm-

leiste TBO B/D BB1 380 komplett

SX4a

7 Transport

7.7 Klemmblech, Klemmleisten und Riemenführungen

220 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

Bestückbereich 2 (BB2)

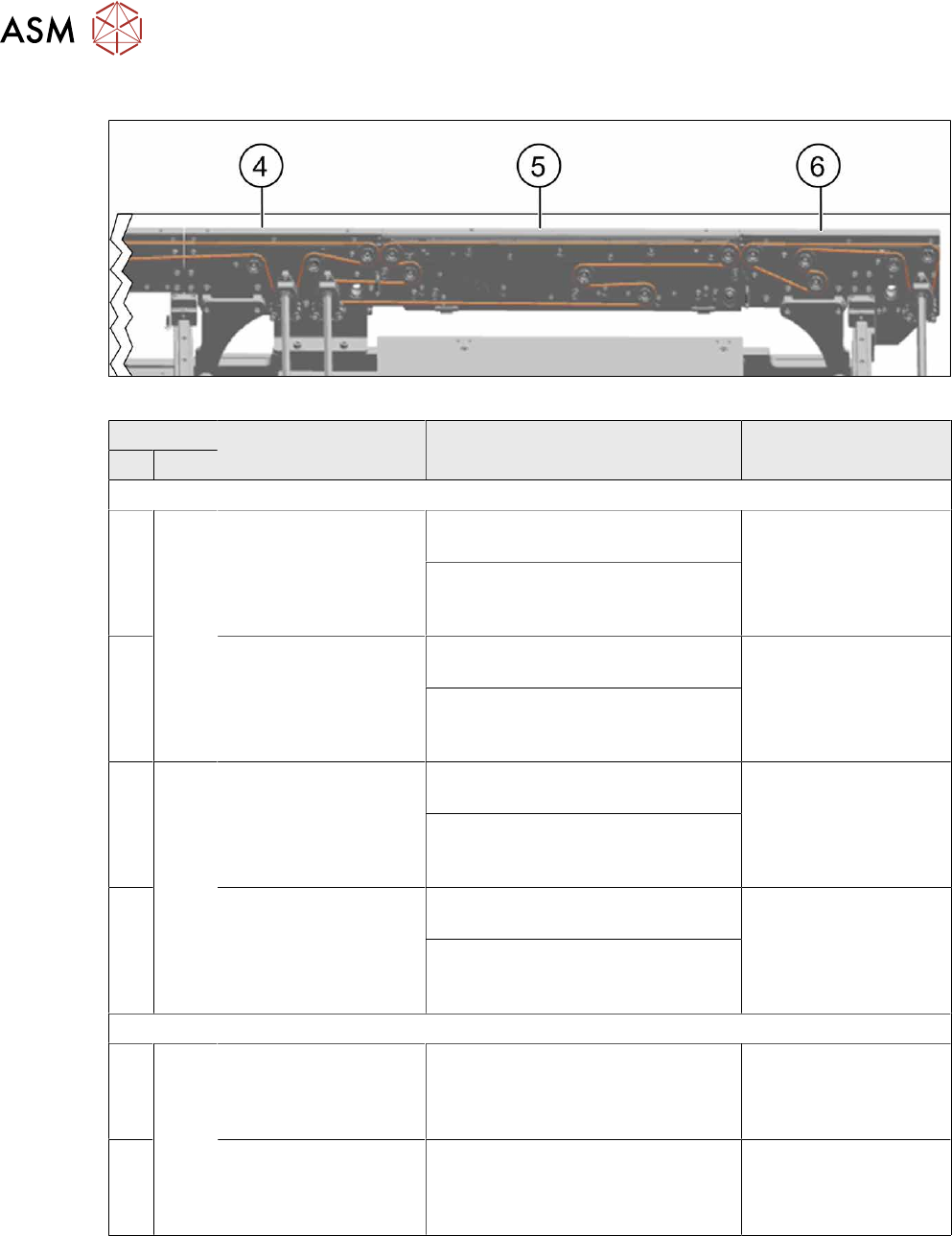

Abb.278: Klemmleisten BB2 (am Beispiel Einfach-/Doppeltransport)

Wange (4)

Mitte BB2

(5)

Bestückbereich 2 (BB2)

(6)

Ausgabebereich

DT ET

SIPLACE X4 S, X3 S

A fest

rechts

[03093767-xx] Rie-

menführung A/C BB2

EB SX4a

[03094115-xx] Klemmleiste A/C

BB2 380 450 komplett SX4a

[03093766-xx] Rie-

menführung A/C BB2

AB SX4a

Dicke LP: [03100554-xx] Klemm-

leiste TBO A/C BB2 380 450 kom-

plett SX4a

B [03094434-xx] Rie-

menführung B/D BB2

EB SX4a

[03094452-xx] Klemmleiste B/D

BB2 450 komplett SX4a

[03094433-xx] Rie-

menführung B/D BB2

AB SX4a

Dicke LP: [03100563-xx] Klemm-

leiste TBO B/D BB2 450 komplett

SX4a

C fest

links

[03093767-xx] Rie-

menführung A/C BB2

EB SX4a

[03094115-xx] Klemmleiste A/C

BB2 380 450 komplett SX4a

[03093766-xx] Rie-

menführung A/C BB2

AB SX4a

Dicke LP: [03100554-xx] Klemm-

leiste TBO A/C BB2 380 450 kom-

plett SX4a

D [03094434-xx] Rie-

menführung B/D BB2

EB SX4a

[03094452-xx] Klemmleiste B/D

BB2 450 komplett SX4a

[03094433-xx] Rie-

menführung B/D BB2

AB SX4a

Dicke LP: [03100563-xx] Klemm-

leiste TBO B/D BB2 450 komplett

SX4a

SIPLACE X4 S, X3 S mit "Einfachtransport schwere LP 8 kg"

A fest

rechts

Schwere LP:

[03123517‑xx] SOKO

NA Riemenführung A/

C BB2 EB SX4a

Schwere LP: [03123519‑xx] Heavy

Bd. Klemml. A BB2 380 450 kpl.

Schwere LP:

[03123518‑xx] SOKO

NA Riemenführung A/

C BB2 AB+ SX4a

B Schwere LP:

[03123450‑xx] SOKO

NA Riemenführung B/

D BB2 AB SX4a

Schwere LP: [03123442‑xx] Heavy

Bd. Klemmleiste B BB2 450 kpl.

Schwere LP:

[03123427‑xx] SOKO

NA Riemenführung B/

D BB2 AB+ SX4a

7 Transport

7.7 Klemmblech, Klemmleisten und Riemenführungen

Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 221

Wange (4)

Mitte BB2

(5)

Bestückbereich 2 (BB2)

(6)

Ausgabebereich

DT ET

SIPLACE X4i S

A fest

recht

s

[03093767-xx] Rie-

menführung A/C BB2

EB SX4a

[03094115-xx] Klemmleiste A/C

BB2 380 450 komplett SX4a

[03093766-xx] Rie-

menführung A/C BB2

AB SX4a

Dicke LP: [03100554-xx] Klemm-

leiste TBO A/C BB2 380 450 kom-

plett SX4a

B [03094434-xx] Rie-

menführung B/D BB2

EB SX4a

[03094452-xx] Klemmleiste B/D

BB2 450 komplett SX4a

[03094433-xx] Rie-

menführung B/D BB2

AB SX4a

Dicke LP: [03100563-xx] Klemm-

leiste TBO B/D BB2 450 komplett

SX4a

C fest

links

[03093767-xx] Rie-

menführung A/C BB2

EB SX4a

[03094115-xx] Klemmleiste A/C

BB2 380 450 komplett SX4a

[03093766-xx] Rie-

menführung A/C BB2

AB SX4a

Dicke LP: [03100554-xx] Klemm-

leiste TBO A/C BB2 380 450 kom-

plett SX4a

D [03094434-xx] Rie-

menführung B/D BB2

EB SX4a

[03094452-xx] Klemmleiste B/D

BB2 450 komplett SX4a

[03094433-xx] Rie-

menführung B/D BB2

AB SX4a

Dicke LP: [03100563-xx]

Klemmleiste TBO B/D BB2 450

komplett SX4a

Ausbau

VORSICHT

Wangen vorsichtig verschieben!

Ohne die Klemmleisten und Riemenführungen fehlt den Wangen ein wesentliches stabili-

sierendes Element.

► Verschieben Sie die geöffneten Wangen nur sehr vorsichtig.

Achten Sie darauf, die Wangen immer links und rechts gleichmäßig zu verschieben.

Achten Sie außerdem darauf, die Wangen nicht zu verdrehen oder zu verbiegen.

► Fahren Sie die Transportwangen mit der Software in eine geeignete Arbeitsposition. Alternativ

können Sie beim Doppeltransport auch die Klemmung der Transportwangen lösen.

7.2 "Klemmung der Transportwangen lösen" [}166]

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten.

1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]

► Nur im Eingabe-, Ausgabe und Zwischenbereich: Lockern Sie die Spannrolle des Transpor-

triemens.
