3 Stromversorgung 3.4 Stromversorgungs- und Trafomodul 58 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 3.4.5 Schütz-Sicherheitsabschaltung tauschen GEFAHR Hohe Spannungen In der Schütz-Sicherheitsabschaltung kön…
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 57
Abb.57: Kondensatorbatterie ausbauen
► Stecken Sie alle elektrischen Verbin-
dungen(1)
zur Kondensatorbatterie ab.
Markieren Sie sich ggf. die Positionen,
so dass Sie diese später wieder ein-
deutig zuordnen können.
► Lockern Sie die Befestigungsschrau-
ben(2)
.
► Heben Sie die Kondensatorbatterie
nach oben von der Schiene ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
58 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

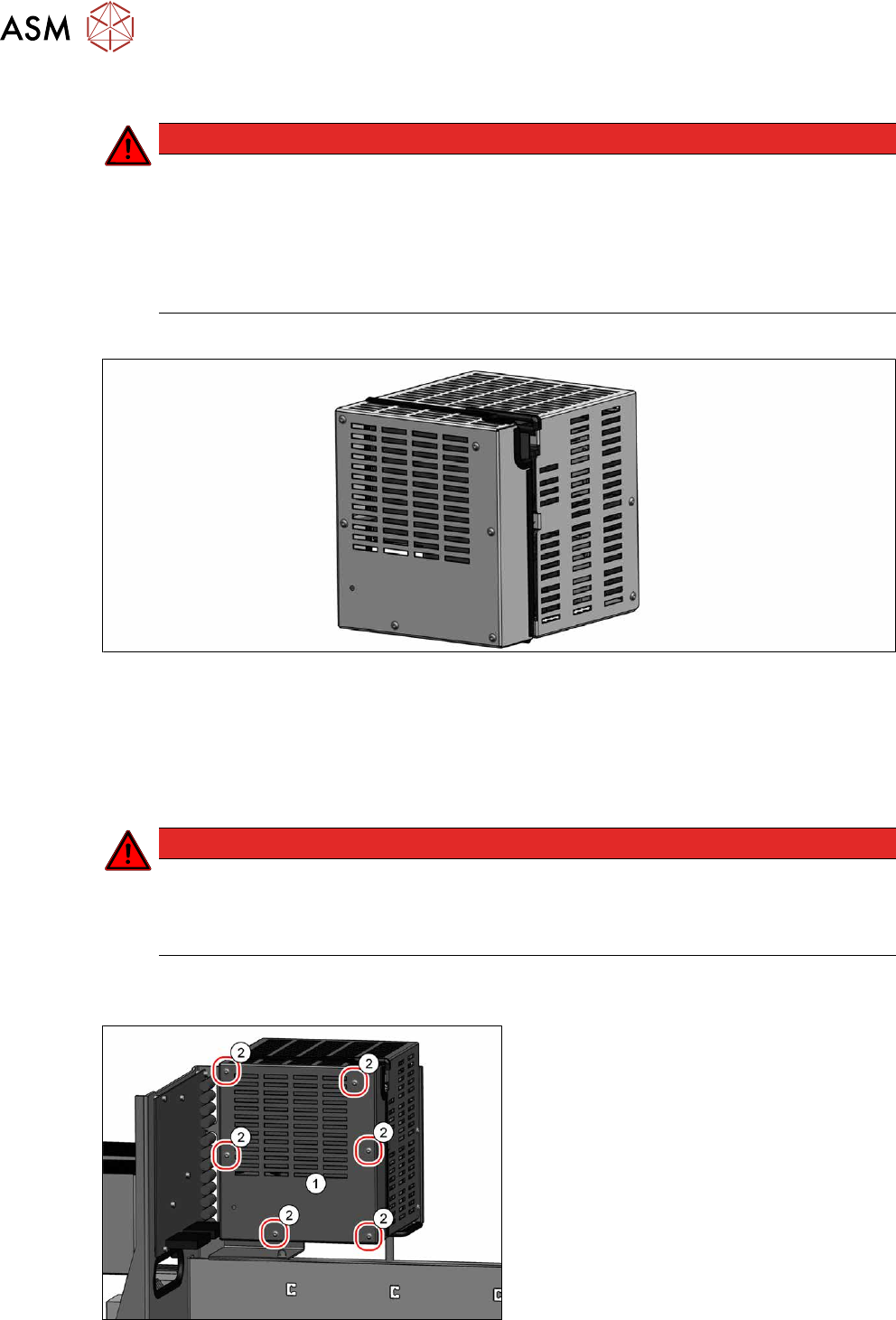

3.4.5 Schütz-Sicherheitsabschaltung tauschen
GEFAHR
Hohe Spannungen
In der Schütz-Sicherheitsabschaltung können sehr hohe Gleichspannungen auftreten.
► Es dürfen keine Teile in der Schütz-Sicherheitsabschaltung getauscht werden.
► Ausschließlich die vordere Abdeckung der Schütz-Sicherheitsabschaltung darf für den
Anschluss von Kabeln oder die Demontage der gesamten Einheit demontiert werden.
► Die Schütz-Sicherheitsabschaltung darf nur als komplette Einheit getauscht werden.
Teile, Hilfsmittel und Werkzeug
Abb.58: Schütz-Sicherheitsabschaltung [03112066-xx]
●
Schütz-Sicherheitsabschaltung [03112066-xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4.3
"Spannungsfrei-
heit prüfen" [}50].
► Ziehen Sie die Stromversorgung aus der Maschine.
3.3 "Stromversorgung herausziehen" [}49]
Abb.59: Abdeckung – Befestigungsschrauben
► Entfernen Sie die sechs Befestigungs-
schrauben(2)
der Abdeckung(1).
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 59
Abb.60: Elektrische Verbindungen abstecken
► Stecken Sie alle elektrischen Verbin-
dungen zwischen Schütz-Sicherheits-
abschaltung(1)
und Verteil- und Siche-
rungsplatine(2)
ab. Markieren Sie sich
ggf. die Positionen um diese später
wieder eindeutig zuordnen zu können.
Abb.61: Schütz-Sicherheitsabschaltung abnehmen
► Lockern Sie die Schraube(1) an der
Rückseite der Schütz-Sicherheits-
abschaltung.
Sie können die Schraube mittels einer
Verlängerung seitlich an der Schütz-
Sicherheitsabschaltung vorbei errei-
chen.
► Heben Sie die Schütz-Sicherheits-
abschaltung ein Stück nach oben an.
► Stecken Sie die elektrischen Verbin-
dungen von der Schütz-Sicherheits-
abschaltung zur Kondensatorbatte-
rie(2)
ab.
► Nehmen Sie die Schütz-Sicherheits-
abschaltung ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie auf eine saubere Verlegung der Kabel.
► Die Kabel dürfen nicht geklemmt werden oder an ungeschützten Kanten scheuern.
► Achten Sie darauf, dass die Kabel nur an den dafür vorgesehenen Aussparungen aus der
Schütz-Sicherheitsabschaltung herausgeführt werden.
Sehen Sie dazu auch...
2 3.4.11 "Verteil- und Sicherungsplatine tauschen" [}65]
