3 Stromversorgung 3.4 Stromversorgungs- und Trafomodul 60 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 3.4.6 AC/DC-Konverter tauschen Teile, Hilfsmittel und Werkzeug Abb.62: Übersicht AC/DC-Konverter 1. PS1: AC…

100%1 / 398
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 59

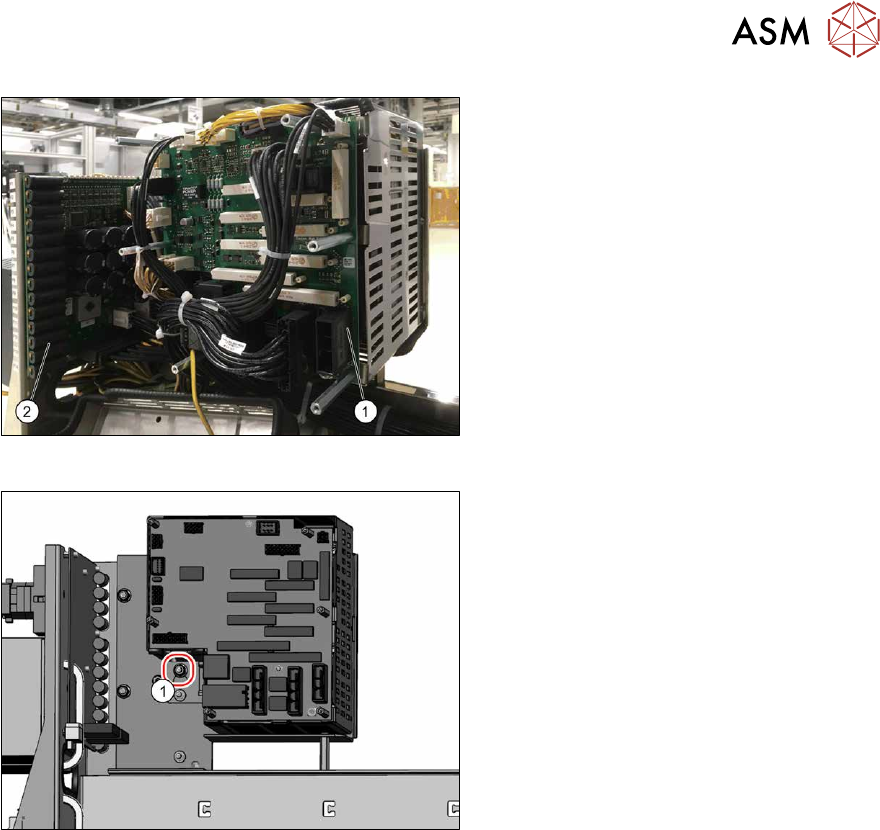

Abb.60: Elektrische Verbindungen abstecken
► Stecken Sie alle elektrischen Verbin-
dungen zwischen Schütz-Sicherheits-
abschaltung(1)
und Verteil- und Siche-
rungsplatine(2)
ab. Markieren Sie sich
ggf. die Positionen um diese später
wieder eindeutig zuordnen zu können.
Abb.61: Schütz-Sicherheitsabschaltung abnehmen
► Lockern Sie die Schraube(1) an der
Rückseite der Schütz-Sicherheits-
abschaltung.
Sie können die Schraube mittels einer
Verlängerung seitlich an der Schütz-
Sicherheitsabschaltung vorbei errei-
chen.
► Heben Sie die Schütz-Sicherheits-
abschaltung ein Stück nach oben an.
► Stecken Sie die elektrischen Verbin-
dungen von der Schütz-Sicherheits-
abschaltung zur Kondensatorbatte-
rie(2)
ab.
► Nehmen Sie die Schütz-Sicherheits-
abschaltung ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie auf eine saubere Verlegung der Kabel.
► Die Kabel dürfen nicht geklemmt werden oder an ungeschützten Kanten scheuern.
► Achten Sie darauf, dass die Kabel nur an den dafür vorgesehenen Aussparungen aus der
Schütz-Sicherheitsabschaltung herausgeführt werden.
Sehen Sie dazu auch...
2 3.4.11 "Verteil- und Sicherungsplatine tauschen" [}65]
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
60 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
3.4.6 AC/DC-Konverter tauschen
Teile, Hilfsmittel und Werkzeug

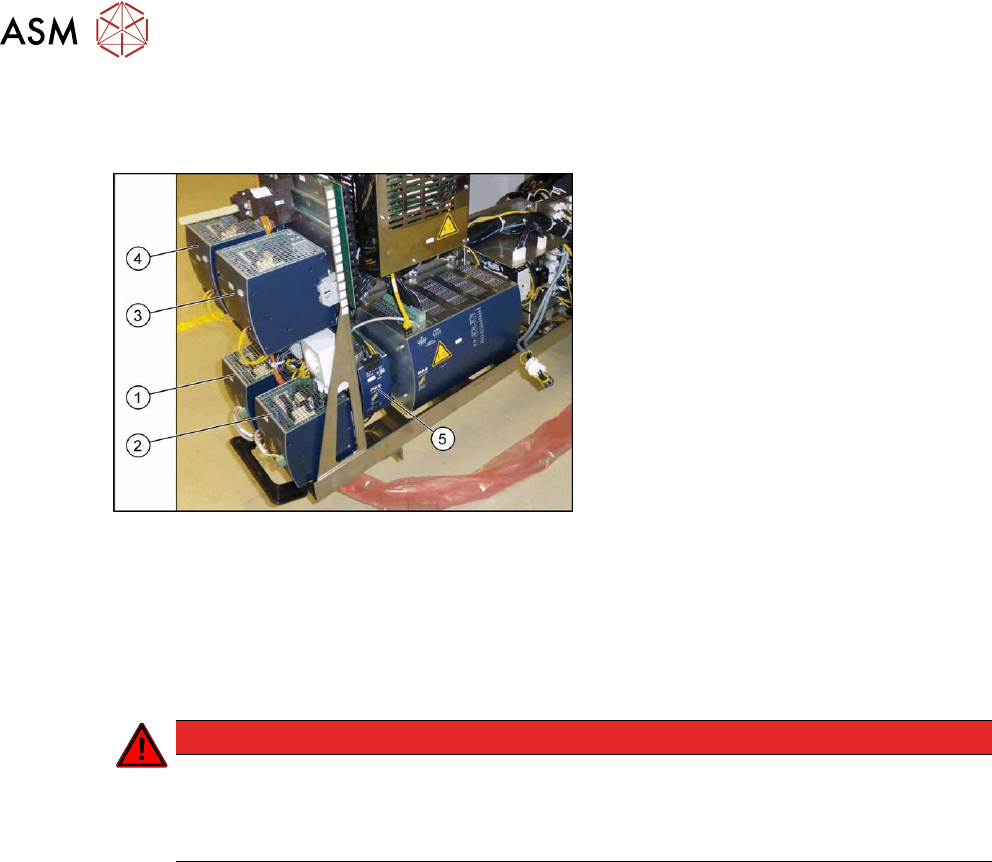

Abb.62: Übersicht AC/DC-Konverter
1. PS1: AC/DC-Konverter DC300/150V
1,3kW 3‑Phasen [03103087‑xx]
→ 300/160V für Portal 1/4
2. PS2: AC/DC-Konverter DC300/150V
1,3kW 3-Phasen [03103087‑xx]
→ 300/160V für Portal 2/3
3. PS3: AC/DC-Konverter 36V 26,7A
960W 3‑Phasen [03103331‑xx]
→ 42 V für Vision, Kopf, Transport-
Motoren
4. PS4: AC/DC-Konverter DC24V/40A
3‑Phasen [03102840‑xx]
→ 27V für FCU
5. PS5: AC/DC-Konverter DC24V/20A
3‑Phasen [03055232‑xx]
→ 24V
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4.3
"Spannungsfrei-
heit prüfen" [}50].
► Beim Tausch des seitlich verbauten AC/DC-Konverters (PS5):
Ziehen Sie die Stromversorgung ein Stück aus der Maschine heraus.
► Stecken Sie alle elektrischen Verbindungen des AC/DC-Konverters ab. Markieren Sie sich
ggf. die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Öffnen Sie die Verriegelung unterhalb des AC/DC-Konverters. Kippen Sie den AC/DC-Kon-
verter leicht nach oben und nehmen Sie diesen nach oben ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Stellen Sie die AC/DC-Konverter ein (siehe 3.4.7 "Spannung an den AC/DC-Konvertern ein-
stellen" [}61]).
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 61
3.4.7 Spannung an den AC/DC-Konvertern einstellen
Teile, Hilfsmittel und Werkzeug
●
Spannungsmessgerät
Übersicht
Abb.63: Übersicht AC/DC-Konverter
1. PS1: AC/DC-Konverter DC300/150V
1,3kW 3‑Phasen [03103087‑xx]
→ 300/160V für Portal 1/4
2. PS2: AC/DC-Konverter DC300/150V
1,3kW 3-Phasen [03103087‑xx]
→ 300/160V für Portal 2/3
3. PS3: AC/DC-Konverter 36V 26,7A
960W 3‑Phasen [03103331‑xx]
→ 42 V für Vision, Kopf, Transport-
Motoren
4. PS4: AC/DC-Konverter DC24V/40A
3‑Phasen [03102840‑xx]
→ 27V für FCU
5. PS5: AC/DC-Konverter DC24V/20A
3‑Phasen [03055232‑xx]
→ 24V
Einstellung
Abb.64: AC-DC-Konverter einstellen
► Öffnen Sie die Schutzkappe über der
Einstellschraube(1)
.
► Drehen Sie mit einem Schlitzschrau-
bendreher bis der AC/DC-Konverter die
korrekte Spannung liefert.
Kontrollieren Sie die Spannung mit
einem geeigneten Spannungsmess-
gerät zwischen den Klemmen +
und–.
