4 Elektrik und Steuerung
4.2 BoxPC
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 69
Übersicht

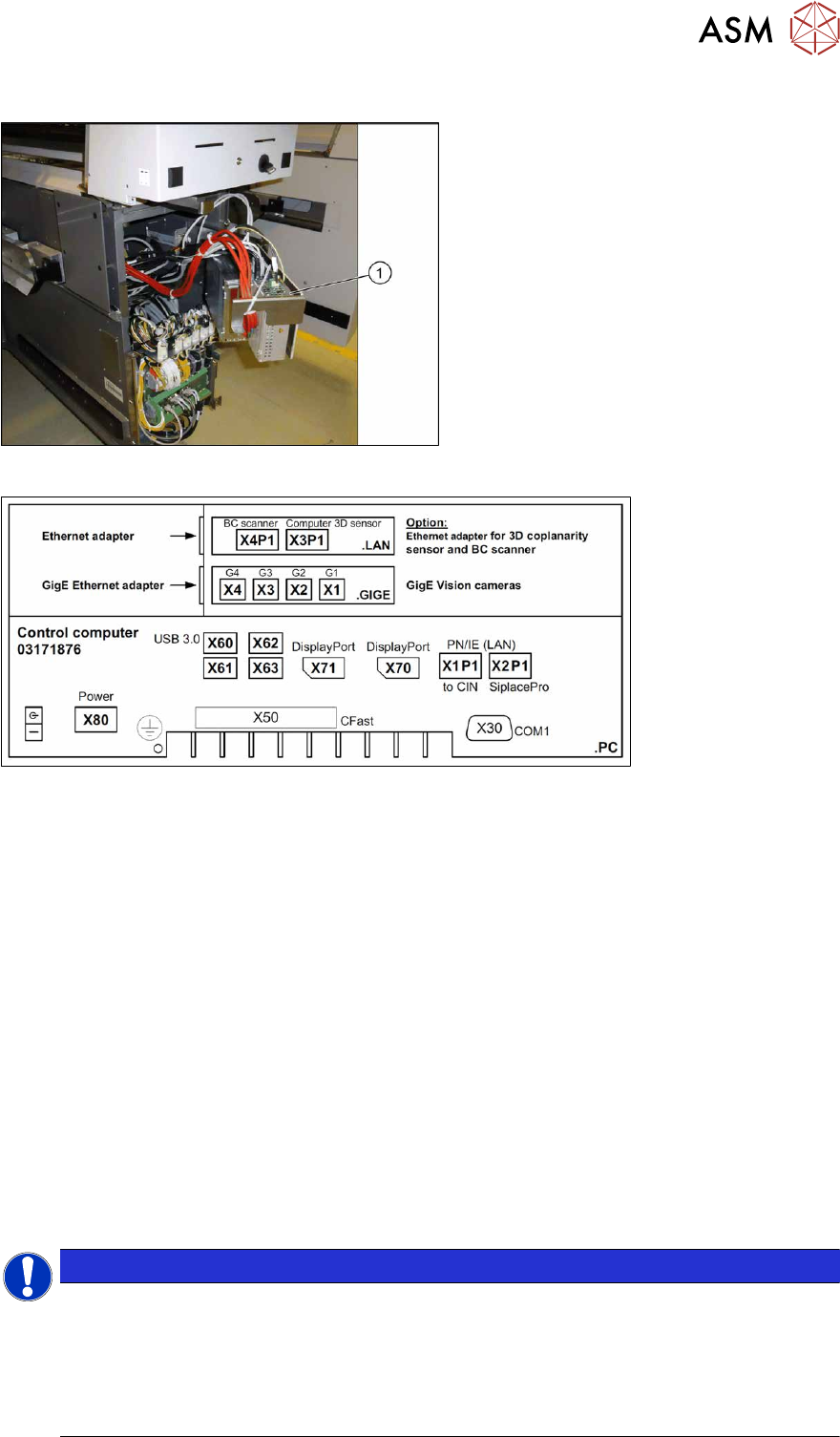

Abb.73: BoxPC in Maschine
1. BoxPC
Der BoxPC befindet sich hinter der
Abdeckung zwischen den Stellplätzen 1
und2.
Abb.74: BoxPC 427D – Anschlüsse
Ausbau
► Erstellen Sie ein Backup der Maschinendaten.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Ziehen Sie alle Steckverbindungen zum BoxPC ab. Markieren Sie sich ggf. deren Positionen,
so dass Sie diese später wieder eindeutig zuordnen können.
► Lockern Sie die Befestigungsschrauben des BoxPC und nehmen Sie den BoxPC aus der Maschine.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Fehlen im neuen BoxPC Teile (z.B. Ethernet-Adapter, Speichererweiterung), dann bauen Sie
diese vom alten in den neuen BoxPC um.
4.2.4 "Arbeitsspeicher BoxPC tauschen" [}72]
4.2.2 "GigE-Ethernet-Adapter tauschen" [}70]
4.2.3 "LAN-Karte tauschen" [}71]
HINWEIS
Hinweise zur Installation des BoxPC
► Der BoxPC muss nach dem Einbau installiert werden. Lesen Sie dazu die entspre-
chende Installationsanleitung.
► BIOS-Update und Settings-Images sind nicht mehr Bestandteil der Stationssoftware-CD.
Die CDs für die BIOS-Einstellungen sind nur über das SIPLACE Software Download
Center (SDC) zu beziehen.
4 Elektrik und Steuerung
4.2 BoxPC
70 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
4.2.2 GigE-Ethernet-Adapter tauschen
Teile, Hilfsmittel und Werkzeug
●
GigE-Ethernet-Adapter PCI-E I340-T4 [03105575‑xx]
●
GigE-Ethernet-Adapter PCI-E I350 T2 V2 BLK [03115569‑xx]
HINWEIS
Wird eine ältere Version der Karte [03105575‑xx] durch eine neuere Version [03115569‑xx]
ersetzt, so muss diese über ein Skript konfiguriert werden (siehe entsprechende technische
Information, bei Redaktionsschluss noch in Arbeit).
Übersicht
Abb.75: GigE-Ethernet-Adapter im BoxPC 427D
1. GigE-Ethernet-Adapter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den BoxPC aus der Maschine aus.
► Entfernen Sie die Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
► Entfernen Sie die Befestigungsschraube am Ethernet-Adapter und nehmen Sie den Ethernet-
Adapter heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
4 Elektrik und Steuerung
4.2 BoxPC
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 71
4.2.3 LAN-Karte tauschen
Teile, Hilfsmittel und Werkzeug
●
LAN Karte PCI-Express 2x Gigabit LAN [03198999‑xx] (ersetzt [03118416‑xx])
Übersicht
Abb.76: BoxPC 427D
1. Freier Steckplatz für LAN-Karte
Die "LAN-Karte PCI-Express 2x Gigabit
LAN" [03118416-xx] wird bei installiertem
3D-Koplan oder Barcodescanner benötigt.
Ausbau
Die Steckkarte ist im BoxPC eingebaut.
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den BoxPC aus der Maschine aus.
► Öffnen Sie die Abdeckung über den Steckkarten.
► Entfernen Sie die Befestigungsschraube der LAN-Karte und nehmen Sie diese heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
► Stellen Sie die IP der LAN-Karte ein (s.u.):
Übersicht IP-Adressen
IP-Adresse Subnetz-Maske Bemerkung
SIPLACE LAN 172.22.xxx.xxx 255.255.0.0 LAN-Anschluss am
Rechner
CIN-Box 192.168.255.239 255.255.255.224 LAN-Anschluss am
Rechner
Stationsrechner 192.168.255.249 255.255.255.240 Zusätzliche LAN-Karte
für Koplanrechner
Koplanrechner 192.168.255.253 255.255.255.240
