9 Bauelemente-Zuführung 9.1 Schneidgerät Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 321 Abb.431: Messzeiten Für den Test aller Schneidgeräte können Sie auch in das Wartungs-Menü wechseln: ► Wählen Sie . ► Wäh…
9 Bauelemente-Zuführung
9.1 Schneidgerät
320 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
► Entlüften Sie das Schneidgerät. Es muss völlig drucklos sein.
9.1.2 "Druckluft am Schneidgerät ablassen" [}294]
► Versuchen Sie den Austausch am eingebauten Schneidgerät.
Wenn der Zugang zu sehr eingeschränkt ist, bauen Sie das Schneidgerät aus der Maschine
aus.
Schneidgerät am BE-Einzug tauschen [03066690-xx]
Abb.429: Drossel ausbauen
► Stecken Sie den Luftschlauch(1) von
der Drossel ab(2)
.
► Drehen Sie die Drossel in Richtung "-"
und zählen Sie die Umdrehungen.
Schreiben Sie die Anzahl auf.
► Entfernen Sie die Drossel mit einem
Gabelschlüssel SW17(3)
.
Einbau
► Bauen Sie die neue Drossel ein. Achten Sie auf die Silikondichtung.
► Schließen Sie die Drossel komplett in Richtung "-" und öffnen Sie sie wieder durch Drehen
der aufgeschriebenen Umdrehungen in Richtung "+".
So ist eine funktionierende Voreinstellung gesichert, auf deren Basis später die finale
Einstellung aufsetzen kann.
► Schließen Sie den Luftschlauch an.
Verfahren Sie für den weiteren Einbau in umgekehrter Reihenfolge.
► Stellen Sie die neue Drossel ein (siehe unten).
9.1.14.1 Zeiten für die Einstellung der Drossel am Schneidgerät
Dieses Menü ist ab SW707.1 verfügbar.
Abb.430: Messzeiten
► Wechseln Sie zu Sensoren und Funk-
tionen überprüfen .
► Wählen Sie die Schaltfläche .
► Wählen Sie Stellplatz.
► Wählen Sie die Schaltfläche .
► Wählen Sie Schneiden, um den Test
zu starten.
Sie müssen mindestens zweimal die
Schaltfläche Schneiden
wählen (ein-
mal pro Seite).
► Prüfen Sie die gemessenen Zeiten.
► Wiederholen Sie, wenn nötig.
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 321
Abb.431: Messzeiten
Für den Test aller Schneidgeräte können
Sie auch in das Wartungs-Menü wechseln:
► Wählen Sie .
► Wählen Sie Schneidgeräte testen.
► Markieren Sie die jeweilige Zeile um
unter Details die Zeit zu sehen.
HINWEIS
Die zulässigen Messbereiche werden von der Software bereitgestellt.
Schneidgerät Zeit
Messer ausfahren 175 bis 200 ms
Messer einfahren 200 bis 250 ms
Abb.432: Drosseln
► Falls erforderlich: Ändern Sie die Zeit
durch Einstellen der Drosseln an den
Kurzhubzylindern.
1. Einfahren-Drossel
2. Ausfahren-Drossel
Sehen Sie dazu auch...
2 9.1.9 "Kurzhubzylinder tauschen" [}306]
9 Bauelemente-Zuführung
9.1 Schneidgerät
322 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.15 Magnetventile tauschen
Teile

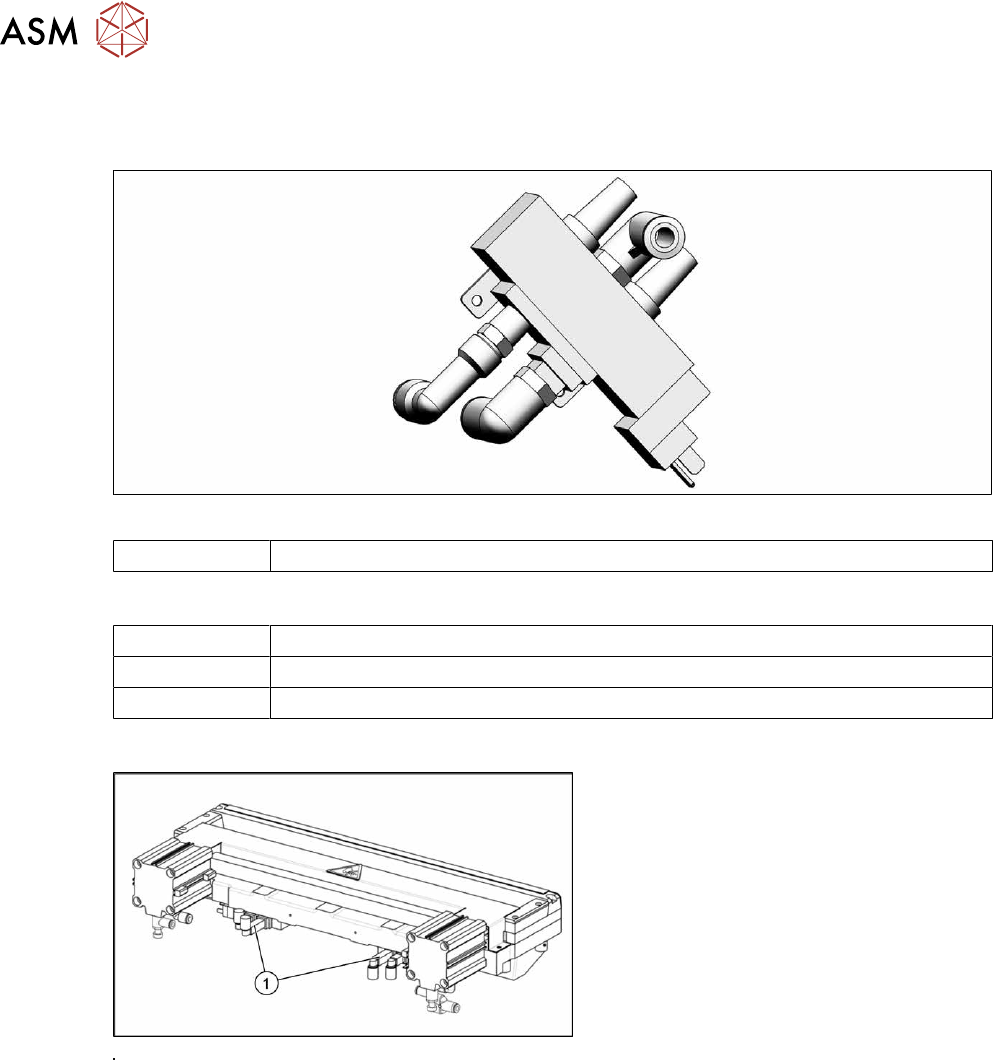

Abb.433: Magnetventil
03000630-xx Magnetventil
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Übersicht
Abb.434: Schneidgerät
1. Lage der Magnetventile
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Stellen Sie die Druckluftversorgung ab.
5.2 "Druckluftzufuhr sperren" [}90]
► Entlüften Sie das Schneidgerät. Es muss völlig drucklos sein.
9.1.2 "Druckluft am Schneidgerät ablassen" [}294]
► Stecken Sie die Druckluftanschlüsse am Magnetventil ab.
► Ziehen Sie die Steckverbindung des Anschlusskabels am Magnetventil ab. Markieren Sie sich
deren Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben des Magnetventils und entnehmen Sie das Magnet-
ventil.
