2 Grundmaschine
2.1 Maschinen-Übersicht X-Serie S
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 23
2 Grundmaschine
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
2.1 Maschinen-Übersicht X-Serie S

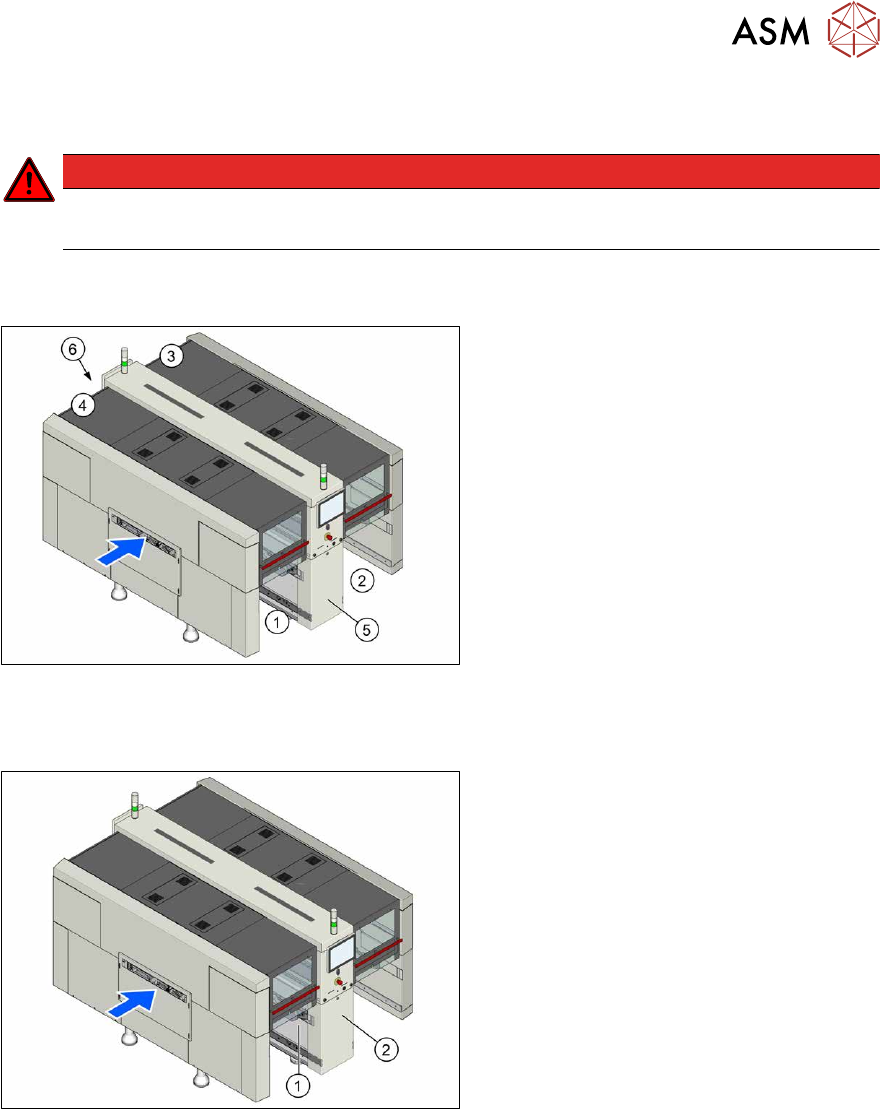

Abb.5: Maschinen-Übersicht
1. Stellplatz 1
2. Stellplatz 2
3. Stellplatz 3
4. Stellplatz 4
5. MGCU, BoxPC, E/A-Module
6. Stromversorgung
2.1.1 Seriennummer des Moduls
Abb.6: Typenschild
Die Seriennummer Ihres Bestückautomaten
finden Sie an Stellplatz1 auf dem Typen-
schild(1)
und hinter der Distributortür(2)
rechts oberhalb des Distributors.
2 Grundmaschine
2.2 Gasdruckfeder an den Hauben tauschen
24 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
2.2 Gasdruckfeder an den Hauben tauschen
Teile, Hilfsmittel und Werkzeug
Abb.7: Gasdruckfeder D3D3B90-135-430-004/230N [03086743-xx]
●
Gasdruckfeder D3D3B90-135-430-004/230N [03086743-xx] (ersetzt: [03057763‑xx])
(zweiStückproHaube)
●
Ggf. Loctite 638 [00317731-xx] (für lose Verschraubungen)
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Öffnen Sie die Haube und fixieren Sie diese in einer geeigneten Arbeitsposition, so dass
diese sich nicht mehr selbständig schließen kann.

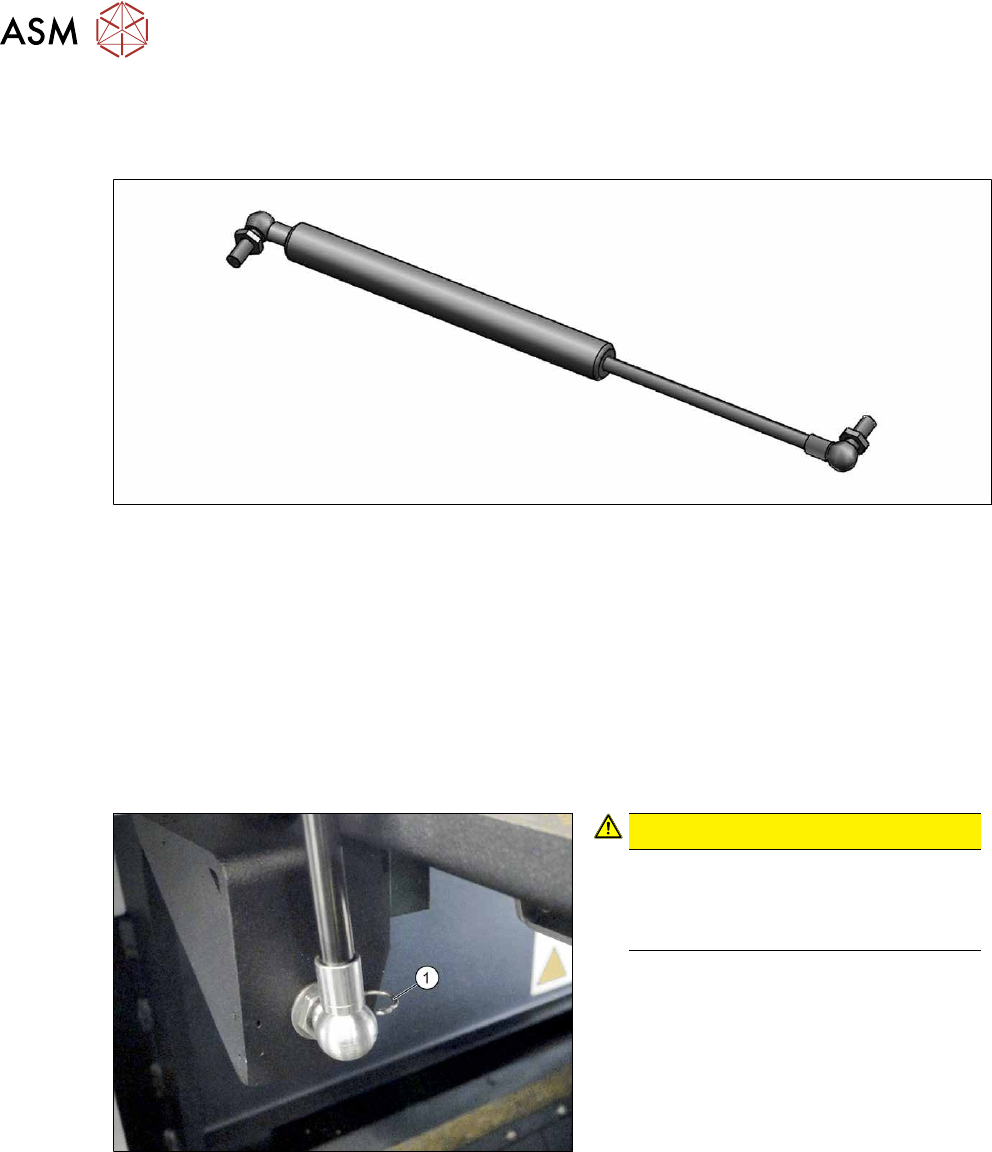

Abb.8: Sicherungsring
VORSICHT!
Haube fixieren!
Sobald ein Sicherungsring gelöst ist
kann die Haube ohne ausreichende
Fixierung herunterfallen.
.
► Lösen Sie den Sicherungsring(1) am
unteren Halter der Gasdruckfeder und
nehmen Sie den Sicherungsring heraus.
► Wiederholen Sie dies am oberen Halter
der Gasdruckfeder.
► Ziehen Sie die Gasdruckfeder oben und unten vom Kugelkopf herunter.
2 Grundmaschine
2.3 Führungsrollen an den Hauben tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 25
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:

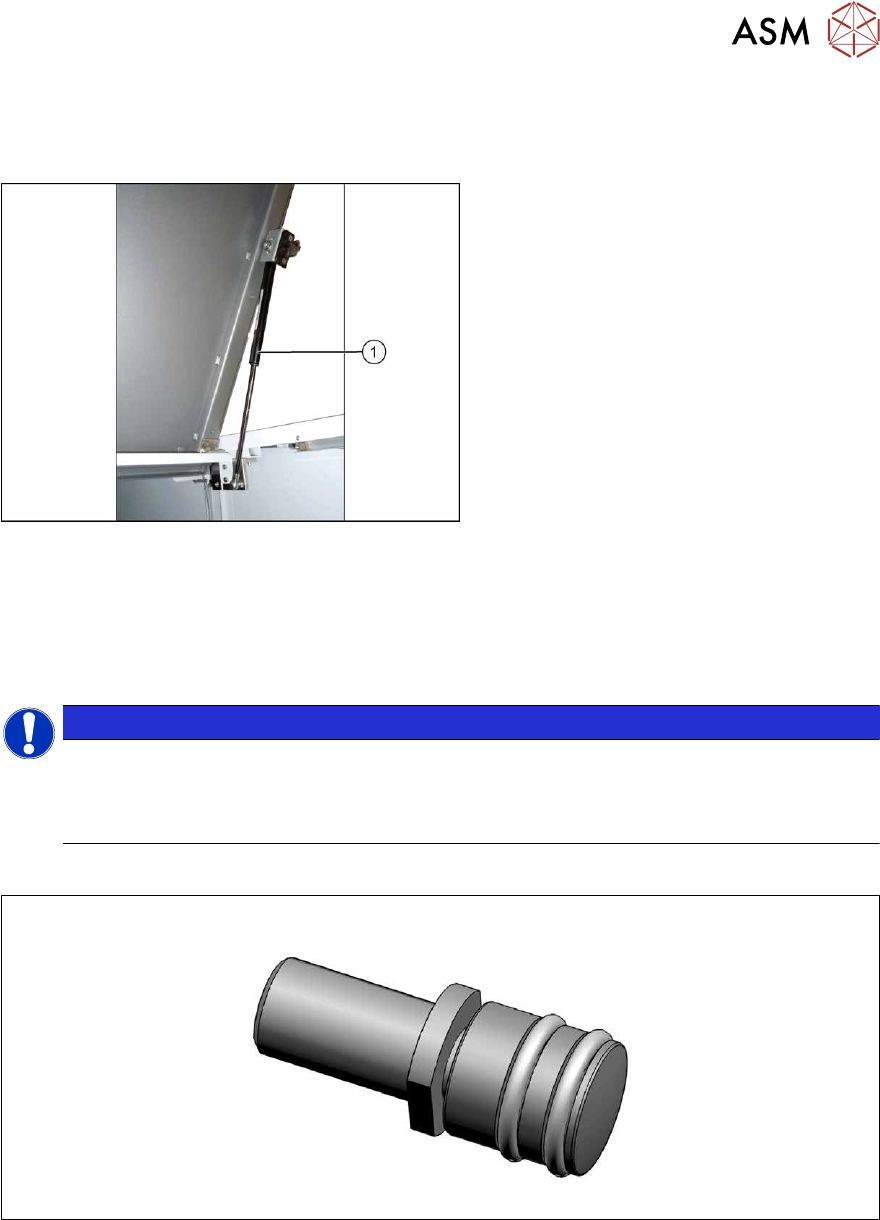

Abb.9: Gasdruckfeder
► Achten Sie auf die korrekte Einbaurich-
tung der Gasdruckfeder(1)
.
► Möglicherweise müssen Sie die
Gasdruckfeder für den Einbau etwas
stauchen.
► Fixieren Sie die Gasdruckfeder mit den
Sicherungsringen.
► Prüfen Sie die Leichtgängigkeit der Haube und stellen Sie diese bei Bedarf ein.
2.4 "Einstellung der Hauben" [}27]
2.3 Führungsrollen an den Hauben tauschen
HINWEIS
Beispielhafte Darstellung
Der die folgenden Abschnitte sind am Beispiel einer SIPLACE SX1 beschrieben. Die Vor-
gehensweise an anderen Maschinentypen ist analog. Auf relevante Unterschiede wird
explizit hingewiesen.
Teile
Abb.10: Führungsrolle [03078561-xx]
●
Pro Haube:
– 2x Rolle komplett – 1 Stück [03078561-xx]
– 2x DIN EN ISO 4028 M8x16-A2-21H – Pack zu 10 Stück [03027433‑xx]
(ersetzt[00304354‑xx])
oder
2x DIN EN ISO4026-M8x16-A2-21H - Pack zu 10 Stück [03025582-xx]
