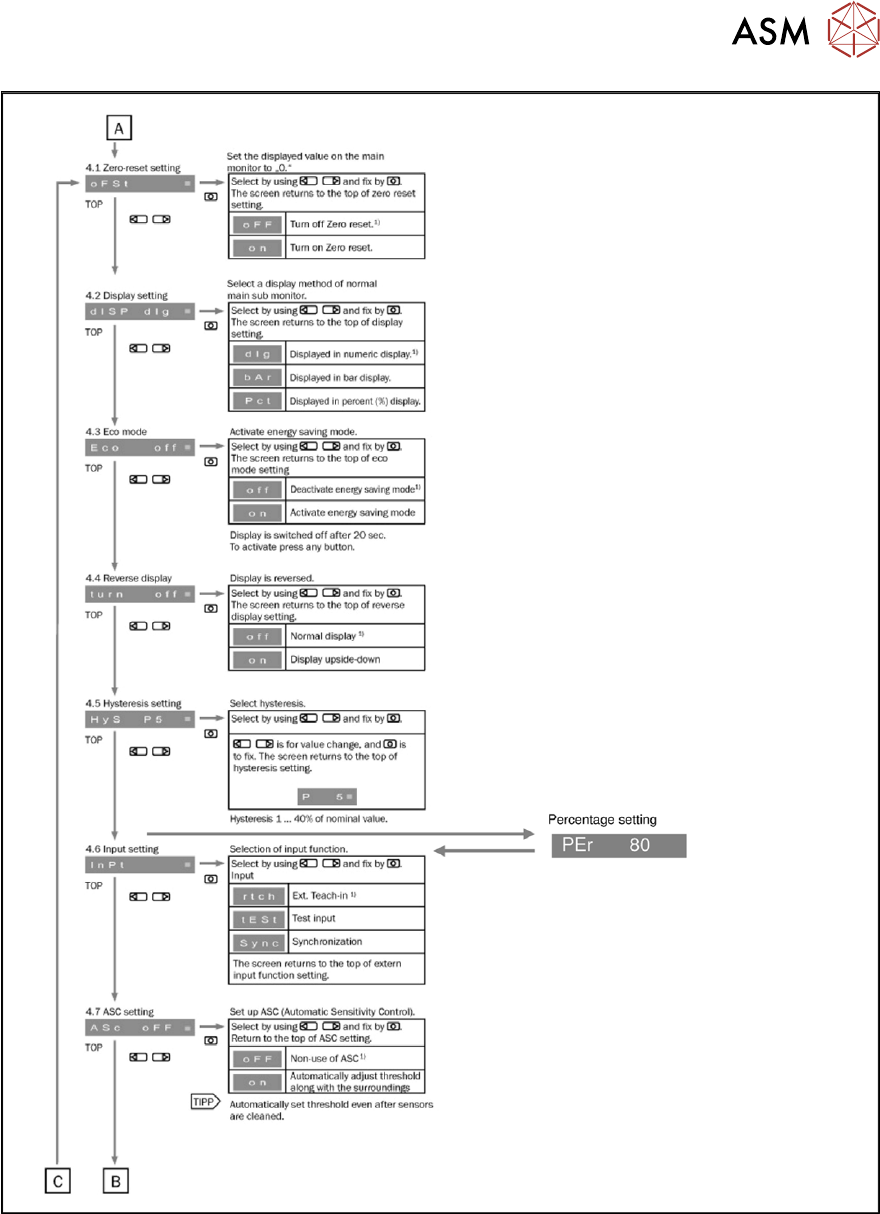

7 Transport 7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren 248 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 Abb.314: Lichtleiter-Sensor einstellen - 4
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 247
Abb.313: Lichtleiter-Sensor einstellen - 3
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
248 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

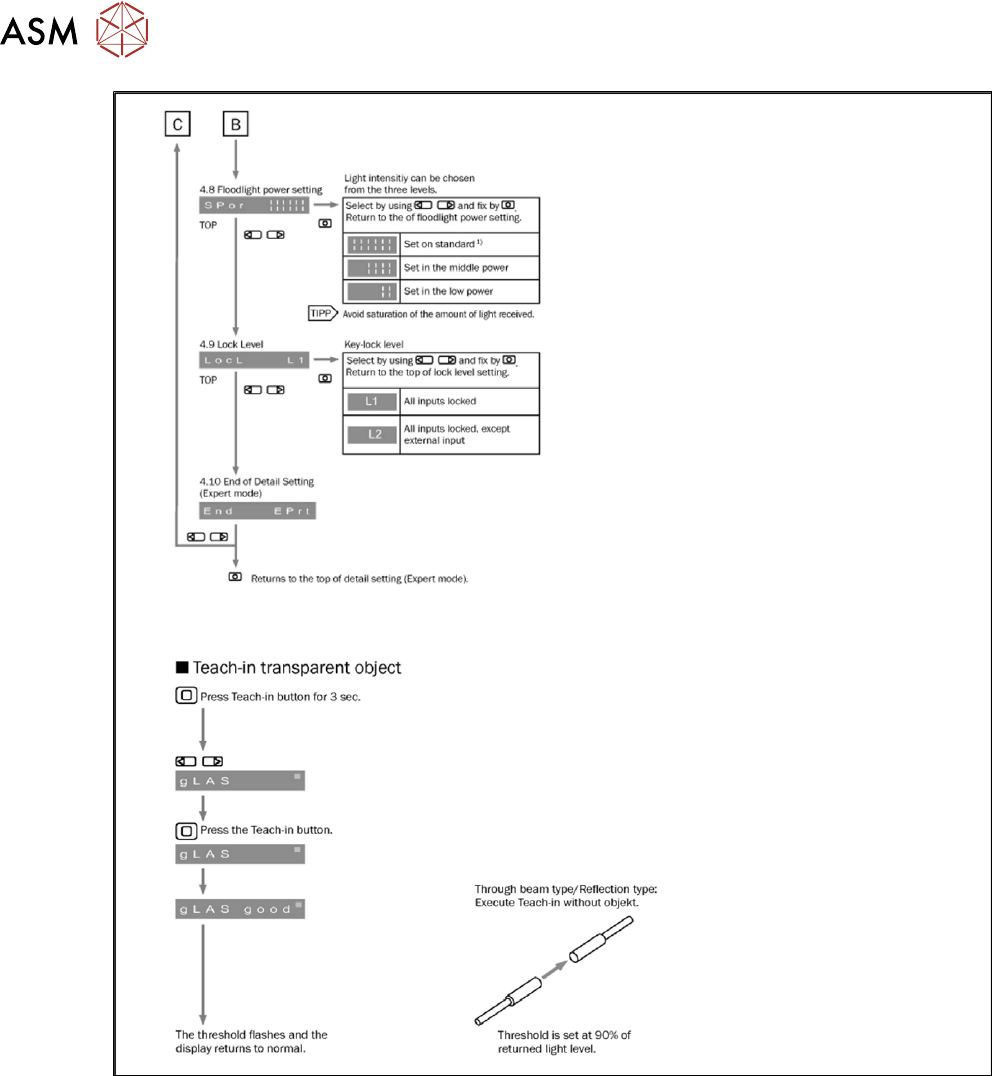

Abb.314: Lichtleiter-Sensor einstellen - 4
7 Transport
7.8 Laserlichtschranken, Lichtwellenleiter und LP-Sensoren
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 249
7.8.9 LP-Sensoren teachen (SW70x)
Immer wenn die Transportwangen manuell gelöst werden müssen anschließend die Lichtschran-
ken-Sensoren neu geteacht werden. Dies ist erforderlich weil sich die Lichtintensität in Abhängig-
keit von der Transportbreite verändert. Ohne Teachen werden im Transport nicht vorhandene LPs
angezeigt, wodurch der Transport auch nicht referiert werden kann.
Im Betrieb erfolgt das Teachen automatisch.
Arbeitsschritte

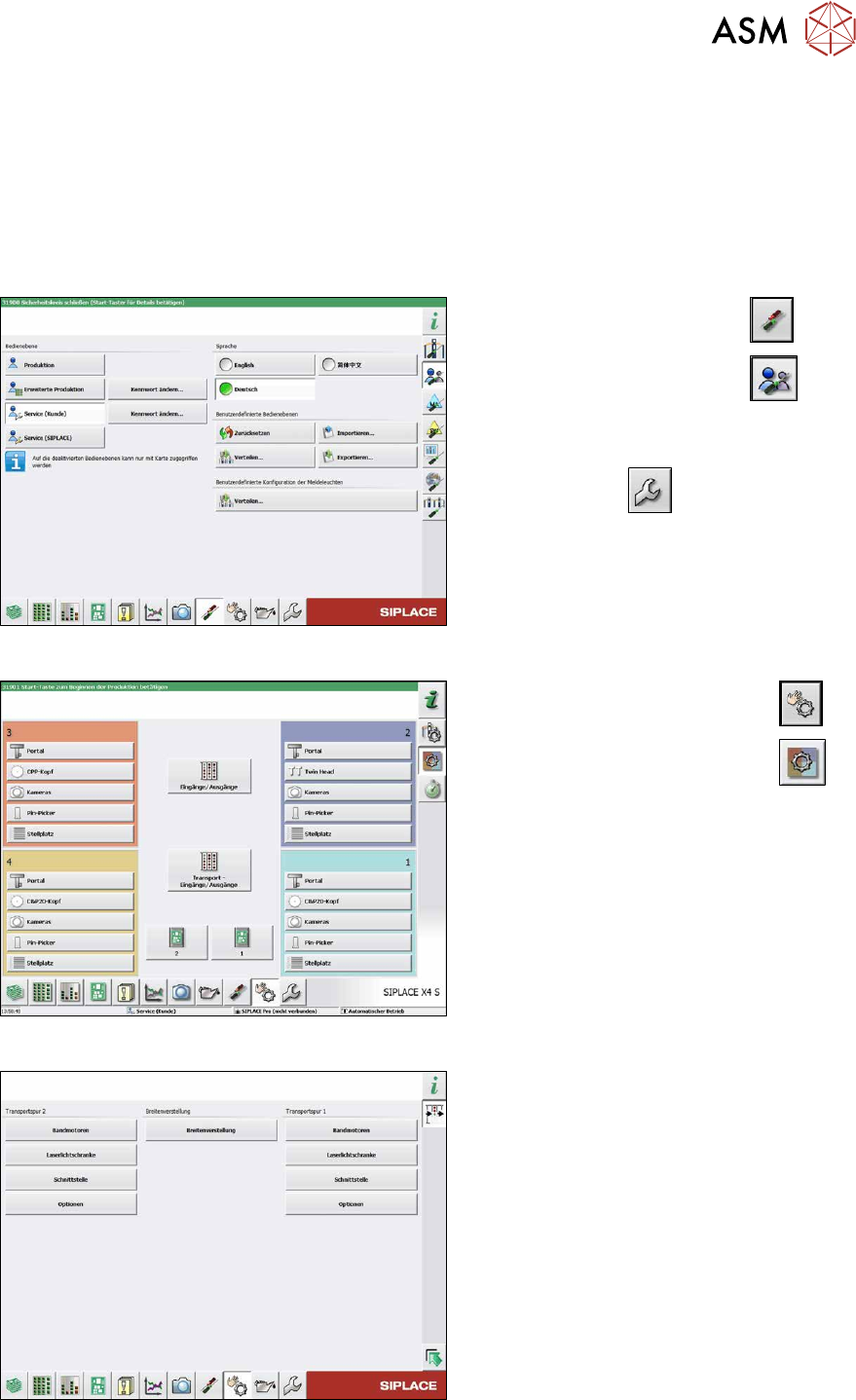

Abb.315: Bedienebene wählen
► Wählen Sie die Schaltfläche .
► Wählen Sie die Schaltfläche .
► Wechseln Sie in die Bedienebene
Service (Kunde).
ð Der Button wird sichtbar.
Abb.316: Sensoren und Funktionen prüfen
► Klicken Sie auf die Schaltfläche .
► Klicken Sie auf die Schaltfläche .
► Klicken Sie auf die Schaltfläche Trans-
port Eingänge/Ausgänge.
Abb.317: Sensoren teachen
► Klicken Sie auf die Schaltfläche Laser-
lichtschranke.
