9 Bauelemente-Zuführung 9.6 Smart Pin Support Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 379 9.6.5.1 Ansteuerplatine SPS Die Ansteuerplatine SPS ist am Pin-Picker der Option Smart Pin Support verbaut. Abb.521…
9 Bauelemente-Zuführung
9.6 Smart Pin Support
378 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.5 Ansteuerplatine tauschen
Teile, Hilfsmittel und Werkzeug
●
Ansteuerplatine SPS [03089614Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht
Abb.520: Ansteuerplatine
1. Ansteuerplatine
2. Drei Befestigungsschrauben der
Ansteuerplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
► Stecken Sie alle elektrischen Anschlüsse ab. Markieren Sie sich die Positionen, um diese
später wieder eindeutig zuordnen zu können.
► Entfernen Sie die drei Befestigungsschrauben der Ansteuerplatine. Achten Sie dabei darauf
die zugehörigen Hülsen auf der Rückseite nicht zu verlieren.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Führen Sie eine Funktionsprüfung durch. Kontrollieren Sie dazu, ob der Pin-Picker von der
Software erkannt wird und kontrollieren Sie die LEDs.
► Siehe auch 9.6.5.1 "Ansteuerplatine SPS" [}379]
9 Bauelemente-Zuführung
9.6 Smart Pin Support
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 379
9.6.5.1 Ansteuerplatine SPS
Die Ansteuerplatine SPS ist am Pin-Picker der Option Smart Pin Support verbaut.
Abb.521: Ansteuerplatine – Platinenübersicht
Abb.522: Ansteuerplatine – Anschlüsse [03089614-01]
X1, X2 Diagnose / Teststecker X3, X4 Diagnose / Teststecker (bei FS02 entfallen)
X5 Magnet (Rückseite) X6 Bero unten
X7 Bero oben X8 Anschluss zum Kopfinterface
(FS01: Flachbandkabel auf der Rückseite)
X9 Ventile Hubzylinder und Rei-
nigungsimpuls
Auf der Platinenrückseite:
Anschluss Power Elektromagnet
9 Bauelemente-Zuführung
9.6 Smart Pin Support
380 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.6.6 Gelenkkopf tauschen
Teile, Hilfsmittel und Werkzeug
●
Gelenkkopf mit Innengewinde KBRM-03 [03088119Sxx]
●
Montageanleitung "Smart Pin Support" für SIPLACE X‑SerieS [DEEN:00197394‑xx]
Übersicht

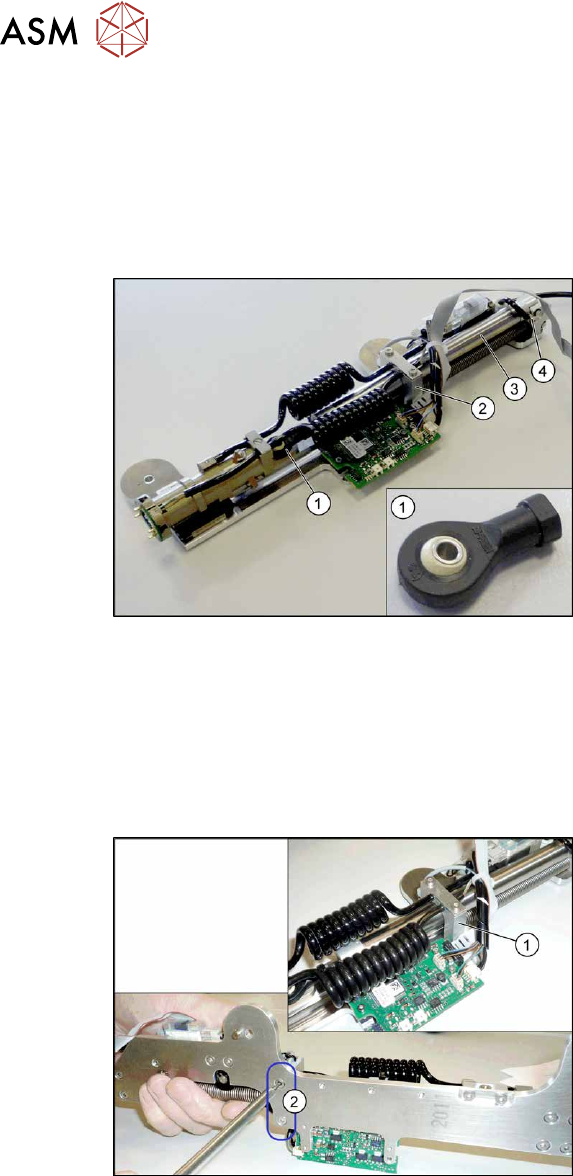

Abb.523: Gelenkopf
1. Gelenkkopf
2. Führung des Pneumatikzylinders
3. Pneumatikzylinder
4. Pneumatischer Anschluss des Pneu-
matikzylinders
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie den Pin-Picker aus.
9.6.1 "Pin-Picker komplett tauschen" [}373]
Abb.524: Befestigungsschrauben Führung
► Entfernen Sie die beiden Befestigungs-
schrauben(2)
der Führung(1) des
Pneumatikzylinders.
► Für eine bessere Zugänglichkeit kann
es sinnvoll sein die elektrischen
Anschlüsse der Ansteuerplatine abzu-
stecken. Notieren Sie sich in diesem
Fall die Positionen der Stecker, so dass
Sie diese später wieder eindeutig
zuordnen können.
► Entfernen Sie die Befestigungsschraube des Gelenkkopfes.
► Ggf. kann es sinnvoll sein den pneumatischen Anschluss am Pneumatikzylinder abzustecken
um den Pneumatikzylinder leichter bewegen zu können.
► Nehmen Sie den Gelenkkopf vom Pneumatikzylinder ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Überprüfen Sie den Verfahrweg der Linearführung. Diese muss auf der ganzen Länge frei
beweglich sein.
► Überprüfen Sie, ob die Sensoren korrekt schalten. Die Schaltfahne der Linearführung muss
ca. 1 mm Abstand zum Wagen haben.
