9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
348 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.3.5 Lagerbaugruppe tauschen
Teile
Abb.470: Lagerbaugruppe
03103947-xx Lagerbaugruppe
HINWEIS
Alle Hülsen tauschen
Es wird empfohlen immer alle Lagerbaugruppen eines BE-Tisches gleichzeitig zu tauschen.
Hilfsmittel
00334892-xx Loctite 243
Übersicht
Abb.471: Zentrierhülsen
1. Lagerbaugruppe (vierproTisch)
Ausbau
► Entfernen Sie die Befestigungsschraube der Lagerbaugruppe und nehmen Sie die Lagerbau-
gruppe ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Sichern Sie die Schraube mit Loctite 243.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 349
9.3.6 Einführung Förderer tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie die passende Einführung Förderer:

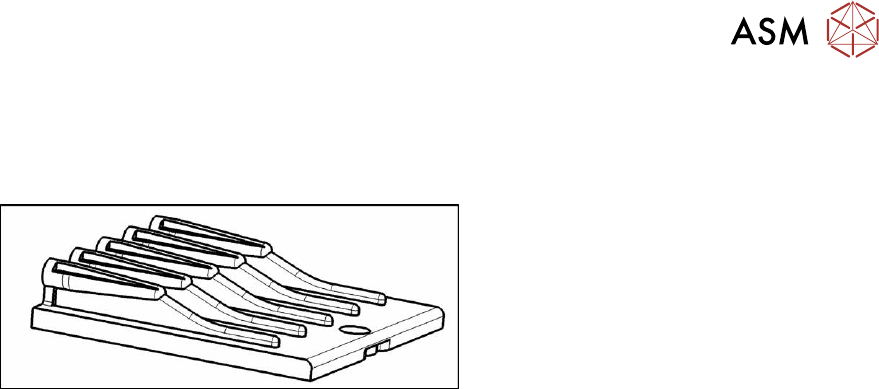

Abb.472: Einführung Förderer [03002898-xx]
Einführung Förderer [03002898-xx]
Passend für:
●
BE-Wagen SIPLACE X-Serie
●
BE-Wagen SIPLACE SX1/SX2
(30 oder 60 Spuren)
●
Manueller Tisch SIPLACE X‑SerieS
Ausbau
► Fahren Sie den BE-Wagen aus der Maschine.
► Entfernen Sie die Befestigungsschraube des Führungsprofils und nehmen Sie das Führungs-
profil ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgenden Hinweis:
► Achten Sie darauf, dass die Einführung mit der dahinter liegenden Führung übereinstimmt.
Die Zuführmodule müssen sich ohne Störkante in den Förderer-Stellplatz schieben lassen.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
350 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.3.7 Betätiger/Schutzwinkel tauschen
Teile
Abb.473: Betätiger
1. Betätiger AZ335 Schmersal
[03013488‑xx]
2. Schutzwinkel: Halter und Schutz für
Betätiger [03095447‑xx]
Hilfsmittel und Werkzeug
00376503-xx Satz Torx-Winkelschraubendreher mit Kugelkopf
03148413-xx Bit 1/4, TX20 mit Bohrung (für Schraube ISO 7380-TX mit Pin - M4)
00353832-xx Inbusschlüsselsatz
00334892‑xx Loctite 243
Ausbau
► Entfernen Sie die beiden Befestigungsschrauben des Betätigers/Schutzwinkels und nehmen
Sie den Betätiger/Schutzwinkel ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Befestigen Sie den Betätiger mit zwei Befestigungsschrauben am Schutzwinkel (Drehmo-
ment 2,0Nm, Loctite 243).
Abb.474: Einstellung Betätiger
► Stellen Sie den Betätiger mit Hilfe der
Einstellschraube(3)
ein.
Zwischen der Oberkante(1)
des
Tisches und dem Betätiger(2)
muss
ein Winkel von 13°+/‑1°
eingestellt
werden.
Der Betätiger muss, ohne am Kunst-
stoff zu schleifen, in den Sicherheits-
schalter gleiten.
