2 Grundmaschine 2.5 Barcodefolie X-Feeder tauschen 32 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 2.5 Barcodefolie X-Feeder tauschen Teile, Hilfsmittel und Werkzeug Wählen Sie die passende Barcodefolie: ● 1D-Ba…
2 Grundmaschine
2.4 Einstellung der Hauben
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 31
2.4.6 Einstellung der Hauben-Rollen

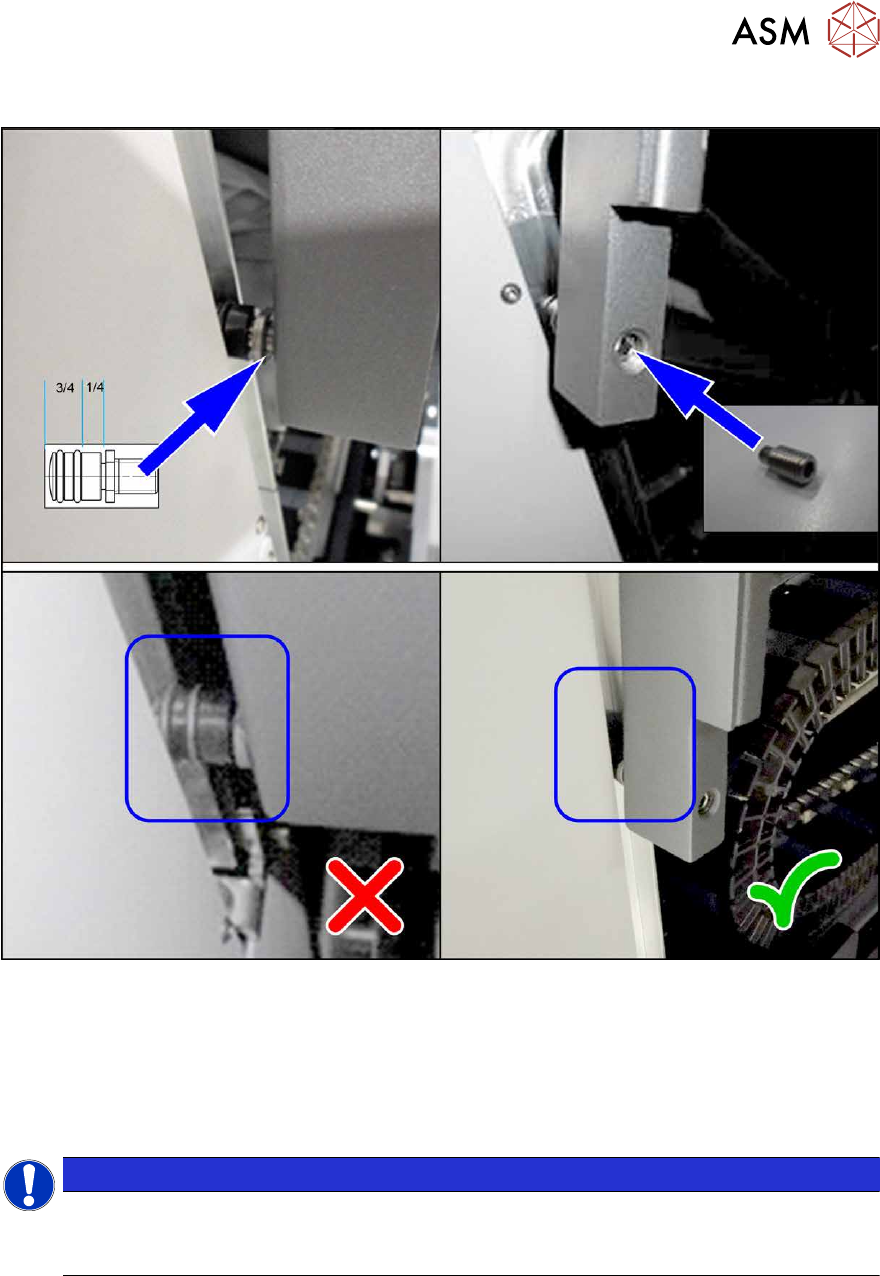

Abb.18: Hauben-Rollen (am Beispiel SIPLACE SX2)
► Stellen Sie die Hauben-Rolle mit Hilfe des Gewindestiftes ein, so dass diese über die
gesamte Länge der Führungsschiene zu mindestens 75% in die Führung eintaucht. Kontern
Sie die Rolle mit einem Gewindestift DIN 915-M8x16 [00304354‑xx] oder DIN EN ISO4026-
M8x16-A2-21H [03025582‑xx].
Legen Sie zwischen Rolle und Haube Unterlegscheiben ein um der Rolle eine größere Stabili-
tät zu geben.
HINWEIS
Fehlende O-Ringe
► Ersetzen Sie umgehend fehlende O-Ringe an der Rolle: O-Ring 8,5x1,6
[03078577‑xx]
2 Grundmaschine
2.5 Barcodefolie X-Feeder tauschen
32 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
2.5 Barcodefolie X-Feeder tauschen
Teile, Hilfsmittel und Werkzeug
Wählen Sie die passende Barcodefolie:
●
1D-Barcodes:
– Barcodefolie X-Feeder Sektor 1 SX4 [03085971‑xx]
– Barcodefolie X-Feeder Sektor 2 SX4 [03085976‑xx]
– Barcodefolie X-Feeder Sektor 3 SX4 [03085994‑xx]
– Barcodefolie X-Feeder Sektor 4 SX4 [03085995‑xx]
●
2D-Barcodes:
– Barcodesatz für 4 Stellplätze [03216618‑xx]
HINWEIS!
Immer alle tauschen
Werden Barcodefolien mit 2D-Barcodes verwendet,
müssen alle vier Barcodefolien und alle vier MID Auf-
kleber getauscht werden.
Ein Austausch von einzelnen Barcodefolien ist nicht
möglich, da sich die MID im 2D-Barcode befindet und
diese eindeutig ist.
.
Darüber hinaus benötigen Sie:
●
Reinigungsmittel
VORSICHT
ESD-Beschichtung
Die Wahl des Reinigungsmittels für die Schutzhauben bedarf besonderer Vorsicht, um die
ESD-Beschichtung der Schutzhauben nicht zu beschädigen! Das Reinigungsmittel darf kei-
nesfalls sauer oder stark alkalisch sein, Ketone, Ester, Aromaten, halogenierte Kohlenwas-
serstoffe, ätherische Öle oder ähnliches enthalten.
► Reinigen Sie die Schutzhauben mit geringem Druck, um die ESD-Beschichtung nicht
zu beschädigen!
Ausbau
► Entfernen Sie die alte Barcodefolie.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Stellen Sie sicher dass die Klebefläche sauber und fettfrei ist. Reinigen Sie diese ggf.
► Achten Sie darauf, dass die Spuren auf dem Aufkleber mit den Spuren des Tisches bzw. dem
Spuraufkleber übereinstimmen.
Abb.19: Barcodelineal positionieren
► Das Barcodelineal muss an allen Stell-
plätzen links an der Scheibe anliegen(1)
.
► Das Spurlineal muss immer zur
Maschinenmitte(2)
anliegen.
HINWEIS!
Empfehlung
Stellen Sie zwei 8mm-Förderer auf die
Spuren1 und40 stellen um die kor-
rekte Position besser einschätzen zu
können.
.
2 Grundmaschine
2.6 Maschinenfuß tauschen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 33
2.6 Maschinenfuß tauschen
GEFAHR
Schweres Maschinenteil
► Die Maschinenfüße sind sehr schwer. Beim Lösen einzelner Schrauben können diese
herabstürzen und es besteht Quetschgefahr.
► Beim Tauschen der Maschinenfüße muss die Maschine ca. 50cm angehoben wer-
den.
► Achten Sie darauf dass sich niemand im Gefahrenbereich aufhält. Durch unabsicht-
liches Verschieben oder Absenken der Maschine besteht Quetschgefahr.
VORSICHT
Maschine nicht verschieben
► Achten Sie darauf dass die Maschine nicht verschoben wird und die Transportwangen
nicht beschädigt werden.
Teile, Hilfsmittel und Werkzeug
Abb.20: Maschinenfuß [03000890-xx] und Maschinenfuß HF [03002561-xx]
●
Maschinenfuß [03000890-xx] oder
Maschinenfuß HF [03002561-xx]
●
Betriebsanleitung Ihrer Maschine
Aus-/Einbau
► Lesen Sie dazu das entsprechende Kapitel in der Betriebsanleitung:
– "Höhe der mittleren Maschinenfüße voreinstellen"
– "Höhe der äußeren Maschinenfüße voreinstellen"
