7 Transport
7.4 Transportantrieb
182 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
► Fädeln Sie das Kabel aus der Transportwange aus. Demontieren Sie dazu, soweit nötig, die
entsprechenden Klemm- und Führungsleisten.
7.7.3 "Klemmleiste/Riemenführung tauschen" [}217]
VORSICHT
Reihenfolge der Kabel notieren!
Der Platz im Seitenteil ist sehr begrenzt. Daher dürfen die Kabel nicht über Kreuz verlegt
werden.
Notieren Sie sich die Reihenfolge der Kabel im Seitenteil, um diese später wieder sauber
verstauen zu können.
VORSICHT
Wangen vorsichtig verschieben!
Ohne die Klemm- und Führungsleisten fehlt den Wangen ein wesentliches stabilisierendes
Element.
► Verschieben Sie die geöffneten Wangen bei gelöster Klemmung nur sehr vorsichtig.
Achten Sie darauf, die Wangen immer links und rechts gleichmäßig zu verschieben.
Achten Sie außerdem darauf, die Wangen nicht zu verdrehen oder zu verbiegen.

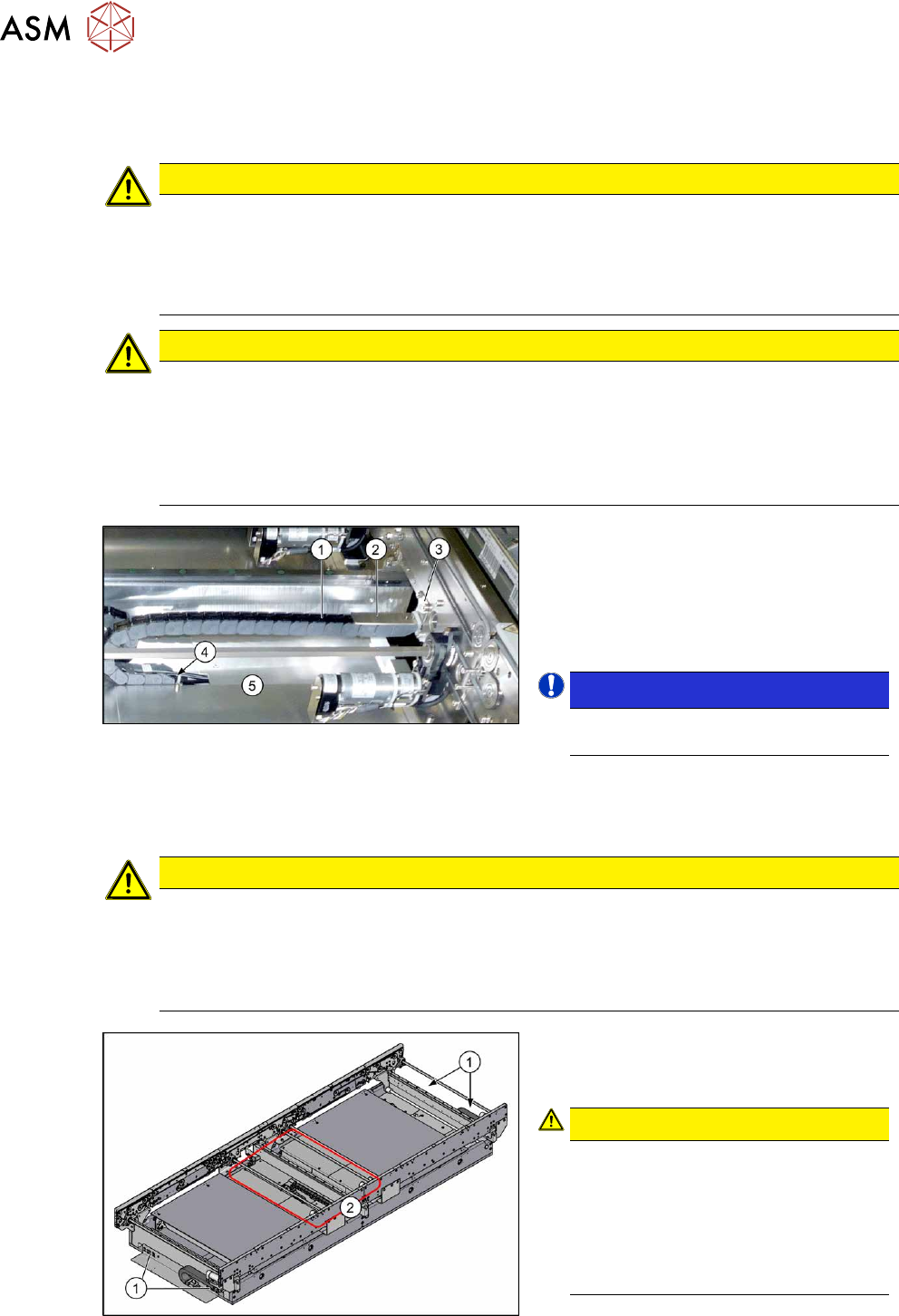

Abb.231: Kabelschlepp
► Entfernen Sie die beiden Befestigungs-
schrauben(3)
(Inbus3) des oberen
Halteblechs(2)
am Kabelschlepp(1).
► Entfernen Sie die Befestigungsschrau-
ben(4)
(Inbus2) am unteren Ende des
Kabelschlepps.
 HINWEIS!
Dies ist notwendig um das Kabel aus
dem Kabelschlepp ausfädeln zu können.
.
► Demontieren Sie ggf. Abdeckbleche(5)
über den Anschlüssen der Kabel.
► Öffnen Sie den Kabelschlepp.
VORSICHT
Schutzband, Lichtwellenleiter nicht knicken
In der Schleppkette befindet sich zusätzlich ein Schutzband. Dieses trennt die Kabel und
die Lichtwellenleiter.
► Achten Sie darauf die Lichtwellenleiter nicht zu knicken. Diese werden ansonsten
trübe und leiten das Signal nicht mehr ausreichend weiter
Abb.232: Transportsteuerungen
► Fädeln Sie das Kabel aus der Trans-
portwange und dem Kabelschlepp bis
zum Stecker aus.
 VORSICHT!
Das Kabel ist, je nach Einbauort, ent-
weder im Ein-/Ausgabebereich(1)
oder an den Transportsteuerungen(2)
(unter den Abdeckungen) angesteckt.
Markieren Sie sich ggf. die Position um
diese später wieder eindeutig zuord-
nen zu können.
.
7 Transport
7.4 Transportantrieb
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 183
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Prüfen Sie die Einstellung der Sender/Empfänger und korrigieren Sie diese ggf.
Laserlichtschranke einstellen und korrigieren
► Falls Sie diese gelöst haben:
Sichern Sie die vier Befestigungsschrauben des Transportantriebs auf der Antriebshalterung
mit Loctite 241
und ziehen Sie diese mit einem Drehmoment von 0,7 Nm fest.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
Achten Sie dabei auch darauf, dass die Kabelbinder und insbesondere die Kabelbinderköpfe
nirgends scheuern.
► Beachten Sie ggf. auch die Einbauhinweise beim Transportantrieb.
7.4.3 Antriebswelle (Transportantrieb) tauschen
Teile, Hilfsmittel und Werkzeug
Abb.233: Antriebswelle komplett
●
Antriebswelle komplett SXa
[03092349‑xx]
●
Lager Sechskantwelle SXa (Kunststoff-
lager) – 10er‑Pack [03092024‑xx]
●
Schraubensicherungslack Loctite 241
[02101037‑xx]
Aus-/Einbau
► Der Tausch der Antriebswelle erfolgt analog zum Zahnriemen am Transportantrieb.
7.4.4
"Zahnriemen (Transportantrieb) tauschen" [}183]
7.4.4 Zahnriemen (Transportantrieb) tauschen
Teile, Hilfsmittel und Werkzeug
●
Zahnriemen-Synchroflex 6 AT3/150 [00355553-xx]
●
Lager Sechskantwelle SXa (Kunststofflager) – 10er-Pack [03092024xx]
●
Schraubensicherungslack Loctite 241 [02101037‑xx]
Übersicht
Abb.234: Transportantrieb
1. Zahnriemen am Transportantrieb
2. Antriebshalterung
3. Motor
4. Antriebswelle
5. Vier Befestigungsschrauben des
Motors an der Antriebshalterung
6. Motorwelle
7. Elektrische Anschlüsse (inkl. Schirm-
anschluss)
7 Transport
7.4 Transportantrieb
184 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

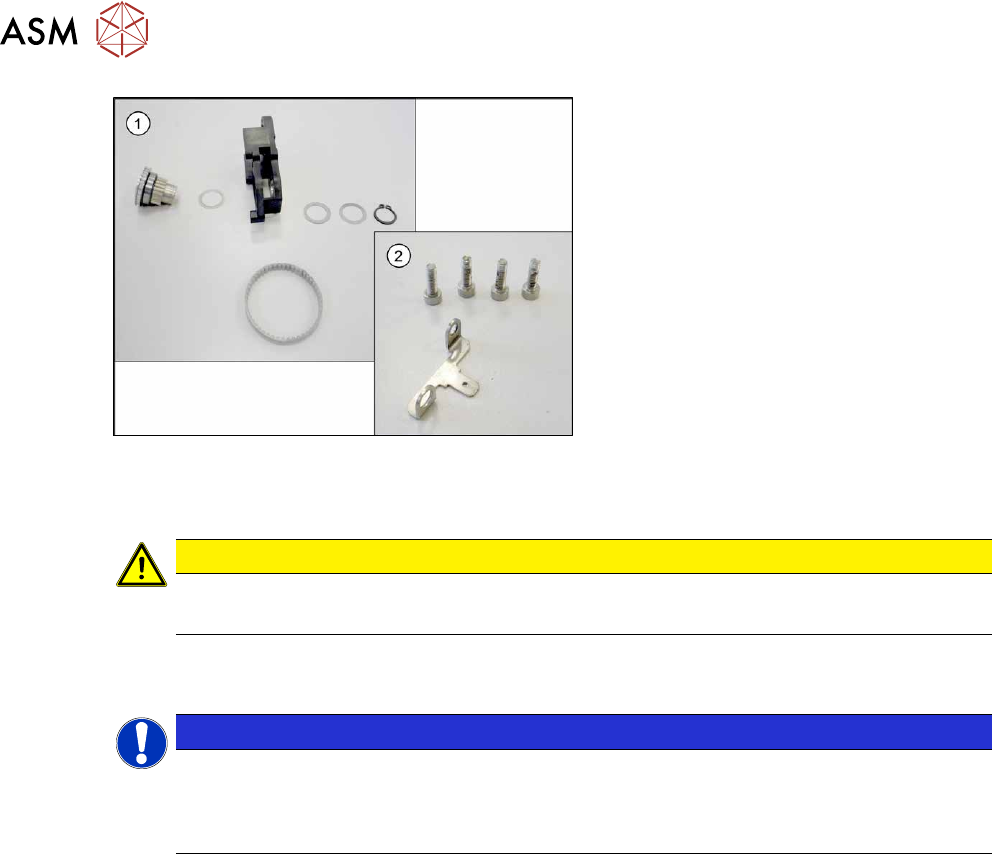

Abb.235: Antriebswelle und -halterung
1. Antriebswelle mit Antriebshalterung,
Beilagscheiben, Sprengring und Zahn-
riemen
2. Befestigungsschrauben des Motors
und Schirmanschluss
Ausbau
VORSICHT
Zahnriemen
► Achten Sie darauf den Zahnriemen nicht zu Knicken!
► Bauen Sie den Transportantrieb aus. Lesen Sie dazu den Abschnitt 7.4.1 "Transportantrieb
tauschen" [}178].
HINWEIS
Reihenfolge notieren
Notieren Sie sich ggf. die Reihenfolge der nachfolgenden Teile für den späteren Zusam-
menbau. Die Anzahl der Beilagscheiben kann variieren. Achten Sie darauf genau dieselbe
Anzahl an denselben Stellen wieder einzubauen.
► Öffnen Sie den Sprengring.
► Nehmen Sie die Beilagscheiben ab.
► Ziehen Sie die Antriebswelle aus dem Gehäuse. Beim Herausziehen der Antriebswelle ist ggf.
etwas Kraft nötig.
► Nehmen Sie den Zahnriemen heraus.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Achten Sie darauf den Zahnriemen nicht zu Knicken oder anderweitig zu beschädigen!
► Achten Sie darauf dass der Zahnriemen nirgends schleift.
► Spannen Sie den Zahnriemen mit 10 bis 15Hz.
► Sichern Sie die vier Befestigungsschrauben des Transportantriebs auf der Antriebshalterung
mit Loctite 241
und ziehen Sie diese mit einem Drehmoment von 0,7Nm fest.
► Ersetzen Sie ggf. geöffnete Kabelbinder.
► Beachten Sie auch die Einbauhinweise beim Transportantrieb.
