9 Bauelemente-Zuführung
9.2 BE-Einzug
338 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
– Bauen Sie den Leergurtleitkanal-Einsatz am Gurtleitkanal wieder an, wenn Sie keine Bau-
teile >15mm verwenden.
Abb.456: Leergurtleitkanal
VORSICHT
Der Leergurtleitkanal-Einsatz sitzt etwas streng im Leergurtleitkanal
Scharfkantige Gegenstände beschädigen die Beschichtung im Leergurtleitkanal, was dazu
führen kann, dass sich die Bauelement-Gurte an den Kanten aufstauen. Dabei besteht die
Gefahr eines Kopf-Crashs.
► Verwenden Sie niemals scharfkantige Gegenstände, um den Leergurtleitkanal-Einsatz
in Position zu bringen.
► Verwenden Sie notfalls einen Holzkeil oder, wie in der Abbildung dargestellt, einen
Pinsel mit Holzgriff.
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 339
9.2.11 Einzugsteuerung tauschen
Teile, Hilfsmittel und Werkzeug

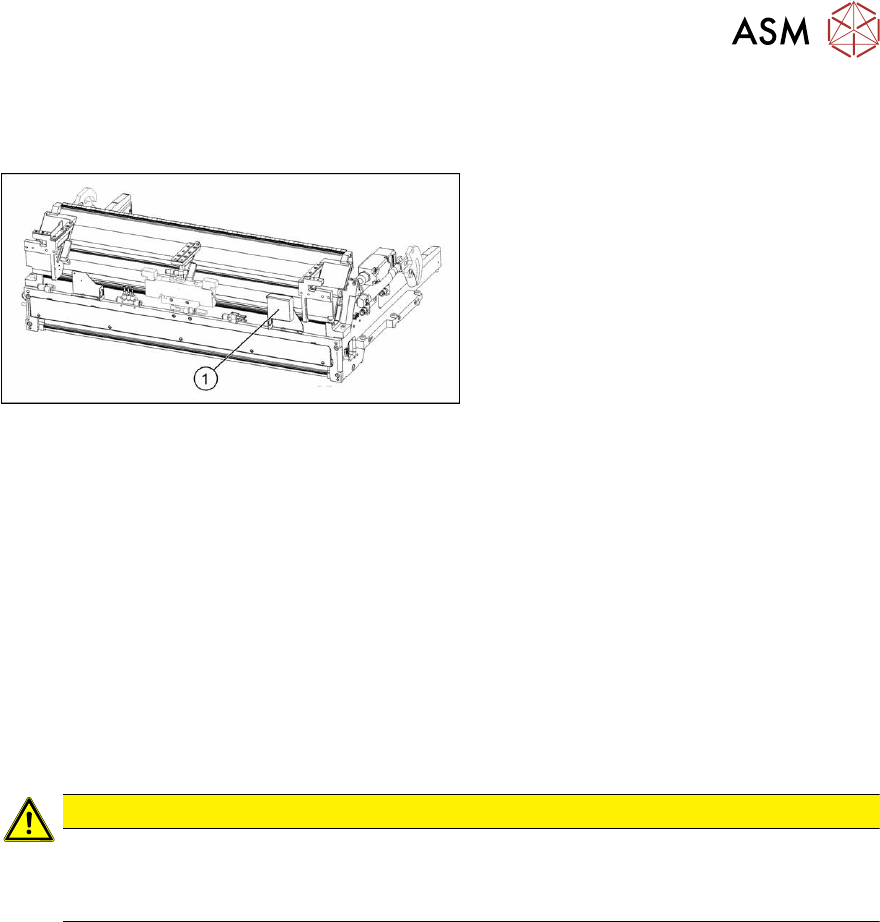

Abb.457: Einzugsteuerung
1. Einzugssteuerung SX4 komplett
[03082077‑xx]
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Demontieren Sie den Pipettenwechsler über der Einzugssteuerung.
2.8.3 "Pipettenwechsler tauschen" [}41]
► Um die Zugänglichkeit zu verbessern kann es nötig sein den BE-Einzug zu lösen und etwas
aus der Maschine herauszuziehen. Beachten Sie dazu den Abschnitt 9.2.2
"Einbaupositionen
BE-Einzug und manueller Tisch (Tischpositionen)" [}325].
Bei einer vorhandenen stationären Kamera können Sie zur Verbesserung der Zugänglichkeit
das Oberteil entfernen.
2.7 "Stationäre BE-Kamera" [}34]
VORSICHT
BE-Kamera
► Am Spiegel der BE-Kamera besteht Schneidgefahr.
► Achten Sie darauf die BE-Kamera nicht zu beschädigen.
► Stecken Sie alle elektrischen Verbindungen zur Einzugssteuerung ab. Markieren Sie sich ggf.
die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben der Einzugssteuerung und nehmen Sie die Ein-
zugssteuerung aus der Maschine.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
9 Bauelemente-Zuführung
9.2 BE-Einzug
340 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.2.12 Sensoren Abwurfbehälter tauschen
Teile, Hilfsmittel und Werkzeug
●
Abfrage Abwurfbehälter X-Serie S [03089087-xx]
Übersicht

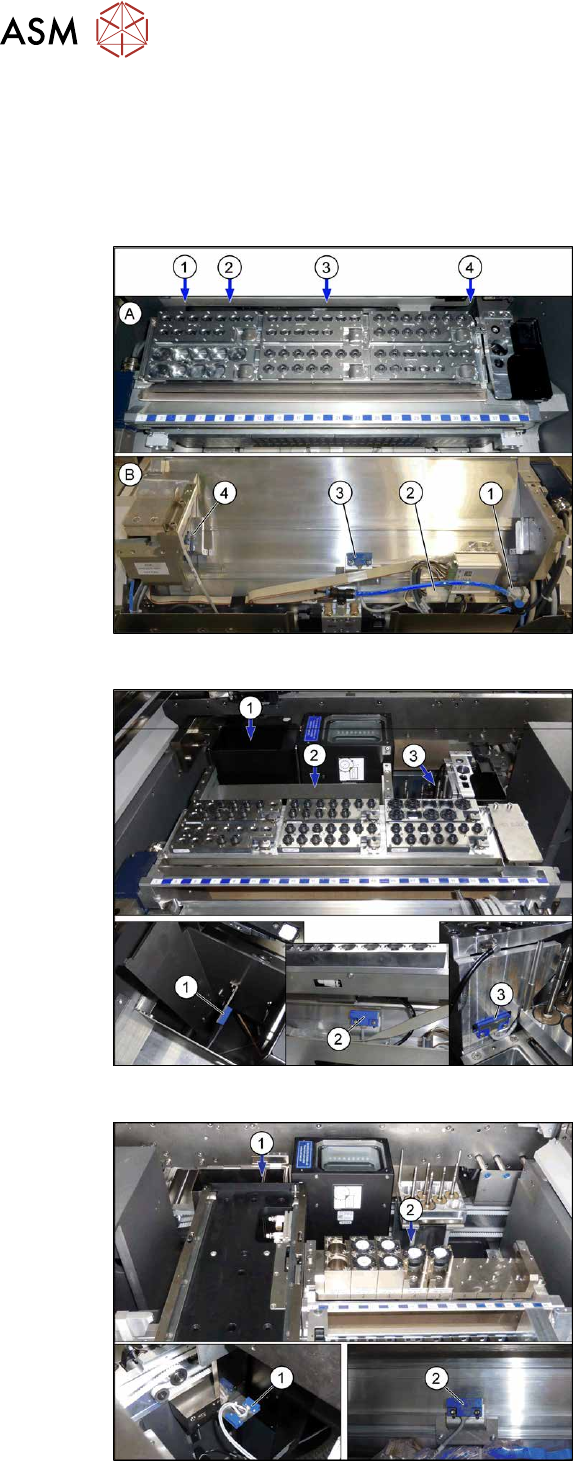

Abb.458: Sensoren am Standard-Einzug
A) Ansicht von oben
B) Ansicht von hinten
1. Stecker für zusätzliche Sensoren
2. Stecker für Sensoren (3) und (4)
3. Sensor für Abwurfrinne C&P20P
4. Sensor für Abwurfbehälter (Pipetten
und Bauelemente CPP)
Abb.459: Sensoren am Einzug mit SPS
1. Sensor BE-Abwurfbehälter (Twin und
CPP mit stationärer Kamera)
2. Sensor Abwurfrinne C&P20P
3. Sensor Abwurfbehälter (Pipetten und
Bauelemente CPP)
Abb.460: Sensoren am Einzug mit JTF
1. 2x Sensor
Abwurfbehälter (Twin Head und CPP
mit stationärer Kamera)
Abwurfbehälter (Pipetten)
2. Sensor Abwurfrinne C&P20P
