6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 129

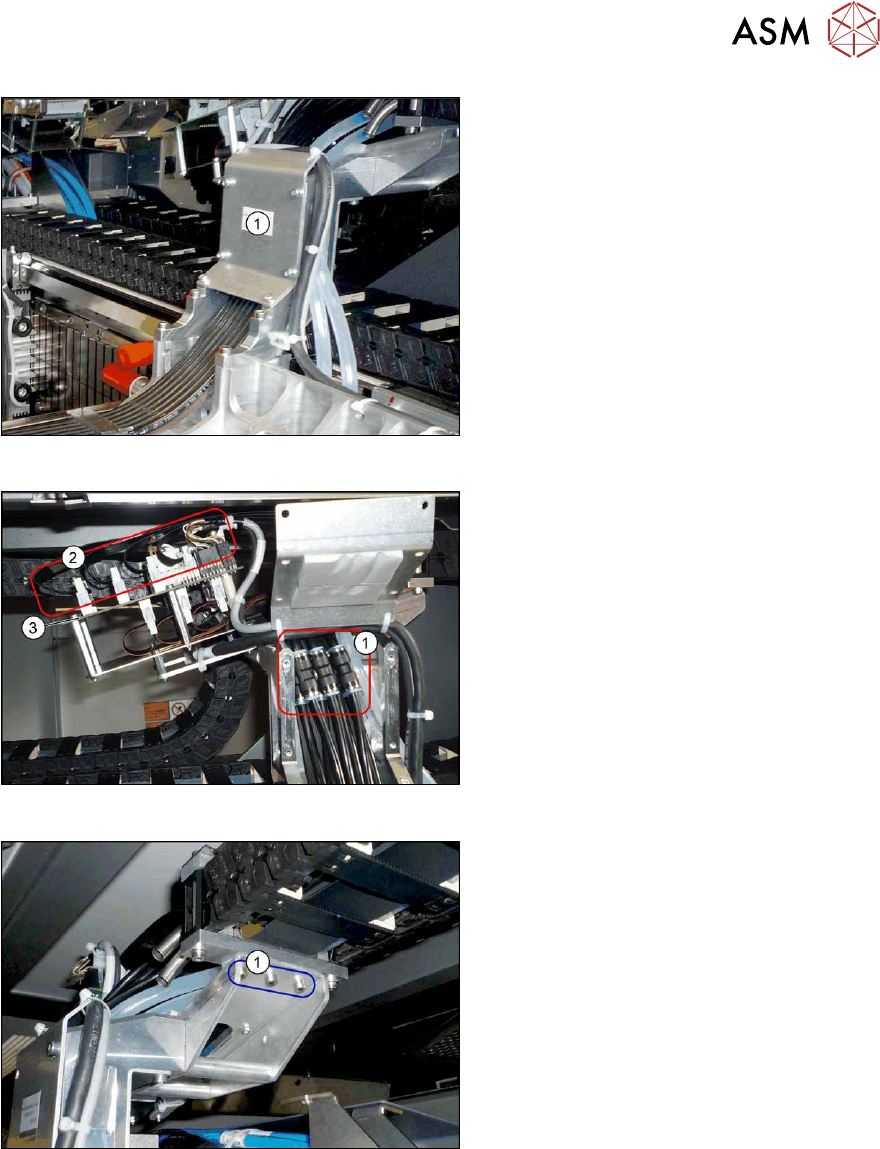

Abb.160: Abdeckung
► Entfernen Sie die sechs Befestigungs-
schrauben der Abdeckung(1)
und neh-
men Sie die Abdeckung ab.
Abb.161: Schläuche und Stecker
► Markieren Sie die Positionen der
Schläuche auf beiden Seiten der Kupp-
lungen(1)
, so dass Sie diese später
wieder eindeutig zuordnen können.
► Stecken Sie die Schläuche von den
Kupplungen ab.
► Markieren Sie die Positionen der Ste-
cker(2)
auf dem Portalinterface(3), so
dass Sie diese später wieder eindeutig
zuordnen können.
► Stecken Sie die Kabel vom Portalinter-
face ab.
Abb.162: Befestigungsschrauben
► Entfernen Sie die Befestigungsschrau-
ben am oberen Ende des Kabel-
schlepps.
6 Portale
6.4 Kabelschlepp und Leiterplatten
130 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021

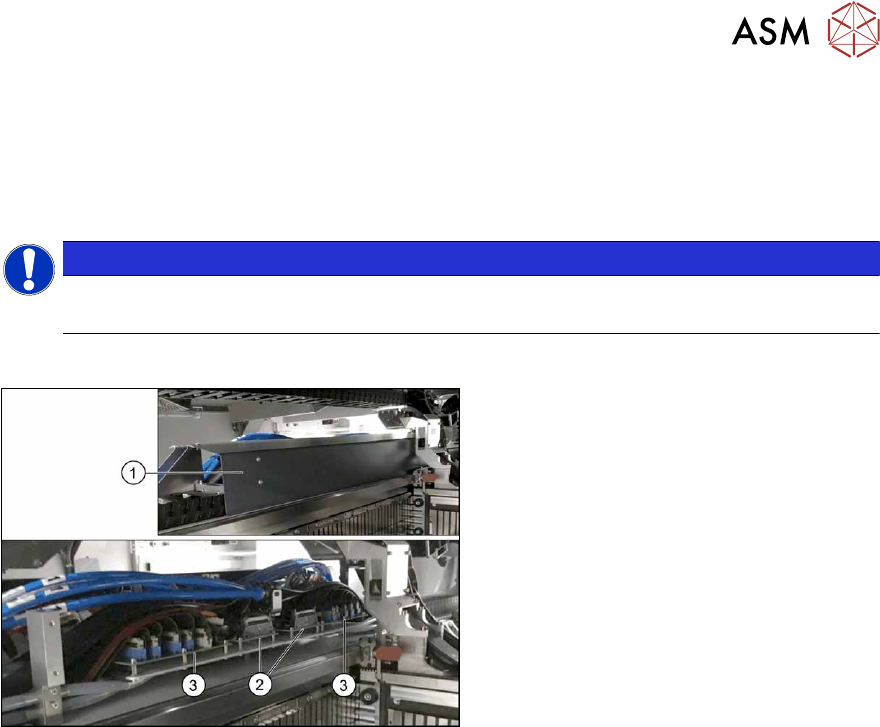

Abb.163: Kabel
► Demontieren Sie die Abdeckung(1)
über dem Schleppinterface(2).
► Markieren Sie die vom Kabelschlepp
kommenden Kabel am Schleppinter-
face, so dass Sie diese später wieder
eindeutig zuordnen können.
► Ziehen Sie die vom Kabelschlepp kom-
menden Kabel am Schleppinterface ab.
► Nehmen Sie den Kabelschlepp vorsichtig aus der Maschine. Nehmen Sie dazu ggf. eine
zweite Person zu Hilfe.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
► Reinigen Sie die Auflagefläche des Kabelschlepps am Maschinenständer mit einem tro-
ckenen Tuch.
► Hantieren Sie vorsichtig mit dem neuen Kabelschlepp.
► Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten Sie
auf scharfe Kanten.
► Bereiten Sie den Kabelschlepp vor. Legen Sie dazu den alten und den neuen Kabelschlepp
nebeneinander und passen Sie die Schlauchlängen des neuen Kabelschlepps an den alten
an.
► Aus fertigungstechnischen Gründen wird der neue Kabelschlepp mit Halter geliefert. Dieser
neue Halter kann vor dem Einbau demontiert und der in der Maschine verbleibende Halter
weiter verwendet werden.
Wird der neue Halter verwendet, dann müssen alle Anbauten (Platinen, etc.) vom alten an
den neuen Halter umgebaut werden.
► Bringen Sie den neuen Kabelschlepp vorsichtig in die vorgegebene Lage. Achten Sie darauf,
dass Sie den Kabelschlepp nicht knicken oder verdrehen.
► Stellen Sie sicher, dass die Energieführungskette parallel zum Maschinenständer läuft. Fah-
ren Sie dazu das Portal hin und her.
► Wenn die Schläuche nur schwer auf die Rohre geschoben werden können, dann befeuchten
Sie diese vorher mit Isopropanol.
► Sichern Sie alle Schrauben mit Loctite241.
6 Portale
6.4 Kabelschlepp und Leiterplatten
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 131
6.4.3 Schlepp-Interface tauschen
Teile, Hilfsmittel und Werkzeug
●
Schlepp-Interface Portal 2 und 4 kpl. [03071356-xx] oder
●
Schlepp-Interface Portal 1 und 3 kpl. [03071355-xx]
HINWEIS
Maschinen ab Serien-Nr. Hxxxx
Ab Serien-Nr. Hxxxx muss das Schlepp-Interface mindestens FS02 haben.
Übersicht

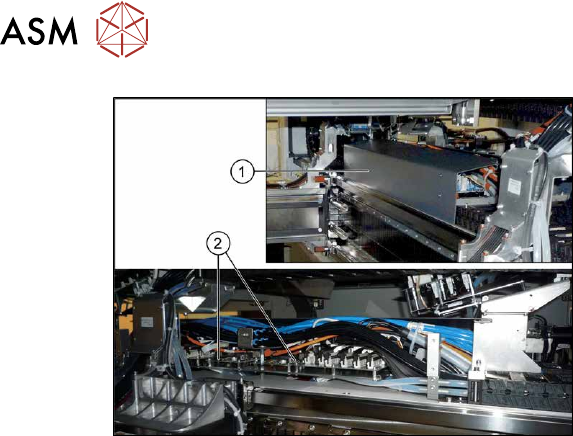

Abb.164: Übersicht Platinen
1. Abdeckung über dem Schlepp-Inter-
face
2. Vision-Base-Interface
3. Schlepp-Interface
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Entfernen Sie die Befestigungsschrauben der Abdeckung über dem Schlepp-Interface und
nehmen Sie die Abdeckung ab.
► Stecken Sie alle elektrischen Verbindungen zum Schlepp-Interface ab. Markieren Sie sich
ggf. die Positionen, so dass Sie diese später wieder eindeutig zuordnen können.
► Entfernen Sie die Befestigungsschrauben des Schlepp-Interface und nehmen Sie es aus der
Maschine.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
