9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
350 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.3.7 Betätiger/Schutzwinkel tauschen
Teile

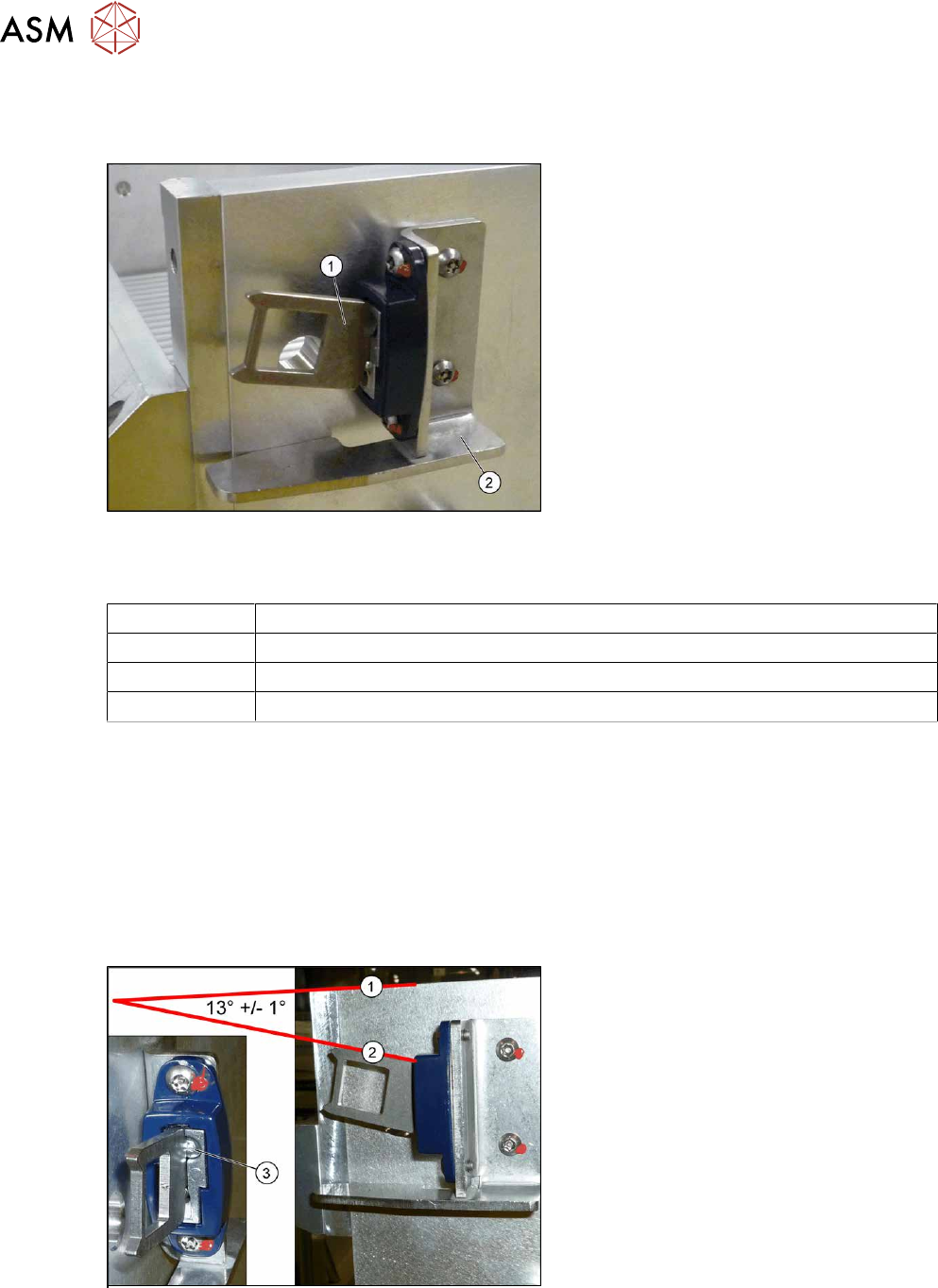

Abb.473: Betätiger
1. Betätiger AZ335 Schmersal
[03013488‑xx]
2. Schutzwinkel: Halter und Schutz für
Betätiger [03095447‑xx]
Hilfsmittel und Werkzeug
00376503-xx Satz Torx-Winkelschraubendreher mit Kugelkopf
03148413-xx Bit 1/4, TX20 mit Bohrung (für Schraube ISO 7380-TX mit Pin - M4)
00353832-xx Inbusschlüsselsatz
00334892‑xx Loctite 243
Ausbau
► Entfernen Sie die beiden Befestigungsschrauben des Betätigers/Schutzwinkels und nehmen
Sie den Betätiger/Schutzwinkel ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem folgende
Hinweise:
► Befestigen Sie den Betätiger mit zwei Befestigungsschrauben am Schutzwinkel (Drehmo-
ment 2,0Nm, Loctite 243).
Abb.474: Einstellung Betätiger
► Stellen Sie den Betätiger mit Hilfe der
Einstellschraube(3)
ein.
Zwischen der Oberkante(1)
des
Tisches und dem Betätiger(2)
muss
ein Winkel von 13°+/‑1°
eingestellt
werden.
Der Betätiger muss, ohne am Kunst-
stoff zu schleifen, in den Sicherheits-
schalter gleiten.
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 351
9.4 Docking-Station für BE-Wagen
GEFAHR
Betriebsanleitung beachten
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise aus der Betriebsanleitung!
9.4.1 Docking-Station für BE-Wagen – Übersicht
Abb.475: Docking-Station – Vorderseite
1 Docking-Station – komplett [00116933‑xx]
2 Drucktaster für Entriegelung [00334095-xx]
9.4.10
"Drucktaster für Entriegelung tauschen" [}366]
3 Netzteil und Druckregelventil für Verriegelungszylinder (hinter der Abdeckung)
9.4.2
"Netzteil tauschen" [}353]
4 Waagrechtspanner [03025104-xx]
9.4.5
"Waagrechtspanner tauschen" [}358]
5 Förderer-Entriegelung 40-fach [03011582‑xx]
9.4.7
"40-fach Förderer-Entriegelung tauschen" [}361]
6 Feeder Control Unit (FCU)
9.4.8
"Feeder-Control-Unit (FCU) tauschen" [}362]
7 Kurzhubzylinder der Sperreinheit [03034831‑xx]
9.4.4
"Kurzhubzylinder der Sperreinheit tauschen" [}356]
9 Bauelemente-Zuführung
9.4 Docking-Station für BE-Wagen
352 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.476: Docking-Station – Rückseite
1 Steuerventil [03003489-xx]
9.4.11
"Steuerventil tauschen" [}368]
2 Ein/Aus-Schalter
3 Feinsicherung [03033387‑xx]
9.4.3
"Feinsicherung tauschen" [}355]
4 Druckregelventil für Bulkcase-Feeder und Hauptanschluss (5,5bar)
9.4.6 "Positions-Endschalter der BE-Wagenverriegelung tauschen" [}359]
9.4.9 "Kopplung - Erdung und Druckluft für Bulk-Case tauschen" [}365]
