3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 63

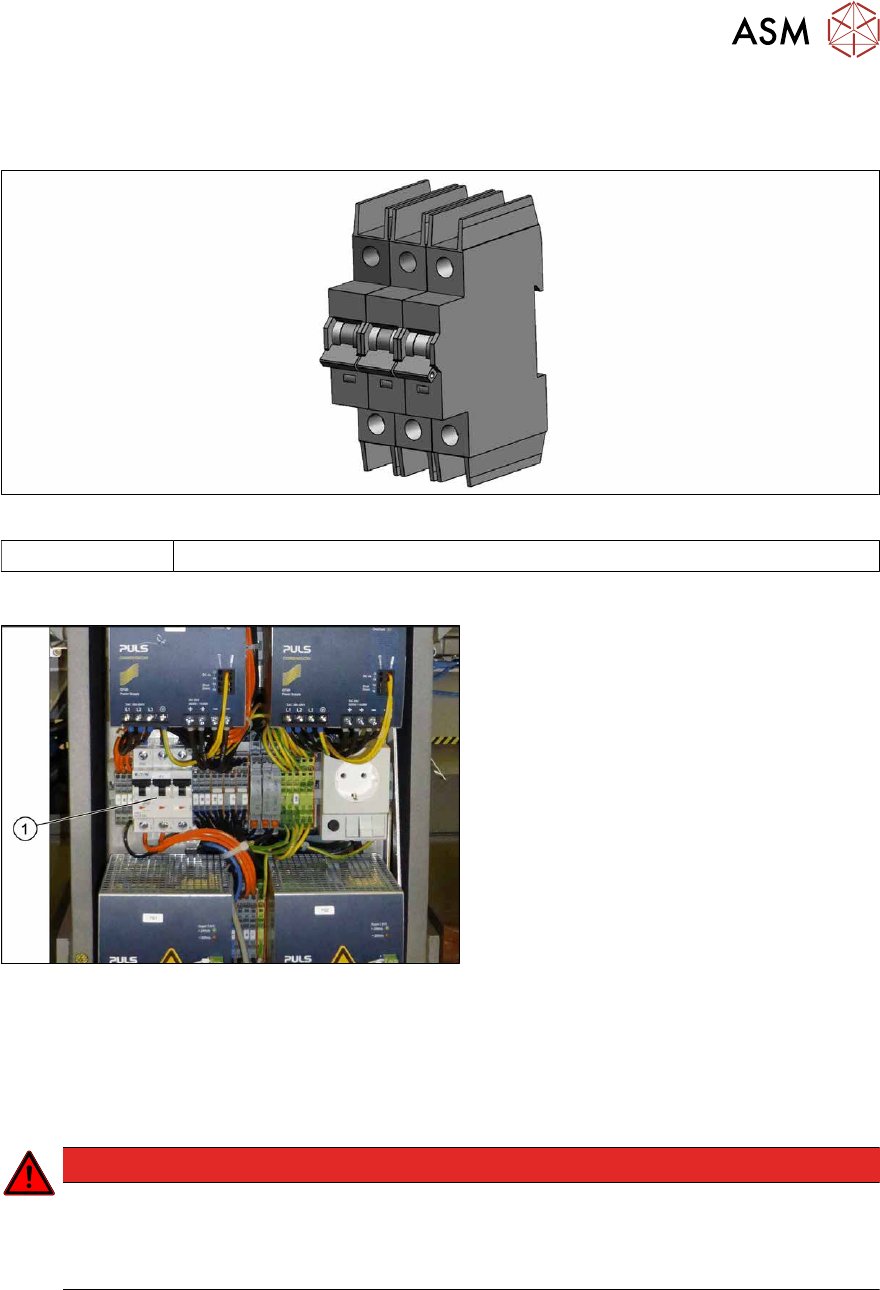

3.4.9 Leitungsschutzschalter tauschen
Teile
Abb.66: Leitungsschutzschalter
03118366‑xx Leitungsschutzschalter FAZ-C16/3-NA 16A 3p
Übersicht
Abb.67: Leitungsschutzschalter
1. Leitungsschutzschalter an der Vorder-
seite der Stromversorgung
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4.3
"Spannungsfrei-
heit prüfen" [}50].
► Ziehen Sie die elektrischen Verbindungen oben und unten am Leitungsschutzschalter ab.
Markieren Sie sich ggf. die Positionen um diese später wieder eindeutig zuordnen zu können.
► Nehmen Sie den Leitungsschutzschalter von der Montageschiene ab. Ziehen Sie dazu die beiden
schwarzen Laschen hinten links und hinten rechts am Leitungsschutzschalter nach unten.
► Nehmen Sie den Leitungsschutzschalter von der Montageschiene ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
64 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
3.4.10 Netzanschlusskabel tauschen
GEFAHR
Nur Elektro-Fachkraft – Betriebsanleitung beachten!
► Diese Tätigkeit darf nur durch eine geschulte Elektro-Fachkraft durchgeführt werden.
Teile, Hilfsmittel und Werkzeug
●
Kabel: Netzanschluss Maschine [00335210-xx]
●
Betriebsanleitung Ihrer Maschine
Übersicht
Abb.68: Kabel Netzanschluss
1. Netzanschlusskabel
2. Zugentlastung
3. Elektrische Anschlüsse
Aus-/Einbau
► Für den Aus- und Einbau lesen Sie die entsprechenden Abschnitte der Betriebsanleitung Ihrer
Maschine.
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4.3
"Spannungsfrei-
heit prüfen" [}50].
3 Stromversorgung
3.4 Stromversorgungs- und Trafomodul
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 65
3.4.11 Verteil- und Sicherungsplatine tauschen
Teile, Hilfsmittel und Werkzeug
●
Verteil- und Sicherungsplatine [03118289‑xx]
Übersicht
Abb.69: Verteil- und Sicherungsplatine
1. Verteil- und Sicherungsplatine
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
GEFAHR
Auf Spannungsfreiheit prüfen!
► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und
beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 3.4.3
"Spannungsfrei-
heit prüfen" [}50].
► Stecken Sie alle elektrischen Verbindungen der Platine ab. Markieren Sie sich ggf. die Posi-
tionen, um diese später wieder eindeutig zuordnen zu können.
3.4.11.1 "Verteil- und Sicherungsplatine" [}66]
Abb.70: Befestigungsschrauben
► Entfernen Sie die Befestigungsschrau-
ben an der Platine und am Erdungslei-
ter.
► Nehmen Sie die Platine ab.
Einbau
Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
