9 Bauelemente-Zuführung 9.3 BE-Wagen X-Serie 344 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 9.3 BE-Wagen X-Serie 9.3.1 BE-Wagen SIPLACE X-Serie 1 4 3 2 Abb.463: BE-Wagen SIPLACE X-Serie 1. Lenkrolle 2. Bockro…
9 Bauelemente-Zuführung
9.2 BE-Einzug
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 343
► Stellen Sie den Sensor mit dem Halteblech (4) und den Kunststoffschrauben "PT-Schraube
3.5x7-ST-10 gal. verzinkt" [03087342‑xx] bei eingeschalteter Maschine mit Hilfe der Langlö-
cher so ein, dass er bei eingesetztem Abwurfbehälter(6)
gerade eben reagiert. Der
Abstand(7)
zwischen Abwurfbehälter und Sensor muss hierbei 5mm betragen. Ist der
Abstand geringer kann der Abwurfbehälter überstehen und einen Kopf-Crash verursachen.
► Beobachten Sie hierzu bei eingeschalteter Maschine die Anzeige auf der Bedienoberfläche
oder den LED Status für den Sensor S1 (rechts LED1 / Links LED3) im Testmodus an der
FCU.
► Der Abfallbehälter darf maximal ein Spiel von 2mm nach oben haben.
Sehen Sie dazu auch...
2 2.8.2 "Abwurfbehälter und Sensoren - Übersicht" [}39]
2 2.8 "Pipettenwechsler und Abwurfbehälter" [}37]
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
344 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.3 BE-Wagen X-Serie
9.3.1 BE-Wagen SIPLACE X-Serie
1
4
3
2
Abb.463: BE-Wagen SIPLACE X-Serie
1. Lenkrolle
2. Bockrolle
3. Verriegelungsleiste
4. Auflageblock
9.3.2 Bock-/Lenkrolle tauschen
VORSICHT
Schweres Maschinenteil!
Für den Ausbau der Bock-/Lenkrollen muss der BE-Wagen auf die Seite gelegt werden.
Hierfür werden zwei Personen benötigt, da der BE-Wagen sehr schwer ist.
Teile, Hilfsmittel und Werkzeug
Abb.464: Bock- und Lenkrollen (am Beispiel SIPLACE
X‑Serie)
1. Bockrolle [00341918-xx]
2. Lenkrolle [03004958-xx]
●
Zweite Person
Ein-/Ausbau
► Entfernen Sie alle Förderer vom BE-Wagen.
► Fahren Sie den BE-Wagen aus der Maschine.
► Legen Sie den BE-Wagen seitlich auf eine geeignete Unterlage.
► Entfernen Sie die Befestigungsschrauben der auszutauschenden Bock-/Lenkrolle.
► Setzen Sie die neue Bock-/Lenkrolle ein.
► Stellen Sie den BE-Wagen wieder auf die Rollen.
9 Bauelemente-Zuführung
9.3 BE-Wagen X-Serie
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 345
9.3.3 Verriegelungsklinke tauschen
Teile

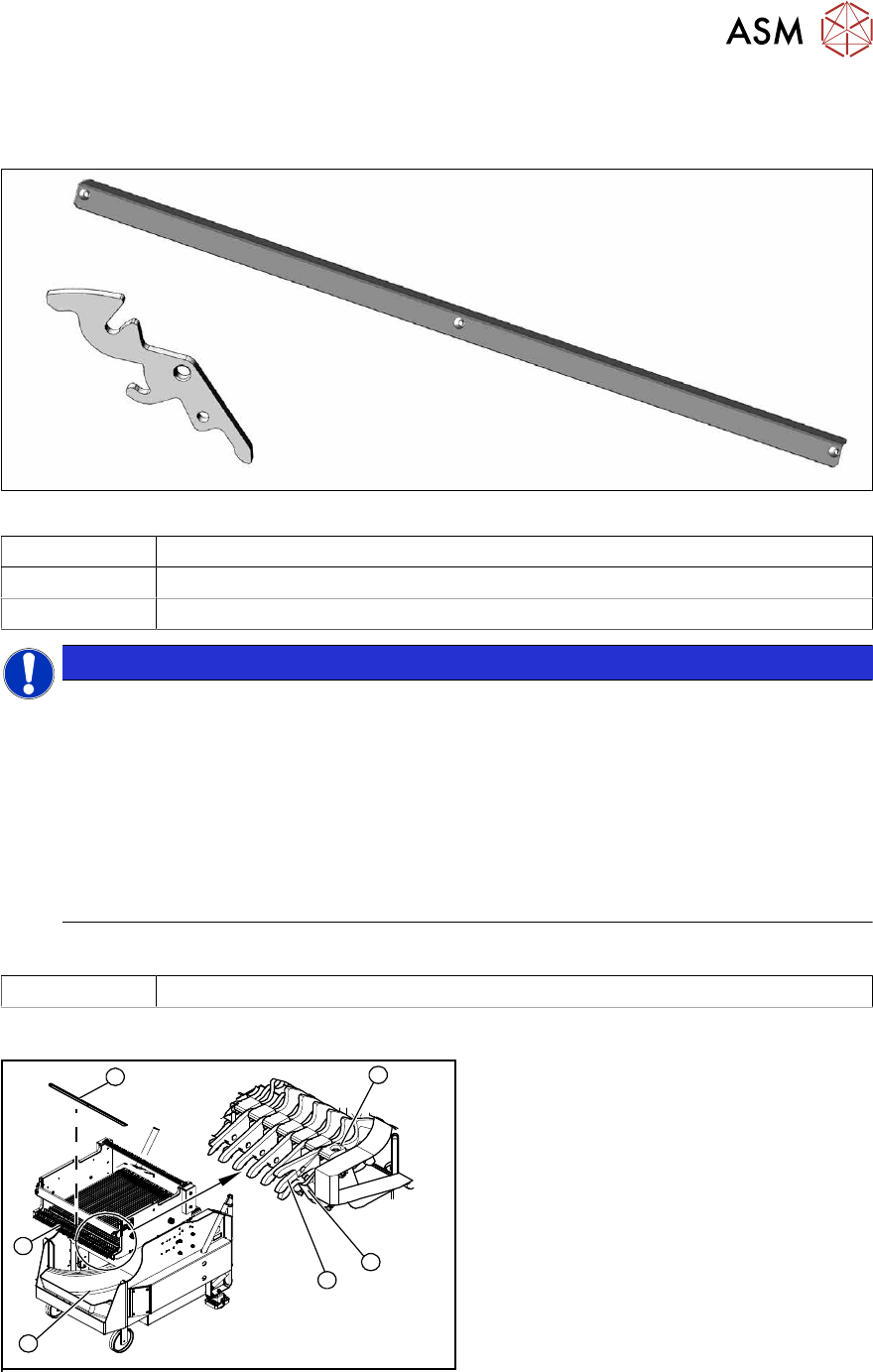

Abb.465: Verriegelungsklinke und Abdeckblech
03069205-xx Verriegelungsklinke einzeln
03077142-xx Abdeckblech Verriegelungsleiste
03010352-xx Zugfeder
HINWEIS
BE-Wagen SIPLACE TX/X/SX-Serie
Für BE-Wagen der SIPLACE TX-, SX- und X-Serie (S) wird pro Fördererspur eine Verrie-
gelungsklinke benötigt.
► Fördererverriegelung [03023777-xx] mit 40 Verriegelungsklinken
(1x je BE-Wagen SIPLACE TX/X-Serie (S)/SX4)
► Fördererverriegelung [03057284-xx] mit 30 Verriegelungsklinken
(1x je 30-Spur-, 2x je 60-Spur-BE-Wagen SIPLACE SX1/SX2)
ð Die Fördererverriegelung kann auch komplett vom BE-Wagen demontiert und
getauscht werden.
Hilfsmittel und Werkzeug
00353832-xx Inbusschlüsselsatz
Übersicht
4
6
5
1
3
2
Abb.466: Verriegelungsklinke am BE-Wagen tauschen
1. Gurtabfallbehälter
2. Abdeckung
3. Lage der Förderer-Verriegelung kom-
plett
4. Verriegelungsklinke
5. Zugfeder
6. Andruckplatte (unter der
Abdeckung(2)
)
