9 Bauelemente-Zuführung
9.1 Schneidgerät
308 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
9.1.10 Messersatz tauschen
VORSICHT
Verletzungsgefahr!
An den Messern und am Abstreifer besteht Verletzungsgefahr.
► Tragen Sie feste Schutzhandschuhe!
► Fassen Sie niemals von unten in das Schneidgerät oder von oben in den Leergurtleit-
kanal.
► Stellen Sie sicher, dass sich auch an den ausgebauten, neben der Maschine abgeleg-
ten Messern niemand verletzen kann!
Teile
HINWEIS
Messer drehen
Das feste und das bewegliche Messer sind beidseitig geschliffen. Bei Verschleiß können
die Messer um 180Grad gedreht montiert werden.

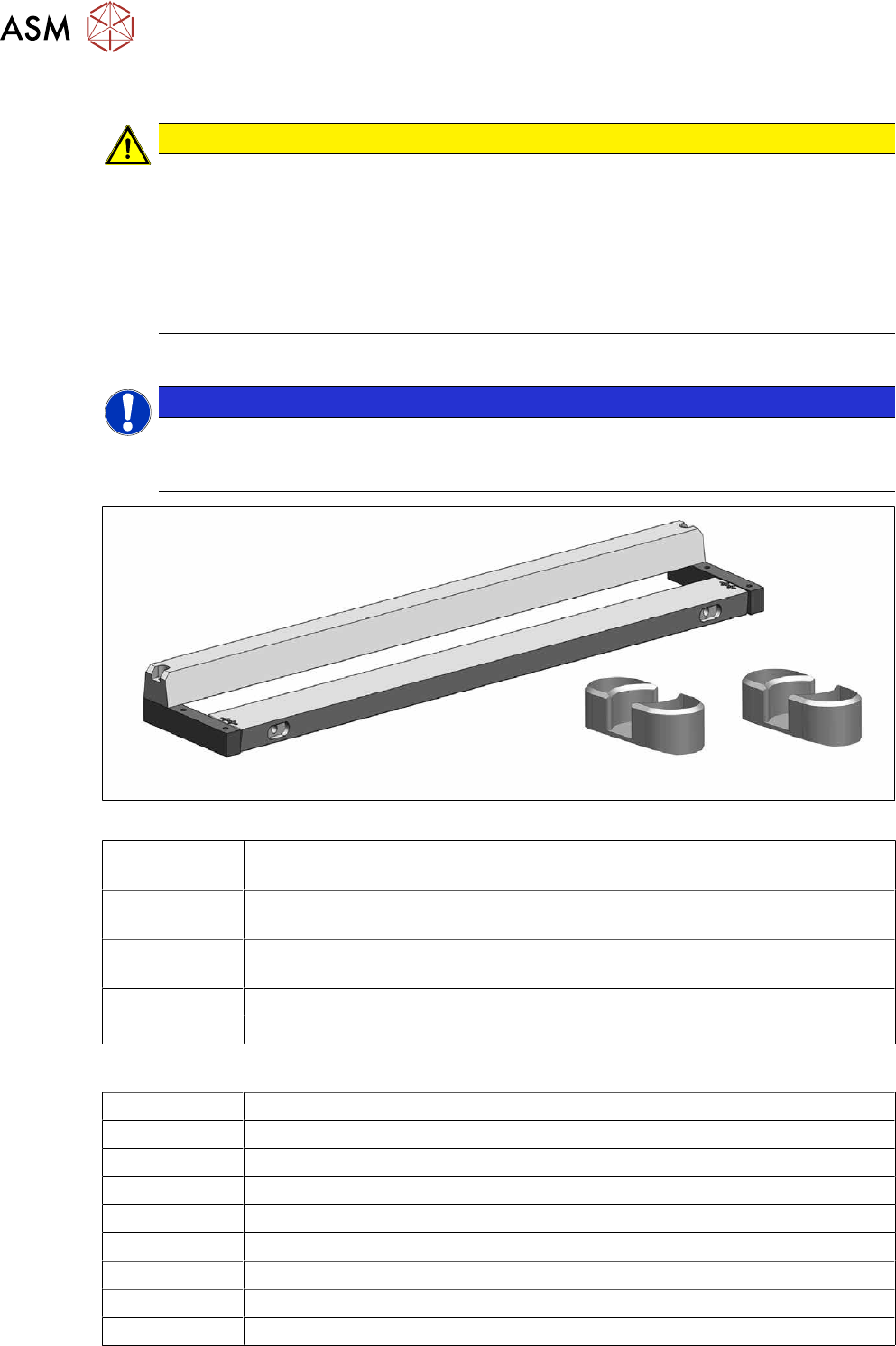

Abb.406: Messersatz und zwei Messerabdeckungen
03009259-xx Messersatz abgestimmt (Schneidgerät HF) (passend für TX-Schneidgerät
pneumatisch [03066690‑xx])
03000553-xx 2x Messerabdeckung (Schneidgerät HF) (Abdeckung für Schrauben
bewegliches Messer)
03057290‑xx 2x Innensechskant-Zylinderschrauben ISO4762-M5x35-12.9, geomet 321+VL
(Schrauben für bewegliches Messer)
03000518-xx 2x Gelenk (Schneidgerät HF)
03036943-xx 2x DIN71412-BM6 (Schmiernippel)
Hilfsmittel und Werkzeug
03121952-xx Schmierfett BEM 34-132, 400 g Kartusche
03123777-xx Einhand-Fettpresse für 400ml Kartusche
03020782-xx Interflon Fin Grease
00334892‑xx Loctite 243
00091001-xx Feste Arbeitshandschuhe Leder
03078400‑xx Drehmoment-Schraubendreher ESD 1,0-5,0 Nm
00376625‑xx Drehmomentschlüssel 2,5‑25Nm
03078706‑xx Bithalter für Schraubendreher TorqueVario
Inbus Bit-Einsatz Gr. 3-6
9 Bauelemente-Zuführung
9.1 Schneidgerät
Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021 309
00096290-xx Gabelschlüsselsatz
00094020-xx Fühlerlehre Gr. 20 - 0,05 - 1,0 mm
Schablonierpinsel
Tuch
Zwei große Parallelzwingen und ein stabiler Tisch mit ebener Fläche zum Auf-
spannen des ausgebauten Schneidgerätes
00353832-xx Inbusschlüsselsatz
Seitenschneider
Kabelbinder
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}17]
► Bauen Sie das Schneidgerät aus der Maschine aus.
9.1.4 "Schneidgerät am BE-Einzug tauschen" [}296]
Abb.407: Abdeckblech
► Entfernen Sie die Befestigungsschrau-
ben(2)
am oberen Abdeckblech(1)
und nehmen Sie dann das obere
Abdeckblech heraus.
Abb.408: Prallblech
► Entfernen Sie die beiden Schrauben(1)
an der Vorderseite und die fünf Schrau-
ben(2)
an der Innenseite, mit denen
das Prallblech befestigt ist.
► Entfernen Sie die Prallblecheinheit vom
Schneidgerät.
9 Bauelemente-Zuführung
9.1 Schneidgerät
310 Serviceanleitung SIPLACE X-Serie S (ab Hxxxx) 01/2021
Abb.409: Kunststoffkappen
Von der Unterseite des Schneidgerätes
haben Sie leichten Zugang zur Kunststoff-
kappe.
► Entfernen Sie die Kunststoffkappen(1)
über den Befestigungsschrauben auf
beiden Seiten des beweglichen Mes-
sers.
► Entfernen Sie die beiden Schrauben.
Abb.410: Bewegliches Messer
► Lösen Sie das bewegliche Messer(2)
vom Kolben(1) des Kurzhubzylinders.
VORSICHT!
Verletzungsgefahr!
Es besteht Verletzungsgefahr an der
Schneidkante der Messer.
.
Abb.411: Schneidgerät
► Entfernen Sie die beiden Befestigungs-
schrauben(1)
des festen Messers(2).
► Entfernen Sie die Befestigungsschrau-
ben des rechten und linken Abstreifer-
halters(3)
über dem beweglichen Mes-
ser.
VORSICHT!
Nicht alle Schrauben!
Die beiden Schrauben (4) dürfen nicht
gelockert werden
.
► Entnehmen Sie die Abstreiferhalter mit
dem Abstreifer (5)
und legen diese Ein-
heit vorsichtig ab (Abstreifer nach
oben).
