Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 3 Caracté ristiques techniques et composants À partir de la version logiciel le SR.713.1 Édition 12/2020 3.5 Di mensions et poids 113 3.5.4 Rayons de manoeuvre…
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.5 Dimensions et poids À partir de la version logicielle SR.713.1 Édition 12/2020
112
3.5.3 Hauteur du capot de protection relevé
3

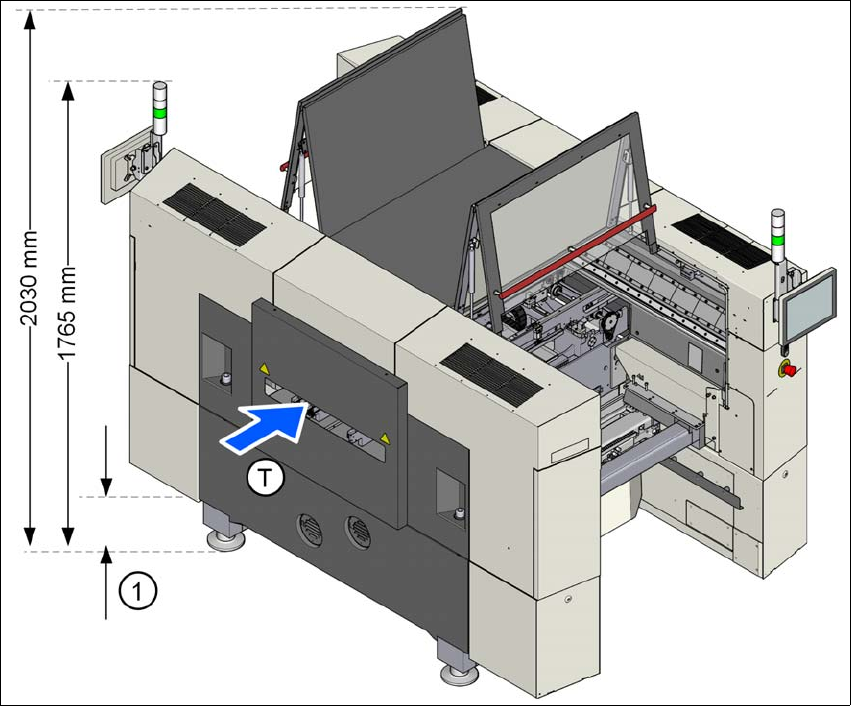

Fig. 3.5 - 2 Hauteur du capot de protection relevé – dimensions en millimètres
Les dimensions indiquées se rapportent à la hauteur de transport de CI maximale qui est de 950
mm.
(1) La hauteur varie en fonction de la hauteur réglée pour le convoyeur CI
– avec une hauteur de 900 mm du convoyeur CI = 120 mm ± 15 mm
– avec une hauteur de 930 mm du convoyeur CI = 150 mm ± 15 mm
– avec une hauteur de transport des CI de 950 mm = 170 mm ± 15 mm
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.5 Dimensions et poids
113
3.5.4 Rayons de manoeuvre des chariots de composants sur la SIPLACE SX1/SX2
3

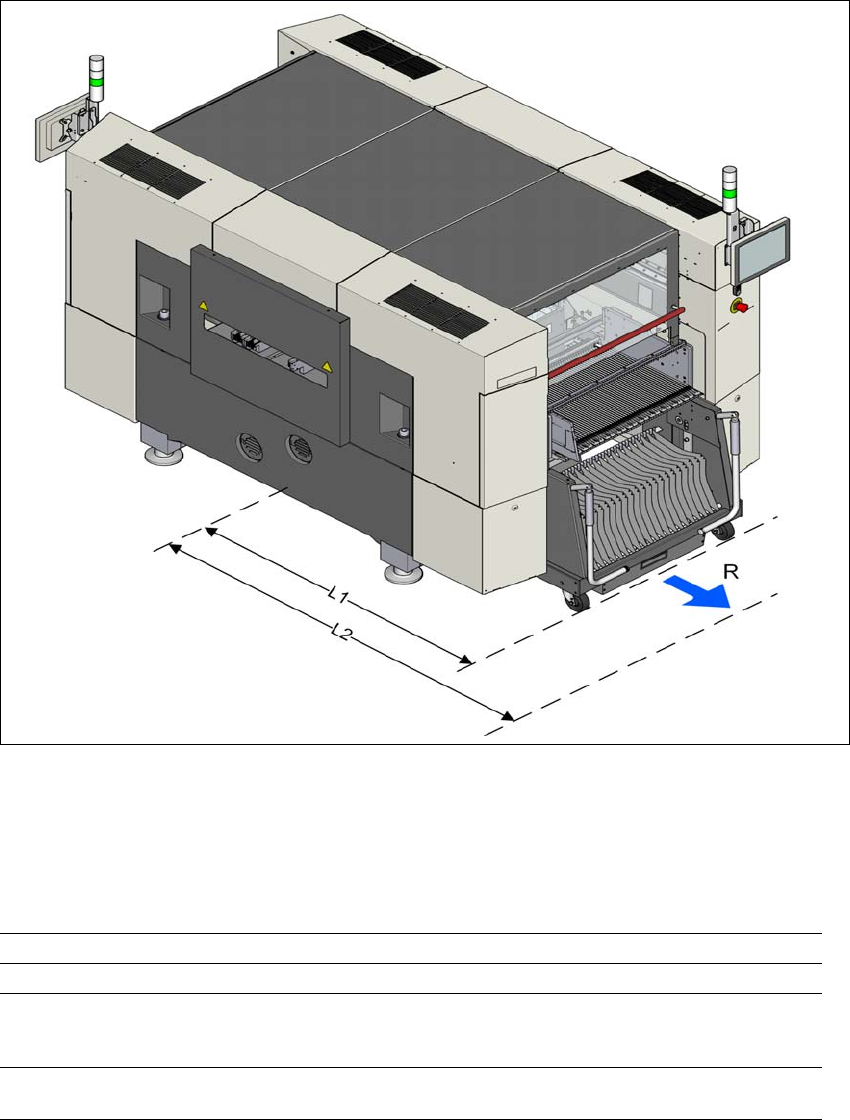

Fig. 3.5 - 3 Rayons de manoeuvre des chariots de composants sur l'automate SX1/SX2
Les rayons de manoeuvre R des chariots de composants sur l'automate SX1/SX2 sont les
suivants :
3
3
Emplacement 1 (extérieur) Emplacement 2 (intérieur)
Rayon de manoeuvre R 760 mm 760 mm
Distance L1 : entre le centre de
la machine et le rebord extérieur
du chariot de composants
1300 mm 1175 mm
Distance L2 : entre le centre de
la machine et le mur
2060 mm 1935 mm
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.5 Dimensions et poids À partir de la version logicielle SR.713.1 Édition 12/2020
114
3.5.5 Centre de gravité de l'automate SX1/SX2
3

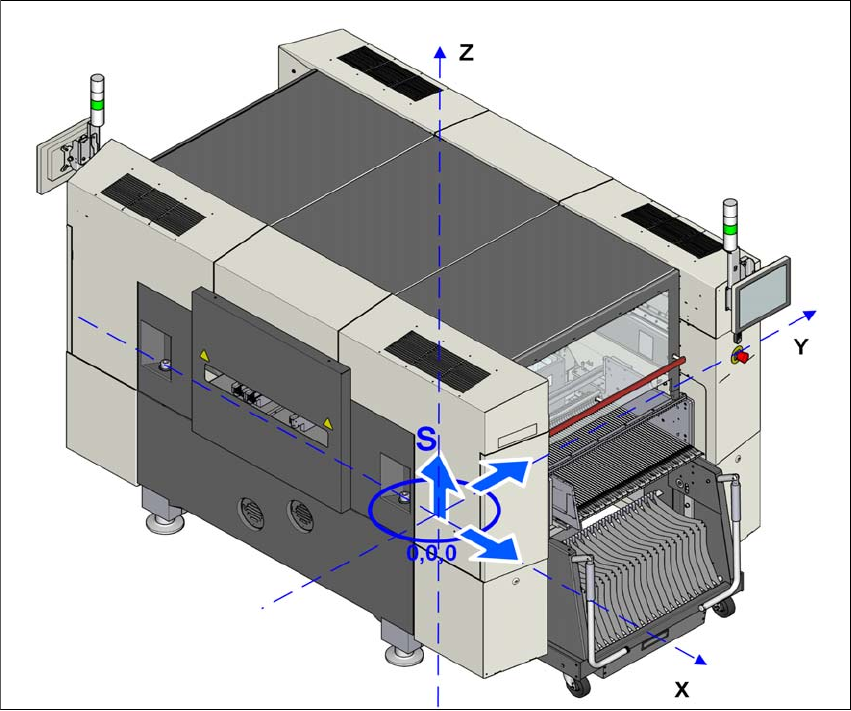

Fig. 3.5 - 4 Centre de gravité des automates SX1/SX2 en millimètres
Coordonnée x 0 mm
Coordonnée y 0 mm
Coordonnées z 738,5 mm
Ces coordonnées du centre de gravité sont valables pour l'automate de report dans le cas d'une
hauteur du convoyeur de CI de 900 mm.
