6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 É ditions V2 et V3 6.15 Smart Pin Support À partir de la version logicielle SR.713. 1 Édition 12/2020 338 6.15 Smart Pin Support N° de référe nce 030896…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.14 Broche de support
337
6.14 Broche de support
N° de référence 00119680-xx Support Pin
Les circuits imprimés larges ont tendance, à fléchir lors du report, de sorte que, dans certaines
circonstances, les composants ne sont plus reportés avec la précision souhaitée. Même les cir-
cuits imprimés fortement cintrés influencent la précision du report. Ce problème se résout facile-
ment en plaçant des broches de support sur la table élévatrice.
6
Fig. 6.14 - 1 Broche de support
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.15 Smart Pin Support À partir de la version logicielle SR.713.1 Édition 12/2020
338
6.15 Smart Pin Support
N° de référence 03089621-xx Smart Pin Support
N° de référence 03087404-xx Magasin SPS L10 cpl.
N° de référence 03087508-xx Magasin SPS Q10 cpl.
Les circuits imprimés larges ont tendance, à fléchir lors du report, de sorte que, dans certaines
circonstances, les composants ne sont plus reportés avec la précision souhaitée. Même les cir-
cuits imprimés fortement cintrés influencent la précision du report. Ce problème se résout facile-
ment en plaçant des broches de support sur la table élévatrice.
6
Fig. 6.15 - 1 Broche de support
L'option Smart Pin Support permet de placer automatiquement les broches de support sur la
table élévatrice. Un module préhenseur est utilisé à cet effet, qui prélève les broches de support
d'un magasin spécial et les place aux positions déterminées.
6
NOTA
Vous trouverez la description détaillée dans la « Notice d'utilisation Smart Pin Support »,
allemand+anglais [n° de référence 00197001-xx].
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.15 Smart Pin Support
339
6

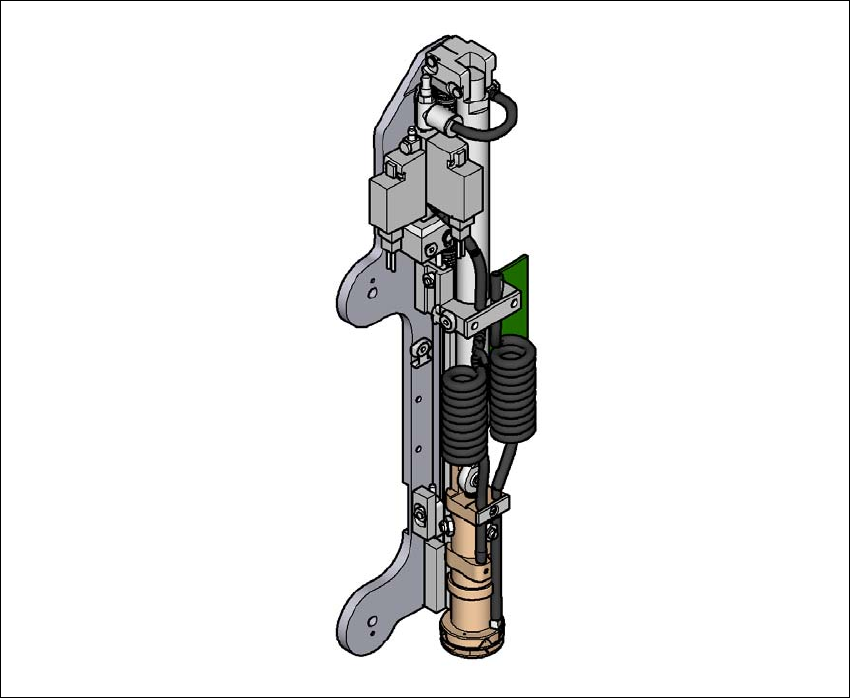

Fig. 6.15 - 2 Module préhenseur du Smart Pin Support
Le module préhenseur est monté sur le portique. Ce module préhenseur prélève les broches de
support des magasins prévus à cet effet et les positionne sur la table élévatrice. Les positions des
broches de support dans l'automate de report sont déterminées dans l'éditeur des circuits impri-
més de SIPLACE Pro pour chaque face de circuit imprimé.
Deux magasins différents pour le changement automatique de 10 broches de support max. sont
à votre disposition pour différentes configurations de la machine. Ces magasins sont fixés sur un
support de magasins et sont montés sur le dispositif d'alimentation du chariot de composants.
– Smart Pin Support - type de magasin Q10 [N° de référence 03087404-xx]
– Smart Pin Support - type de magasin L10 [N° de référence 03087508-xx]
