5.11 Observer les affichages sur le module d'alimentation
5

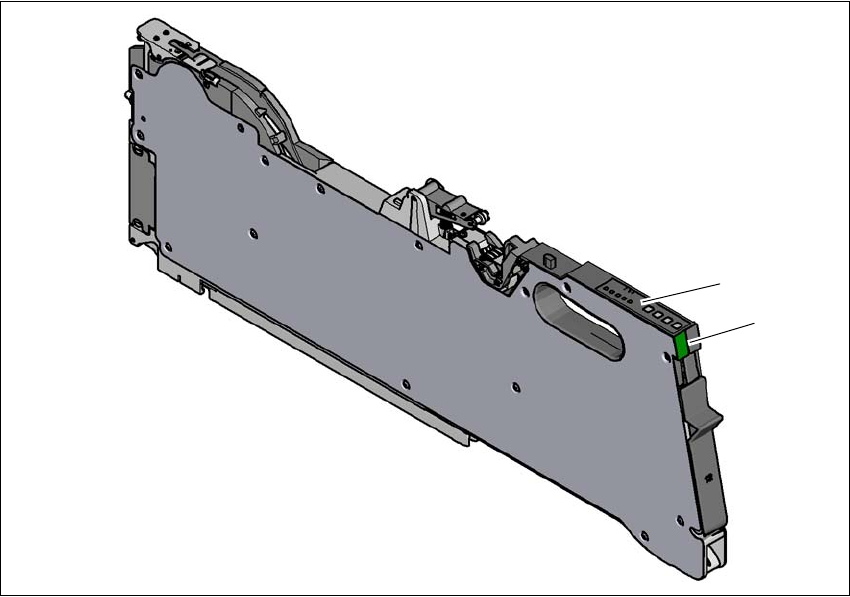

Fig. 5.11 - 1 SIPLACE SmartFeeder X
(1) Panneau de commande - Affichage LED
(2) Affichage d'état
(2)
(
1)
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.11 Observer les affichages sur le module d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
280
5.11.1 Panneau de commande - Affichage LED
Les SIPLACE SmartFeeders sont équipés, pour signaliser les états de service, d'un panneau de
commande avec affichages LED pour chaque piste.
5
Fig. 5.11 - 2 Bouton, LED et affichages d'état : Exemple du SIPLACE SmartFeeder 2x8 mm
(1) Touche Confirmation
(2) Touche FILM
(3) Touche Recul
(4) Touche Avance
(5) Touche Changement de piste entre droite et gauche
(6) LED L, piste gauche active
(7) LED Largeur de pas 1 mm piste gauche
(8) LED Largeur de pas 2 mm piste gauche
(9) LED Largeur de pas 4 mm piste gauche
(10) LED Largeur de pas 8 mm piste gauche
(11) LED R, piste droite active
(12) LED Largeur de pas 1 mm piste droite
(13) LED Largeur de pas 2 mm piste droite
(14) LED Largeur de pas 4 mm piste droite
(15) LED Largeur de pas 8 mm piste droite
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.11 Observer les affichages sur le module d'alimentation
281
5.11.2 Affichage d'état
– Vert :
Le module d'alimentation est prêt à être utilisé et se trouve dans la configuration actuelle.
– Orange :
Un avertissement est signalisé.
– Rouge :
Un défaut de fonctionnement est survenu.
–Arrêt:
Le module d'alimentation ne se trouve pas dans la configuration actuelle.
5
5
5
NOTA
« LED éteinte » seulement pour des modules d'alimentation contenus dans configuration
Le contrôleur d'automate de report éteint l'affichage d'état des modules d'alimentation,
qui ne sont pas englobés dans la configuration.
Le statut « LED éteinte » ne se trouve que lorsqu'une mission a été donnée à la ligne par
le système de programmation. Ceci facilite à l'utilisateur le contrôle des modules d'ali-
mentation, car il ne doit surveiller que les modules d'alimentation qui sont contenus dans
la configuration.
NOTA
Processus de configuration : Activation de la LED de chaque module d'alimentation
Lors du processus de configuration même, - aucune information de configuration n'est
envoyée à la station, aucune mission n'est envoyée par SIPLACE à la station ou à la
ligne - , la LED est activée sur chaque module d'alimentation après l'insertion. L'opéra-
teur est, ainsi, informé si tout est en ordre.
