Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Install ation et mise en service À partir de la version logiciel le SR.713.1 Édition 12/2020 4.3 Installer l'automate de report 215 4.3.7.2 Cotes d'…
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
214
4.3.7 Cotes d'écartement des pieds de la machine et des bords de convoyage de
CI fixes
4.3.7.1 Mesures de distance des pieds de la machine du convoyeur simple de CI
4

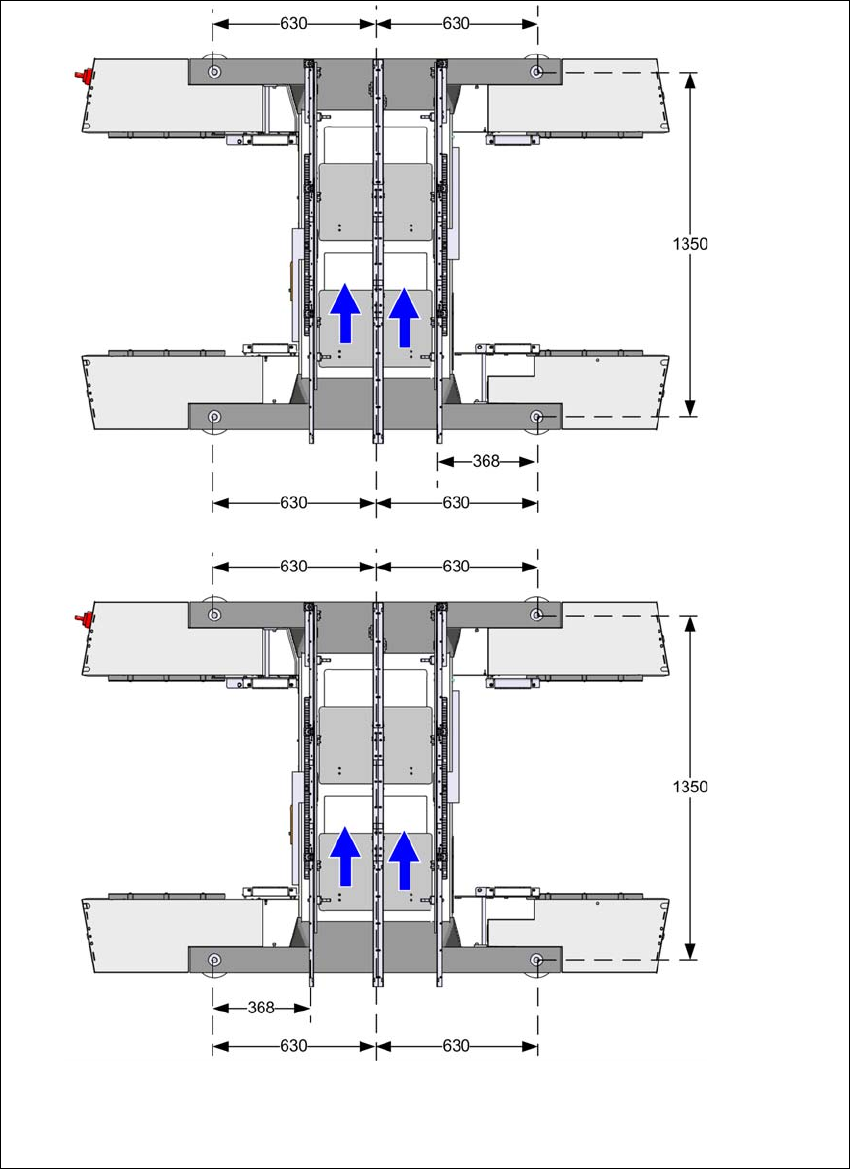

Fig. 4.3 - 5 Cotes d'écartement des pieds de la machine du convoyeur simple de CI en millimètres
Mâchoire fixe du convoyeur
sur la position maximale à
droite
a
.
Mâchoire fixe du
convoyeur sur la posi-
tion maximale à
gauche
a
.
a) La cote dépend de la position de la mâchoire fixe.
Toutes les cotes sont en mm.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
215
4.3.7.2 Cotes d'écartement des pieds de la machine du convoyeur double de CI
4
Fig. 4.3 - 6 Cotes d'écartement des pieds de la machine du convoyeur double de CI en millimètres
Mâchoire fixe du
convoyeur sur la posi-
tion maximale à
gauche
a
.
Mâchoire fixe du convoyeur sur la
position maximale à droite
a
.
a) La cote dépend de la position de la mâchoire fixe.
Toutes les cotes sont en mm.
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
216
4.3.7.3 Distance entre des pieds de la machine à l'automate de report et au WPC5/WPC6
4
Fig. 4.3 - 7 Distance entre des pieds de la machine à l'automate de report et au WPC5/WPC6 en millimètres
4.3.8 Intégration de l'automate de report dans la ligne
Respectez les avertissements généraux décrits dans la section 4.3.1, page 205.
Observez les avertissements fournis dans la section 4.3.2 , page 206 pour le transport de
l'automate de report.
Vous trouverez des outils et moyens auxiliaires dans la section 4.3.5, page 209.
4.3.8.1 Alignement et ajustage de l'automate de report au sein de la ligne
Soulevez l'automate de report à l'aide du chariot élévateur à fourche jusqu'à ce que les pieds
de machine ne touchent plus le sol.
Déterminez la hauteur de convoyeur de CI des automates de report de la ligne puis réglez
approximativement la hauteur à l'aide du boulon à six pans destiné au réglage de la hauteur.
Montez le cas échéant les pieds de la machine pour chaque hauteur du convoyeur de CI (voir
4.3.6 sur la page 210).
a) La cote dépend de la position de la mâchoire fixe.
Toutes les cotes sont en mm.
