2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX 2 Éditions V2 et V3 2.3 Classification des systèmes optique s À partir de la version logicielle SR.713.1 Édition 12/2020 66 2.3.2 Classification des s…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.3 Classification des systèmes optiques
65
2.3 Classification des systèmes optiques
2.3.1 Classification de l'ensemble de la machine
2
2.3.1.1 Classification laser
Les modules suivants se voient affecter la catégorie de laser 2 :
2
Les modules suivants se voient affecter la catégorie de laser 3B :
2
L'automate de report opérationnel est affecté à la classe de risque 2.
Les classes de risque sont déterminées selon CEI 60825-1:2014.
Module Données
Détecteur de composants sur la SpeedStar Puissance de sortie optique maximale : < 1 mW
Longueur d'onde : 635 nm
Détecteur de composants sur la MultiStar
CPP
Puissance de sortie optique maximale : < 1 mW
Longueur d'onde : 635 nm
Barrières lumineuses à laser sur le
convoyeur de CI
Puissance de sortie optique maximale : < 1 mW
Longueur d'onde : 650 nm
Lecteur de codes-barres de circuits impri-
més 1D
(Datalogic DS1500)
Puissance de sortie optique maximale : --
Longueur d'onde : 658 nm
Module Données
Module laser de coplanarité 3D Puissance de sortie optique maximale : 60 mW
Longueur d'onde : 670 nm
Voir section 6.7
Module laser de coplanarité 3D,
page 326
.
2 Sécurité de fonctionnement Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
2.3 Classification des systèmes optiques À partir de la version logicielle SR.713.1 Édition 12/2020
66
2.3.2 Classification des systèmes de caméra
2.3.2.1 Types de caméras avec LED lumineuses - groupe de risque 1
Des LED lumineuses sont installées dans les caméras suivantes. Celles-ci sont affectées à la
classe de risque 1 selon CEI 62741 :
– Caméra à composants types 30 et 45 pour SIPLACE MultiStar (CPP)
– Caméra à composants de type 23 et 41 pour SIPLACE SpeedStar (C&P20 P)
– Caméra à composants stationnaire de type 25 et 33 pour SIPLACE MultiStar (CPP) et SI-
PLACE TwinStar
– Caméra pour circuits imprimés de type 28
2
2.3.2.2 Types de caméras avec LED bleues - groupe de risque 2
Des LED ultra-brillantes bleues sont installées dans les caméras suivantes. Celles-ci sont affec-
tées à la classe de risque 2 selon CEI 62741 :
– Caméra à composants de type 48 pour SIPLACE SpeedStar (C&P20 P2)
2
NOTA
Groupe de risque 1
Ne regardez pas dans le rayon de la caméra prête à fonctionner !
2
Groupe de risque 2
Les caméras équipées de LED bleues
ultra-brillantes peuvent émettre
des rayonnements dangereux.
Ne regardez pas dans le rayon de la caméra prête à fonctionner !
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 2 Sécurité de fonctionnement
À partir de la version logicielle SR.713.1 Édition 12/2020 2.4 Consignes de sécurité relatives au transport de l'automate de report
67
2.4 Consignes de sécurité relatives au transport de
l'automate de report
2

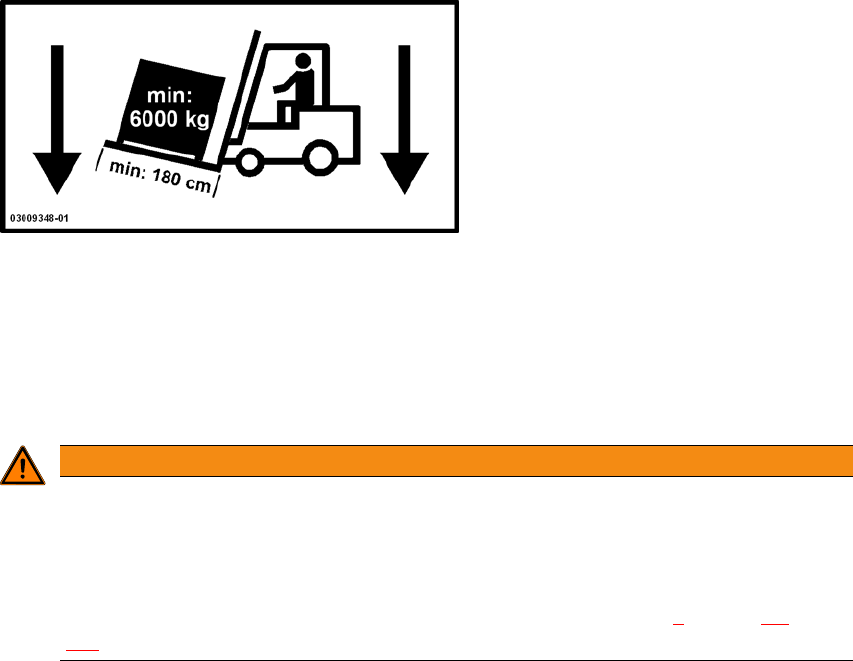

Pour le transport de l'automate, employez un chariot élévateur à fourche qui possède la spécifi-
cation suivante :
Longueur de la fourche min. 1800 mm
Force portante min. 6000 kg
Largeur intérieure de la fourchemin. 350 mm
2
2
AVERTISSEMENT
Risque de basculement !
Si les spécifications imposées pour le chariot élévateur à fourche ne sont pas respectées,
il y un risque de basculement.
Utilisez seulement le chariot élévateur à fourche spécifié pour le transport.
Le transport correct de l'automate de report est décrit dans le chapitre 4
, section 4.1, page
185
.
