6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.5 SIPLACE JTF-M À partir de la version logicielle SR.713.1 Édition 12/2020
320
6.5 SIPLACE JTF-M
N° de référence 00166671-xx SIPLACE JTF-M
6.5.1 Description
Le SIPLACE JTF-M est un changeur automatique et rapide pour plateaux alvéolés JEDEC stan-
dard. Sur les automates de report SIPLACE SX1/SX2, on peut installer, à la place du chariot de
composants, un SIPLACE JTF-M sur une table stable. Le SIPLACE /JTF-M occupe une zone dé-
terminée de pistes sur la table fixe. Sur les pistes libres, Linear-Feeders, Glue-Feeders ou LDU-
X peuvent être configurés.
Le SIPLACE JTF-M approvisionne jusqu'à 18 plateaux alvéolés JEDEC minces ou 14 plateaux
alvéolés JEDEC épais (en fonction du type de magasin) dans une cassette pouvant être rempla-
cée et les met à disposition de manière sélective. L'automate de report peut être alimenté par plu-
sieurs types de composant avec une durée de changement constante de plateau alvéolé.
6
NOTA
Vous trouverez la description détaillée dans la
« Notice d'utilisation JTF-M », allemand+anglais [n° de référence 00197453-xx].
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.5 SIPLACE JTF-M
321
6.5.2 Vue d'ensemble
6

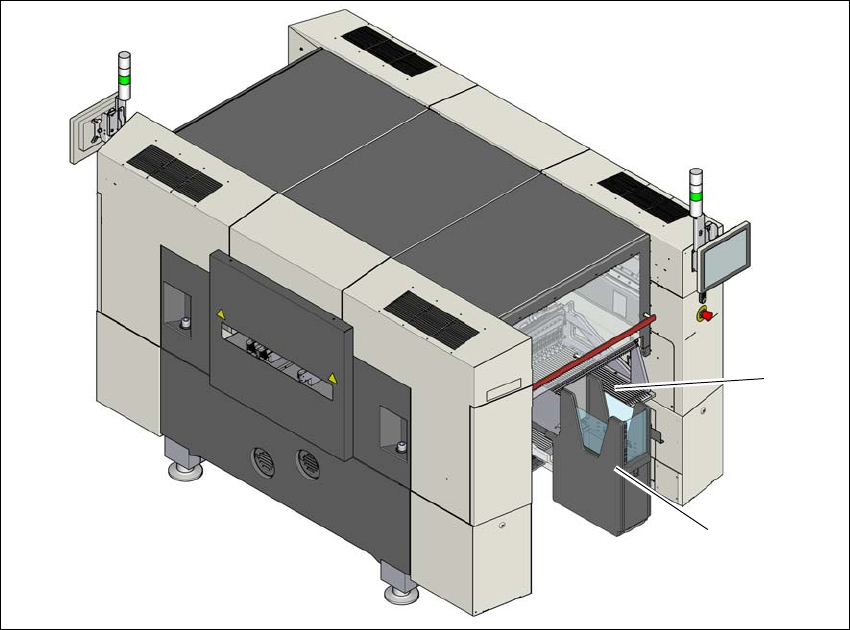

Fig. 6.5 - 1 SIPLACE JTF-M sur la SIPLACE SX1/SX2
(1) Table à composants fixe
(2) JTF-M
(1)
(2)
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.5 SIPLACE JTF-M À partir de la version logicielle SR.713.1 Édition 12/2020
322
6.5.3 Caractéristiques techniques
6
SIPLACE JTF-M
Largeur
177 mm
Hauteur
587 mm
Spécification plateau alvéolé JEDEC
Capacité de stockage
Plateau alvéolé mince 18 plateaux alvéolés JEDEC
Plateau alvéolé épais 14 plateaux alvéolés JEDEC
Durée de changement du plateau
alvéolé
Insertion n après n+1 3,5 secondes
Insertion 1 après 18 10 secondes
Insertion 18 après 1 8,9 secondes
Cassette
Dimensions environ 330 mm x 150 mm x 230 mm
Charge maximale 2,7 kg (par 150 g avec 18 insertions)
Pneumatique
5,2 bar à 9 bar
Consommation en air comprimé
< 28,3 NL/min.
