3.7.5.5 SIPLACE MultiStar CPP en mode Collect&Place
Dans ce mode, la SIPLACE MultiStar CPP traite de petits composants.
3

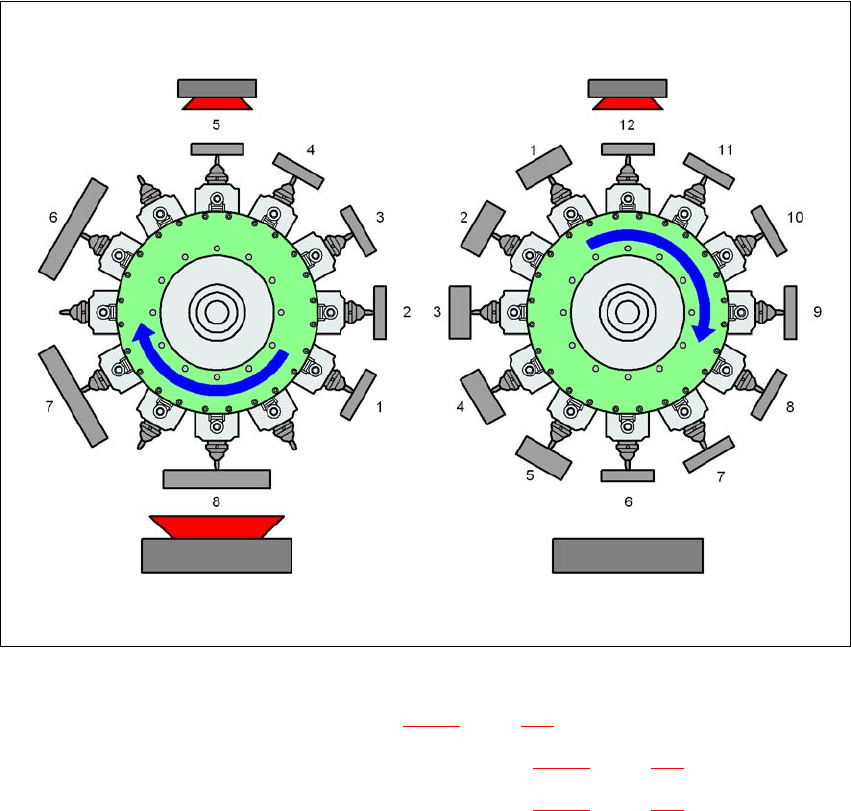

Fig. 3.7 - 8 SIPLACE MultiStar CPP - Mode Collect&Place
K_BE Composant de petite taille (voir tableau 3.7 - 1, page 131)
Type 30 Caméra à composants, type 30
1 ... 12 Ordre des composants récupérés
3
Type 30
Comp._P
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.7 Tête de report À partir de la version logicielle SR.713.1 Édition 12/2020
134
3.7.5.6 SIPLACE MultiStar CPP en mode mixte à rotation complète
Dans ce mode, des composants petits à moyens sont traités.
3
Fig. 3.7 - 9 SIPLACE MultiStar CPP - Mode mélangé
K_BEComposant de petite taille (voir tableau 3.7 - 1, page 131)
M_BE_1 Composant de taille moyenne, type 1 (voir tableau 3.7 - 1
, page 131)
M_BE_2 Composant de taille moyenne, type 2 (voir tableau 3.7 - 1
, page 131)
Type 30 Caméra à composants, type 30
Type 33 Caméra fixe pour composants, type 33
1...8 Ordre des composants récupérés
1 ... 12 Ordre des composants récupérés
3
Les segments voisins de la tête SIPLACE MultiStar CPP ne peuvent pas héberger de composants
du type M_BE_2, si la diagonale du composant moyen type 2 (M_BE_2) est d'une longueur su-
périeure à 39,8 mm.
Type 30 Type 30
Type 33 Type 33
Comp.
Comp._M_2
Comp._M
Comp.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.7 Tête de report
135
3.7.5.7 SIPLACE MultiStar CPP en mode Collect&Place avancé
Dans le mode Pick&Place avancé, la SIPLACE MultiStar CPP est capable de reporter toute la
gamme de composants de 01005 jusqu'à 50 mm x 40 mm. Le grand composant est pris en der-
nier, centré optiquement et reporté en tant que premier composant.
3
Fig. 3.7 - 10 SIPLACE MultiStar CPP - Mode mélangé
K_BEComposant de petite taille (voir tableau 3.7 - 1, page 131)
M_BE_2 Composant de taille moyenne, type 2 (voir tableau 3.7 - 1
, page 131)
G_BE Composant de taille importante (voir tableau 3.7 - 1
, page 131)
Type 30 Caméra à composants, type 30
Type 33 Caméra fixe pour composants, type 33
1 ... 8 Ordre des composants récupérés
3
Les segments voisins de la tête SIPLACE MultiStar CPP ne peuvent pas héberger des segments
des types M_BE_2 et G_BE, si la diagonale de ces composants est d'une longueur supérieure à
39,8 mm.
Type 30
Comp._P
Comp._G
Type 33
Comp._M_2
