4.6 Mettre l'automate de report en service
4.6.1 Mettre l'automate de report en service chez le client
Vérifiez que tous les sous-groupes soient à la bonne place.
Retirez toutes les sécurités de transport (voir section 4.3.10, page 222).
Essuyez les rails de guidage linéaire des axes X/Y avec un chiffon non pelucheux. N'utilisez
pas de solvant (voir section 4.3.11, page 222).
Brancher l'alimentation électrique et l'air comprimé. Veillez à ce que les conduites d'alimen-
tation ne présentent pas de risque de trébuchement. Si possible, posez les conduites d'ali-
mentation sous l'automate de report.
Allumez l'automate de report et vérifiez le fonctionnement des dispositifs de sécurité tels que
le bouton d'ARRÊT D'URGENCE, les commutateurs de position des capots et les chariots de
composants.
Effectuez un cycle de référence.
Effectuer le calibrage initial de l'automate de report. (voir section 4.6.1.1, page 227).
Chargez un lot sur l'ordinateur et testez-le.
Contrôlez la position zéro de l'automate de report après un temps d'échauffement de 3 - 4 h.
Configurez, avec le personnel de service du client, les modules d'alimentation à l'aide du pro-
gramme de report du client.
Introduisez la manipulation des modules d'alimentation à l'aide du JobGuide.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.6 Mettre l'automate de report en service
227
4.6.1.1 Effectuer un calibrage initial
Dans la barre de symboles, cliquez sur « Service Tools (outils de services) ».
Cliquez sur le bouton Calibrage automatique.
4

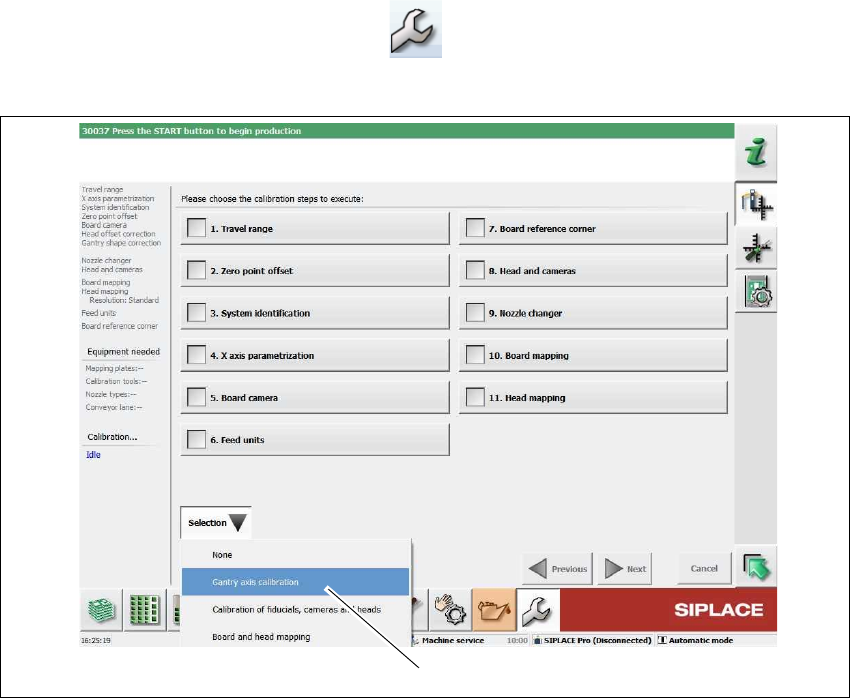

Fig. 4.6 - 1 Service Tools => Calibrage automatique
Choisissez sous .Sélection => Calibrage des axes de portiques (1).
(1)
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.6 Mettre l'automate de report en service À partir de la version logicielle SR.713.1 Édition 12/2020
228
4

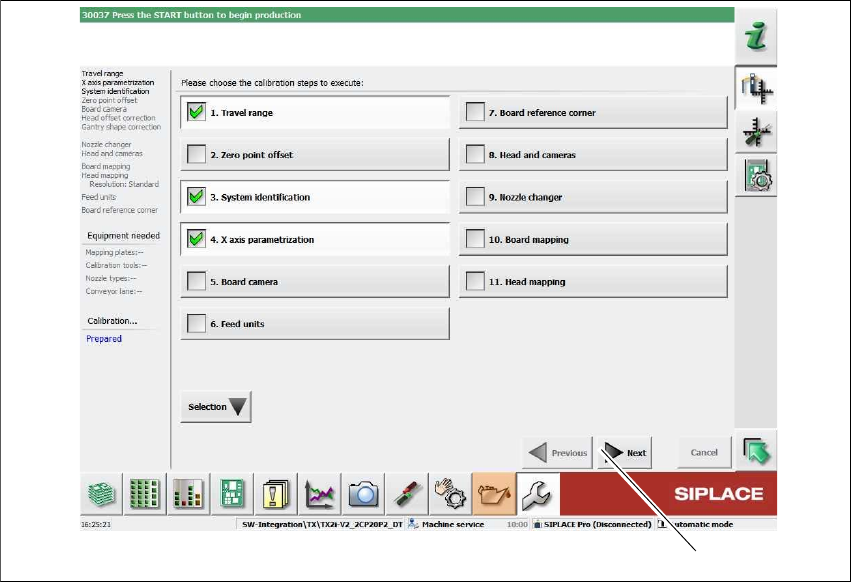

Fig. 4.6 - 2 Service Tools => Calibrage automatique=> Calibrage des axes de portiques
Les étapes de calibrage suivantes sont activées :
– 1. Zone de déplacement
– 3. Identification de système
– 4. Paramétrage de l'axe des x
Cliquez sur Continuer (1).
Le calibrage doit être effectué sans erreur.
(1)
