Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.7 Tête de report
139
3.7.6.1 Caractéristiques techniques
SIPLACE TwinStar
avec type de caméra à composants 33
(caméra à Fine Pitch)
avec type de caméra à composants 25
(caméra à Flip Chip)
Étendue de composants
*a
0402 à SO, PLCC, QFP, BGA, composant spé-
cial, Bare Die, Flip Chip
0201 à SO, PLCC44, QFP, socle, fiche
mâle, BGA, composant spécial, Bare
Die, Flip Chip, tôle de protection
Spécifications de compo-
sants
Hauteur max.
Matrice min. des pattes
Largeur min. des pattes
Matrice min. des billes
Diamètre min. des billes
Dimensions min.
Dimensions max.
Poids max.
*b
25 mm / 40 mm
*c
300 µm
150 µm
350 µm
200 µm
1,0 mm × 0,5 mm
55 mm x 45 mm (mesure simple)
jusqu'à
200 mm x 125 mm (mesure multiple)
*d
100 g à 160 g
*e
25 mm / 40 mm*
c
250 µm
100 µm
140 µm
80 µm
0,6 mm × 0,3 mm
16 mm x 16 mm (mesure simple)
jusqu'à
55 mm x 55 mm (mesure multiple)*
d
100 g à 160 g*
e
Force de placement 1,0 N - 15 N
1,0 N - 30 N avec pack OSC
2,0 N - 70 N*
c
2,0 N -100 N
*f
1,0 N - 15 N
1,0 N - 30 N avec pack OSC
2,0 N - 70 N*
c
2,0 N -100 N*
f
Types de pipettes
*g
5xx (standard)
20xx/28xx + adaptateur
4xx + adaptateur
9xx + adaptateur
Pinces
5xx (standard)
20xx/28xx + adaptateur
4xx + adaptateur
9xx + adaptateur
Pinces
Distances des pipettes têtes
P&P
70,8 mm 70,8 mm
Précision des axes X/Y
*h
± 26 µm / 3σ ± 22 µm / 3σ
Précision angulaire ± 0,05° / 3σ ± 0,05° / 3σ
Niveaux d'éclairage 6 6
*)a Veuillez noter que la gamme reportable de composants est également influencée par les géométries des pastilles, les stan-
dards propres au client, les tolérances d'emballage des composants et les tolérances des composants.
*)b Composant plus pipette ou pince.
*)c Hauteur maximale possible jusqu'à 50 mm avec SIPLACE Very High Force Twin Star (VHF TH) et pack OSC. .
*)d En fonction des dimensions et de l'alimentation des composants, d'autres restrictions s'appliquent, que SIPLACE Pro prend
automatiquement en compte.
*)e Jusqu'à 100 g standard. Plus de 100 g avec des accélérations réduites possibles. À partir de 160 g seulement avec la SIPLACE
Very High Force Twin Star (VHF TH). Voir SIPLACE Very High Force TwinStar (VHF TH), page 330.
*)f Seulement avec SIPLACE Very High Force Twin Star (VHF TH) et pack OSC.
*)g Plus de 300 types différents de pipettes et de 100 types de pinces disponibles, banque de données de pipettes complète dis-
ponible en ligne.
*)h Les valeurs de précision correspondent aux conditions de l'étendue de la livraison et des performances SIPLACE.
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.8 Système de portiques À partir de la version logicielle SR.713.1 Édition 12/2020
140
3.8 Système de portiques
3
3.8.1 Position des portiques
3
Fig. 3.8 - 1 Position des portiques sur les automates de report SX2
(1) Portique 1
(2) Axe Y, portique 1 et portique 2
(3) Axe Y, portique 1 et portique 2 (recouvert)
(4) Portique 2
(T) Sens de convoyage des cartes
ATTENTION
Déplacer le portique uniquement par la poignée de commande - Uniquement pour SI-
PLACE SX1/SX2 V3
La poignée de commande pour le déplacement du portique n'est disponible que sur la SI-
PLACE SX1/SX2 V3. Afin d'éviter d'endommager le portique, celui-ci ne peut être dépla-
cé à la main sur
la SIPLACE SX1/SX2 V3 qu'à l'aide de la poignée de commande prévue à cet effet . Voir
n° (3) sur la fig. 3.8 - 2
, page 141 ou n° (4) sur la fig. 3.8 - 3, page 142.
(1)
(2)
(4)
(3)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.8 Système de portiques
141
3.8.2 Structure du portique
3

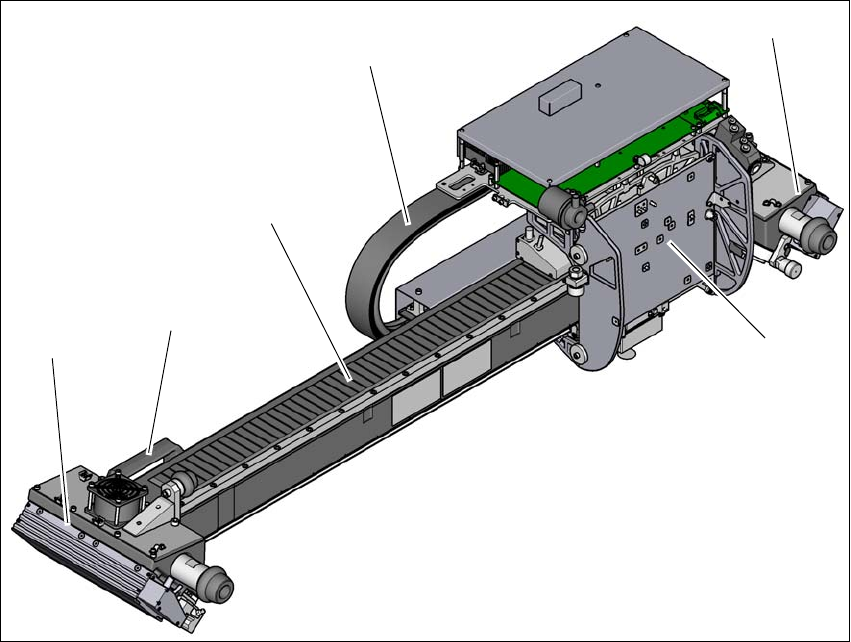

Fig. 3.8 - 2 Structure du portique- Vue de la fixation de la tête
(1) Fixation de la tête mit moteur linéaire X (partie principale)
(2) Moteur linéaire Y 2 avec palier fixe (partie principale) et ventilateur
(3) Poignée de commande (uniquement pour SIPLACE SX1/SX2 V3)
(4) Système de guidage avec aimant permanent (partie auxiliaire du moteur linéaire X)
(5) Chaîne porte-câbles
(6) Poignée de commande (uniquement pour SIPLACE SX1/SX2 V3)
(7) Moteur linéaire Y 1 avec palier libre (partie principale) et ventilateur
(4)
(3)
(1)
(2)
(6)
(5)
