3.10.6.2 Consignes de sécurité
3.10.6.3 Caractéristiques techniques
3
3
3
3
Avertissement concernant les blessures aux mains
En repliant la console en position de stationnement, vous risquez de
vous blesser les mains.
Ne placez pas votre main entre la console et le
SIPLACE PowerConnector X lorsque vous repliez la
console.
Longueur 648,4 mm (replié)
866,9 mm (déplié)
Largeur 34,4 mm
Hauteur 188,4 mm
Emplacements occupés 3
Poids 3,2 kg
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.11 Chariot de composants À partir de la version logicielle SR.713.1 Édition 12/2020
172
3.11 Chariot de composants
N° de référence 00519922-xx Chariot de composants SIPLACE SX1/SX2 avec 60 pistes
N° de référence 00519722-xx Chariot de composants SIPLACE SX1/SX2 avec 30 pistes
Les automates de report de la série SIPLACE SX1/SX2 peuvent accueillir deux chariots de com-
posants SIPLACE SX1/SX2 de 60 pistes chacun. Si le WPC5 / WPC6 se trouve sur un emplace-
ment, un chariot de composants à 30 pistes est à votre disposition sur l'emplacement restant.
3

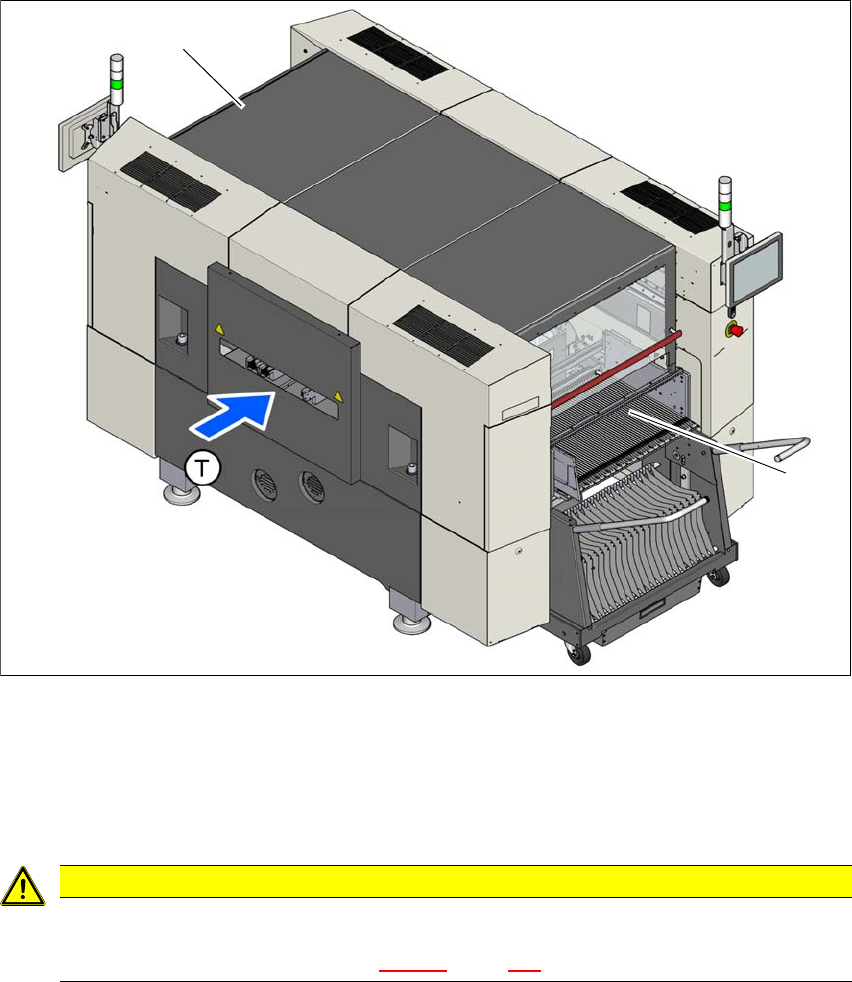

Fig. 3.11 - 1 Emplacements des chariots de composants, SIPLACE SX1/SX2
(1) Emplacement 1
(2) Emplacement 2
(T) Sens de convoyage des cartes
3
ATTENTION
Les chariots de composants de la série SIPLACE SX1/SX2 doivent uniquement être cou-
plés sur les emplacements munis d'un dispositif de rentrée pour le chariot de composants
de la série SIPLACE SX1/SX2 (fig. 5.15 - 4
, page 289).
(2)
(1)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.11 Chariot de composants
173
3.11.1 Structure
Les chariots de composants sont des modules autonomes qui peuvent être configurés avec des
modules d'alimentation sur un site de configuration externe. Le changement de chariots de com-
posants ne nécessite donc qu'une brève interruption du processus de production.
Le chariot de composants se compose essentiellement du châssis, de la table à composants pour
recevoir les modules d'alimentation, du conteneur de rouleaux de bandes et du collecteur de
chutes de bande. Deux différents chariots de composants sont disponibles. Un chariot de compo-
sants avec une table à composants à 60 pistes et un chariot de composants avec une table à com-
posants à 30 pistes. Le chariot de composants à 30 pistes doit être placé à côté du WPC5 / WPC6.
3
Fig. 3.11 - 2 Chariot de composants, SIPLACE SX1/SX2 avec 60 pistes, vue de l'avant et de côté
(1) Châssis
(2) Table à composants
(3) Conteneur de bandes
(4) Collecteur de chutes de bande
(5) Poignée
(6) Protection anti-intervention
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
