Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 3 Caracté ristiques techniques et composants À partir de la version logiciel le SR.713.1 Édition 12/2020 3.8 Sy stème de portiques 143 3 Fig. 3.8 - 4 S tructur…
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.8 Système de portiques À partir de la version logicielle SR.713.1 Édition 12/2020
142
3

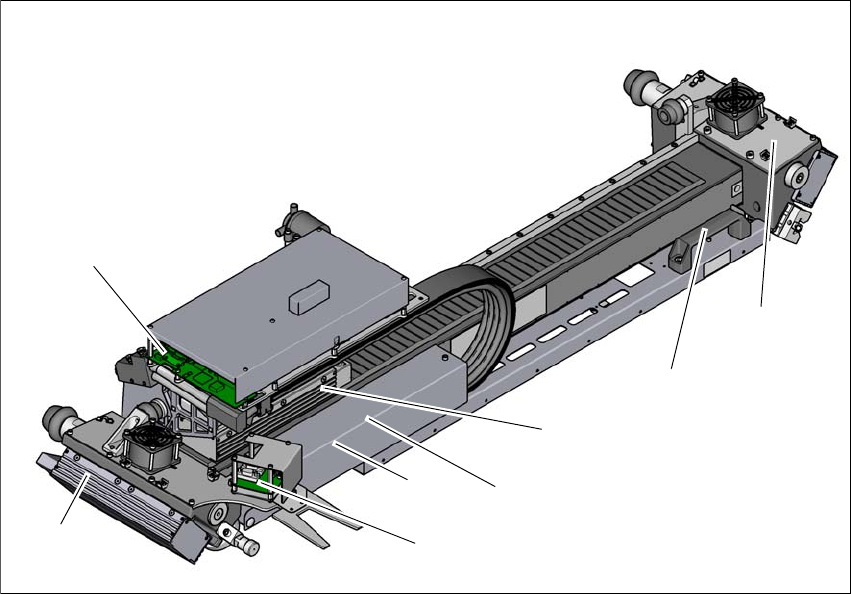

Fig. 3.8 - 3 Structure de l'axe X – Vue de la fixation de la tête
(1) Moteur linéaire Y 1 avec palier libre (partie principale) et ventilateur
(2) Platine de la tête avec Head Control Unit
(3) Moteur linéaire Y 2 avec palier libre (partie principale) et ventilateur
(4) Poignée de commande (uniquement pour SIPLACE SX1/SX2 V3)
(5) Moteur linéaire X (partie principale)
(6) Interface de portique de l'axe X (sous le capot)
(7) Interface de portique de l'axe Y (sous le capot)
(8) Module détecteur
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.8 Système de portiques
143
3
Fig. 3.8 - 4 Structure du portique - Vue de dessous
(1) Caméra des circuits imprimés
(2) Dispositif de lecture
(3) Système de mesure de la longueur (sur la face inférieure du portique)
(1)
(2)
(3)
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.8 Système de portiques À partir de la version logicielle SR.713.1 Édition 12/2020
144
3.8.3 Structure de l'axe Y
3

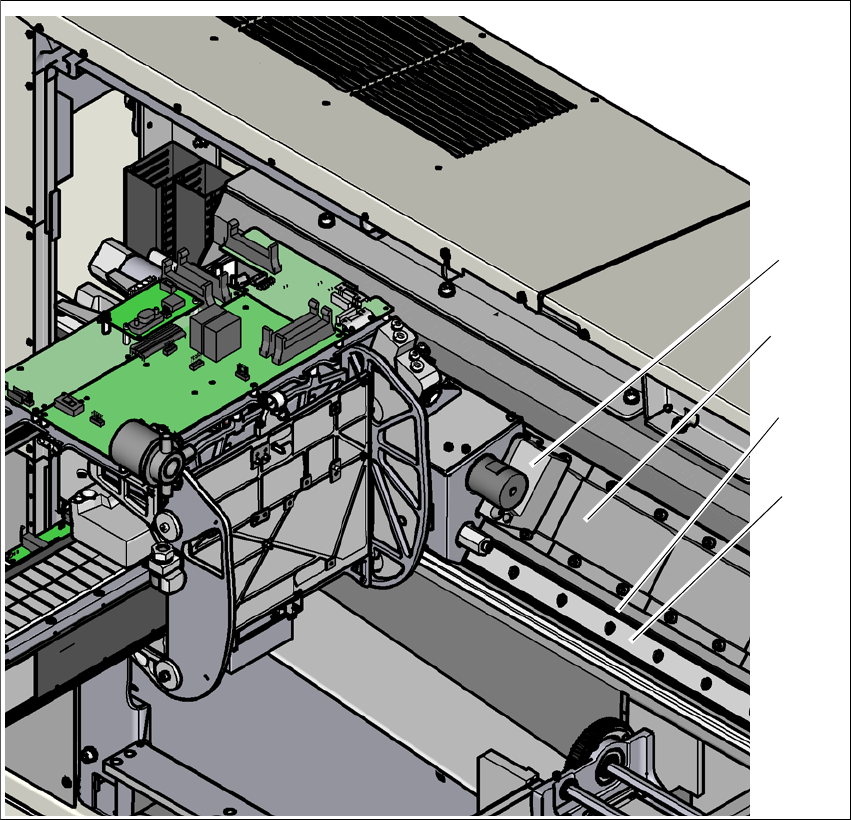

Fig. 3.8 - 5 Structure de l'axe Y
L'axe Y se compose pour l'essentiel des sous-groupes principaux suivants :
(1) Moteurs linéaires Y (partie principale) montés sur l'axe X avec palier fixe et palier libre
(2) Aimant permanent (partie auxiliaire du moteur linéaire Y)
(3) Système de mesure linéaire de la trajectoire
(4) Système de guidage
(1)
(2)
(4)
(3)
