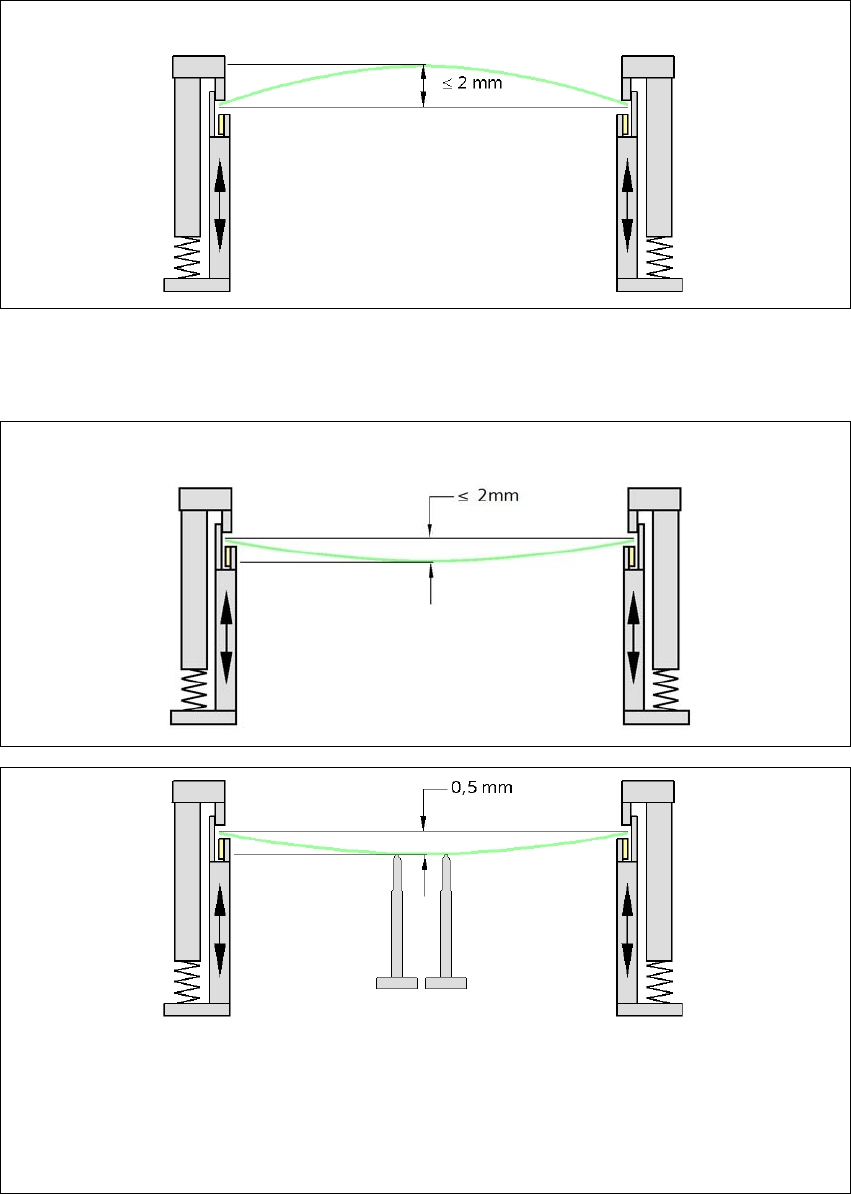

3.9.5.2 Courbure du CI lors du report
3
3
Les modifications de la position de la surface sont automatiquement adoptées par les fonctions
d'apprentissage de la hauteur.
3
3
Courbure du CI vers le haut : max. 2,5 mm.
Courbure du CI vers le bas : max. 2,5 mm.
Soutien du CI
Pour éviter de compromettre la qualité et la vitesse de report, il est recommandé d'utiliser un sou-
tien du CI, tel que Smart Pin Support, afin que la courbure du CI ne dépasse pas 0,5 mm en bas.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.9 Système de transport des CI
153
3.9.6 Caméra à composants, type 34 GigE
N° de référence : 03101402-xx
3.9.6.1 Structure
3

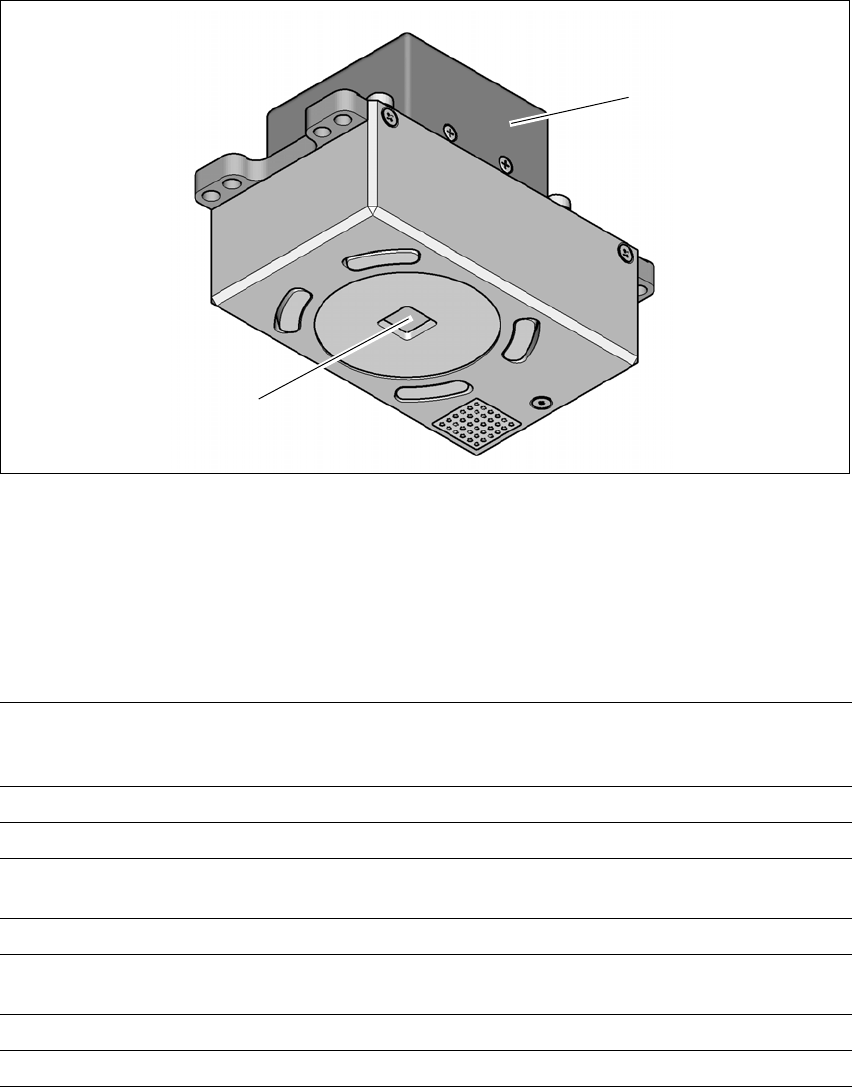

Fig. 3.9 - 5 Caméra à composants, type 34 GigE
(1) Amplificateur de caméra
(2) Optique de la caméra à CI et éclairage
3.9.6.2 Caractéristiques techniques
3
(1)
(2)
Repères CI Jusqu'à 3 (circuits séparés et cartes multiples),
jusqu'à 6 dans l'option « CI long » (les repères optionnels sont
affichés par l'optimisation).
Repères locaux Jusqu'à 2 par CI (peuvent être de type différent)
Mémoire de la bibliothèque Jusqu'à 255 types de repères par circuit séparé
Traitement des images Méthode de détection de bord (Caractéristique singulière) sur la
base des valeurs de gris
Type d'éclairage Lumière incidente (3 plans librement programmables)
Temps de reconnaissance par
marque/marque mauvaise
20 ms - 200 ms
Champ de vision 5,78 mm × 5,78 mm
Écart du plan de focalisation 28 mm
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.9 Système de transport des CI À partir de la version logicielle SR.713.1 Édition 12/2020
154
3.9.6.3 Critères de repères
3
Déterminer 2 repères
Déterminer 3 repères
Position X / Y, angle de torsion de l'étirage du CI central
En plus : cisaillement, étirage distinct dans le sens X et
Y
Formes des repères Repères synthétiques : cercle, croix, carré, rectangle,
losange, contours circulaires, quadratiques et rectan-
gulaires, croix double
Motif : quelconque
Surface des repères
Cuivre
Étain
Sans oxydation et réserve de soudure
Voilement
≤ 1/10 de la largeur de la structure, respec-
tivement bon contraste par rapport à l'environnement
Mesures des repères synthétiques
Taille min. X / Y pour le cercle et le rectangle :
Taille min. X / Y pour l'anneau du cercle et le cadre du rectangle :
Taille min. X / Y pour la croix :
Taille min. X / Y pour la double croix :
Taille min. X / Y pour le losange :
Largeur min. du cadre pour l'anneau du cercle et le cadre du rectangle :
Largeur des barres / écart min.entre barres pour la croix, la double croix :
Taille max. X / Y pour toutes les formes de repère :
Largeur max. des barres pour la croix, la double croix :
Tolérances min. en général :
Tolérances max. en général :
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2 % de la dimension
nominale
20 % de la dimension
nominale
Mesures des échantillons
Taille min.
Taille max.
0,5 mm
3 mm
Environnement des repères Il n'est pas nécessaire d'avoir une espace libre autour
du repère s'il n'y a, à l'intérieur du champ de recherche,
aucune structure de repère similaire.
