Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 5 Tâches sur l'automate de report À partir de la version logiciel le SR.713.1 Édition 12/2020 5.7 Vo yants avec avertisseur sonore 259 5.7.2.3 Configurati…
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.7 Voyants avec avertisseur sonore À partir de la version logicielle SR.713.1 Édition 12/2020
258
5.7.2.2 Configuration des voyants de signalisation tricolores avec temporisation et de
l'avertisseur sonore

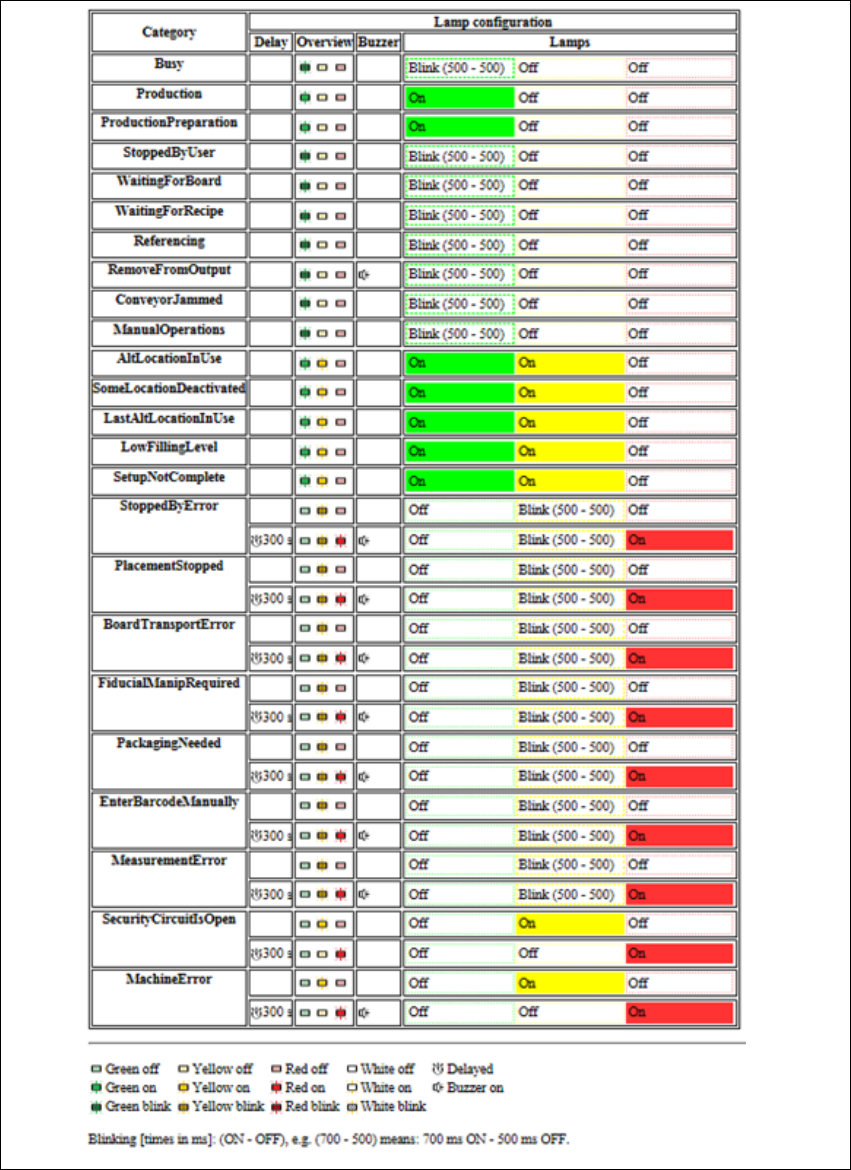

Fig. 5.7 - 3 Configuration des voyants de signalisation tricolores et de l'avertisseur sonore
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.7 Voyants avec avertisseur sonore
259
5.7.2.3 Configuration des voyants de signalisation bicolores et de l'avertisseur sonore
Fig. 5.7 - 4 Configuration des voyants de signalisation bicolores et de l'avertisseur sonore
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.7 Voyants avec avertisseur sonore À partir de la version logicielle SR.713.1 Édition 12/2020
260
5.7.2.4 Voyant de signalisation avec avertisseur sonore - en cinq couleurs (en option pour
SIPLACE SX1/SX2 V3)
La séquence de couleurs des voyants de signalisation L1 à L5 est librement configurable. Ils si-
gnalent les états de fonctionnement et les défauts de fonctionnement de l'automate de report. Voir
la
Section 5.7 page 256 à ce propos.

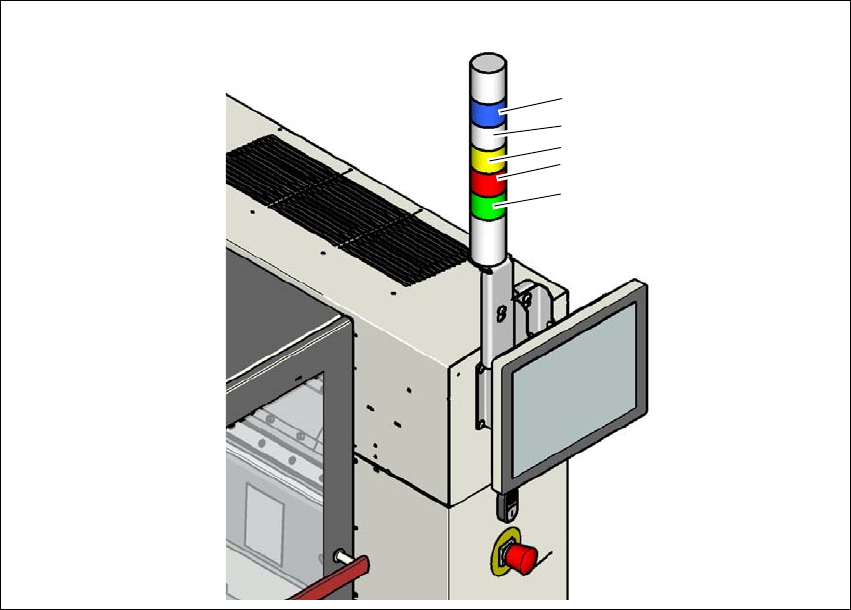

Fig. 5.7 - 5 Témoins lumineux des états de fonctionnement
5
(L2)
(L1)
(L3)
(L4)
(L5)
