Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 5 Tâches sur l'automate de report À partir de la version logiciel le SR.713.1 Édition 12/2020 5.9 Effectuer une ronde de surveillance 267 5 Fig. 5.9 - 3 T…
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.9 Effectuer une ronde de surveillance À partir de la version logicielle SR.713.1 Édition 12/2020
266
Les modules d'alimentation de la Série-X peuvent traiter des bandes sans problème si le décalage
latéral entre le module d'alimentation et le rouleau de bandes est inférieur à 60 mm. Au cas où,
en raison d'une configuration paramétrée, le décalage maximum autorisé ne pourrait être res-
pecté, nous recommandons d'utiliser la fixation pour un rouleau de bandes supplémentaire (n° 1).
Enfichez simplement la fixation dans le dispositif de logement (n° 2) et poussez-la, jusqu'à demeu-
rer en deçà du décalage maximum autorisé de 60 mm. Le chariot de composants a 5 dispositifs
de logement au total. Chaque fixation des rouleaux de bandes peut accueillir 2 rouleaux de
bandes de sorte à pouvoir positionner jusqu'à dix rouleaux de bandes 15" (381 mm) au-dessus
du conteneur de bandes.
5.9.5 Insérer les tôles de séparation dans le conteneur de bandes
La tôle de séparation a des bords distincts et peut être posée de deux manières différentes
dans le conteneur de bandes. En cas d'utilisation de tiges embrochables, la tôle de sépara-
tion avec les évidements prévus pour accueillir les tiges embrochables pointe vers le haut
(voir n° 4 sur la fig. 5.9 - 3
). Si vous n'utilisez pas de tiges embrochables, le bord arrondi de
la tôle de séparation pointe vers le haut (voir n° 5 sur la fig. 5.9 - 3
).
Installez les tôles de séparation de la manière indiquée sur la fig. 5.9 - 3 et n'oubliez pas que
la plus petite division du conteneur de bandes est une division par deux. Ceci évite les erreurs
de prise.
Vérifiez que les tôles de séparation occupent la même position d'encliquetage sur l'ensemble
des trois barres de guidage. Sinon, la tôle de séparation s'inclinera ou se pliera.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.9 Effectuer une ronde de surveillance
267
5

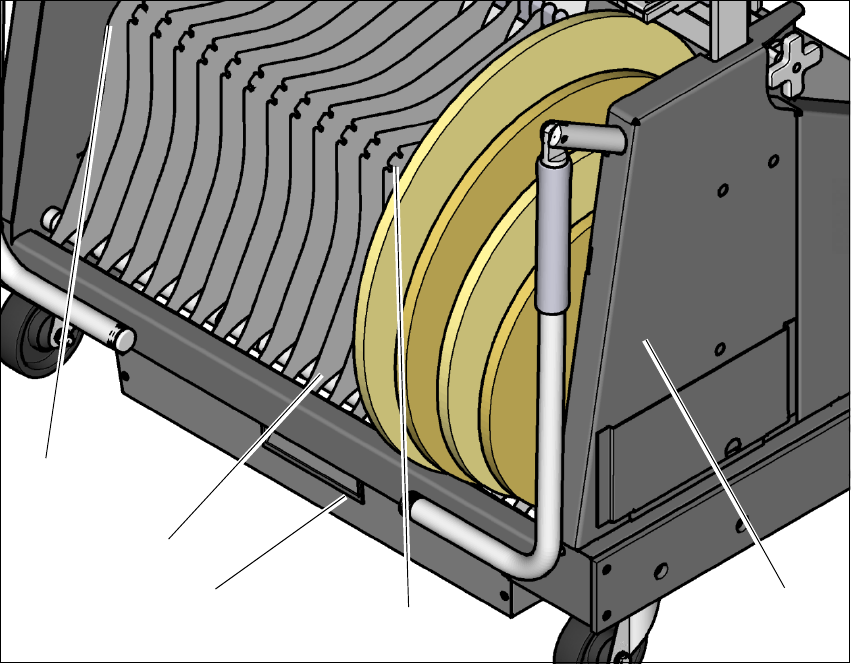

Fig. 5.9 - 3 Tôles de séparation dans le conteneur de bandes
(1) Position de la tôle de séparation lorsqu'on n'utilise pas de tiges embrochables
(2) Barre de guidage des tôles de séparation
(3) Collecteur de chutes de bande
(4) Position de la tôle de séparation lorsqu'on utilise des tiges embrochables
(5) Conteneur de bandes
(1)
(5)
(2)
(3)
(4)
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.10 Configurer les modules d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
268
5.10 Configurer les modules d'alimentation
5.10.1 Conseils sur le traitement de modules d'alimentation
Les modules d'alimentation sont des appareils de précision. Pour cette raison, soyez prudent
avec les modules d'alimentation.
Éviter de pousser les modules d'alimentation contre des obstacles.
Ne pas laisser tomber les modules d'alimentation.
Pour la maintenance, n'employez qu'un outillage approprié.
5.10.2 Retirer les modules d'alimentation X de la table à composants
5

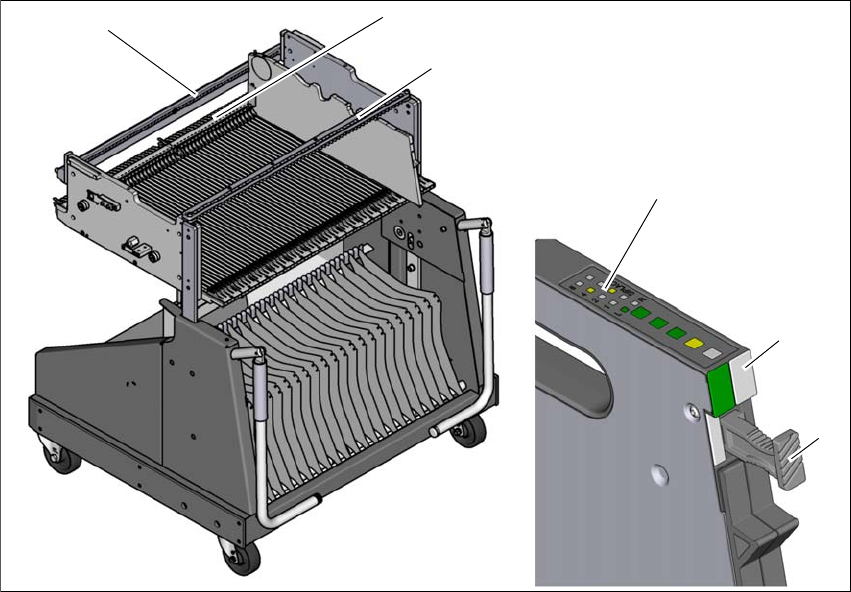

Fig. 5.10 - 1 Enlever les modules d'alimentation de la table à composants
(1) Poignée d'extraction
(2) Affichage d'état
(3) affichage LED
(4) Barre pour le contrôle de la hauteur des magasins
(5) Cliquet pour verrouiller les modules d'alimentation
(6) Barre de centrage
(2)
(1)
(4)
(5)
(6)
(3)
