Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
205
4.3 Installer l'automate de report
4.3.1 Avertissement
4
4
4
4
4
AVERTISSEMENT
Veuillez respecter les consignes en vigueur en matière de prévention des accidents !
Seuls des techniciens SIPLACE ou des personnes agrées sont autorisés à installer l'au-
tomate de report et le mettre en service.
Veuillez tenir compte des consignes de lutte contre les accidents en vigueur pour le
transport de marchandises lourdes.
AVERTISSEMENT
Risque de blessures lors des travaux de montage sur la partie inférieure de l'automate de
report !
Il y a un risque de blessures lors des travaux de montage sur la partie inférieure de l'au-
tomate de report.
Sécurisez encore mieux l'automate de report par des mesures appropriées. L'emploi
du chariot élévateur seul en tant que soutien n'est pas autorisé.
AVERTISSEMENT
Risque d'accident lors des travaux de montage !
Un positionnement erroné des portiques pendant le montage limite l'espace pour la tête
et peut provoquer des blessures.
Veillez à ce que les portiques soient positionnés au-dessus de la zone de transport
des circuits imprimés.
AVERTISSEMENT
Réglage en hauteur de l'automate de report !
En ce qui concerne le réglage en hauteur de l'automate de report, deux personnes sont
indispensables :
– une personne effectue les travaux de montage nécessaires et
– la deuxième personne observe la stabilité de l'automate de report élevé lors du
montage.
AVERTISSEMENT
Risque de coincement !
Lors du transport de l'automate de report, il a un risque de coincement pour les pieds.
Portez des chaussures spéciales.

4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
206
4.3.2 Soulèvement et transport de l'automate de report à l'aide du chariot éléva-
teur à fourche
4

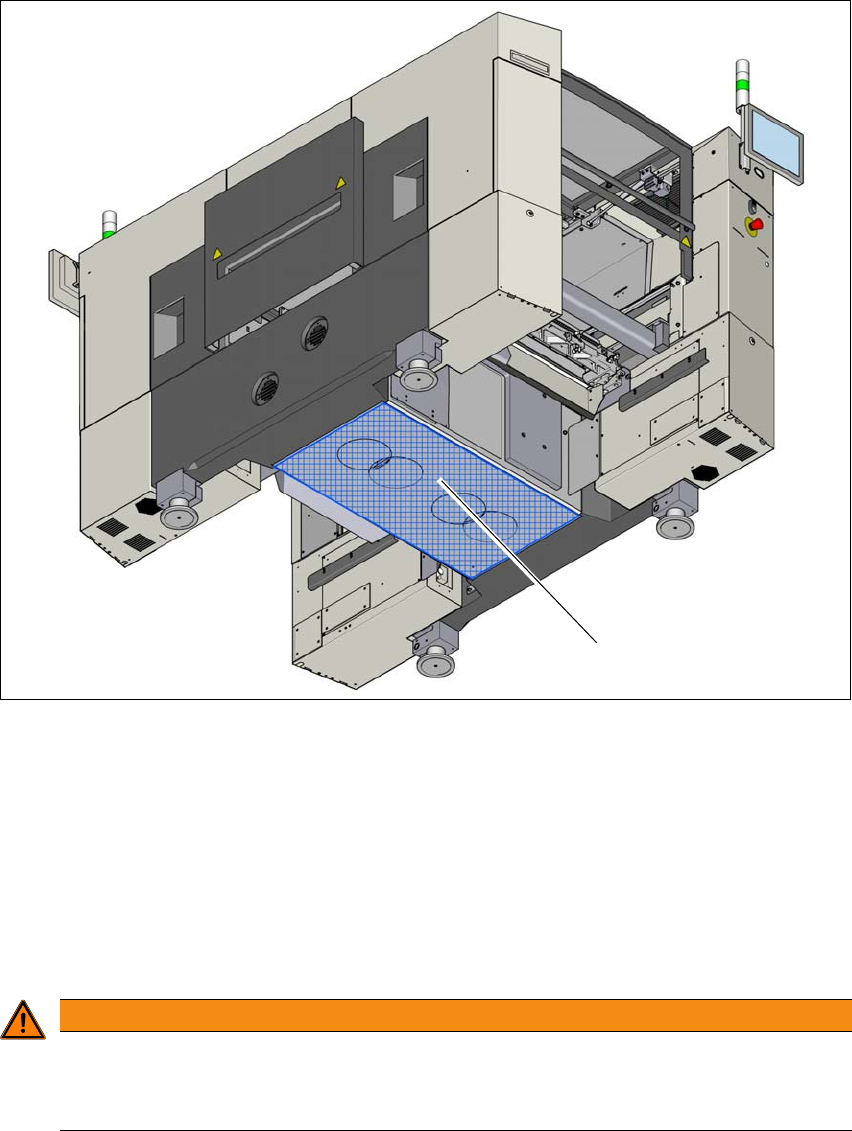

Fig. 4.3 - 1 Surface d'appui – fourche positionnée transversalement par rapport au sens de convoyage des circuits
imprimés
(1) Surface d'appui pour la fourche du chariot élévateur
Positionnez le chariot élévateur à fourche en diagonale par rapport au sens de convoyage
des circuits imprimés puis écartez les fourches jusqu'à ce que les surfaces d'appui de l'auto-
mate de report reposent de manière homogène sur la fourche.
Avant de soulever l'automate de report, respectez immédiatement les consignes suivantes
pour éviter des dommages irréversibles sur la machine :
4
AVERTISSEMENT
Alignement de la fourche !
– La fourche doit être parallèle au convoyeur de CI.
– La fourche doit être au centre de l'automate de report.
(1)

Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
207
4
4
4
4.3.3 Montage des pièces rapportées
Lors de la livraison de l'automate de report, le moniteur, le clavier et le voyant sont démontés. Pour
le montage, procédez de la manière suivante :
– monter les voyants voir section 4.3.3.2
, page 208
– monter les moniteurs voir section 4.3.3.3, page 208
En plus pour la SIPLACE SX1/SX2 V2 ou en option pour la SIPLACE SX1/SX2 V3 4
– suspendre le support du clavier puis raccorder le clavier
4.3.3.1 Inspection et réglage des interrupteurs du capot de protection
Vérifiez le fonctionnement des commutateurs de capot de protection.
Ajustez, si nécessaire, les interrupteurs du capot de protection (voir notice de dépannage).
AVERTISSEMENT
Risque d'endommagement causé par un écartement des fourches trop important !
Le fait d'allonger l'écart de la fourche pour soulever l'automate de report hors de la surface
d'appui peut provoquer une déformation du cadre de machine et endommager des câbles
et des conduites.
Ouvrez la fourche de telle manière qu'elle se trouve toujours dans la zone de la sur-
face d'appui du dessous de la machine (voir fig. 4.1 - 3
, page 191).
AVERTISSEMENT
Risque d'endommagement causé par une charge unilatérale !
Une sollicitation des pieds de machine sur un seul côté par le fait de basculer l'automate
par exemple peut conduire à une déformation de la fixation des pieds de machine.
Lors du soulèvement de l'automate de report, veillez à ce que les fourches soient
chargées de manière uniforme.
Utilisez une surface solide entre la fourche et l'automate de report.
Faites en sorte qu'une deuxième personne observe le soulèvement de l'automate de
report et s'assure que l'automate de report ne bascule pas sur le côté.
AVERTISSEMENT
Risque d'endommagement !
Les filetages pour les pieds de machine sur la cadre de l'automate peuvent être endom-
magés s'ils viennent à frotter contre le sol ou à subir des chocs.
Lors du transport, veiller impérativement à ce que tous les pieds de la machine
flottent librement au-dessus du sol.
