3.11.5 Dimensions du chariot de composants
3
Fig. 3.11 - 4 Dimensions du chariot de composants, SIPLACE SX1/SX2, toutes les cotes en millimètres
(1) Longueur = 760 mm
(2) Largeur = 864 mm
(3) Hauteur (en fonction du réglage de la hauteur
– avec 900 mm = 934 mm
– avec 930 mm = 964 mm
– avec 950 mm = 984 mm
(4) Écart entre les poignées déployées = 476 mm
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.11 Chariot de composants À partir de la version logicielle SR.713.1 Édition 12/2020
178
3.11.6 Tables à composants SIPLACE SX1/SX2
Les magasins se posent sur l'auxiliaire d'insertion avec leur guide coulissant avant. Lors de l'in-
sertion, le magasin glisse avec ses rails de guidage sur le profil de guidage jusqu'à la barre de
butée. Un trou de centrage est prévu sur la barre de butée pour accueillir la goupille de centrage
« avant » du magasin X. Simultanément, le cliquet de verrouillage de la table à composants s'en-
clenche sur le galet de verrouillage du magasin. La goupille de centrage « arrière » sur la face
supérieure du magasin s'insère dans l'évidement de la barre de centrage.
3
Fig. 3.11 - 5 Tables à composants, vue de la face arrière
(1) Auxiliaire d'insertion
(2) Profil de guidage (profil
Ω)
(3) Barre de centrage pour recevoir la goupille de centrage « arrière » pour le module d'alimen-
tation X
(4) Barre de butée
(5) Trous de centrage
(6) Languette de commutation pour l'interrupteur de sécurité du circuit d'arrêt d'urgence
(7) Verrouillage
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.11 Chariot de composants
179
3

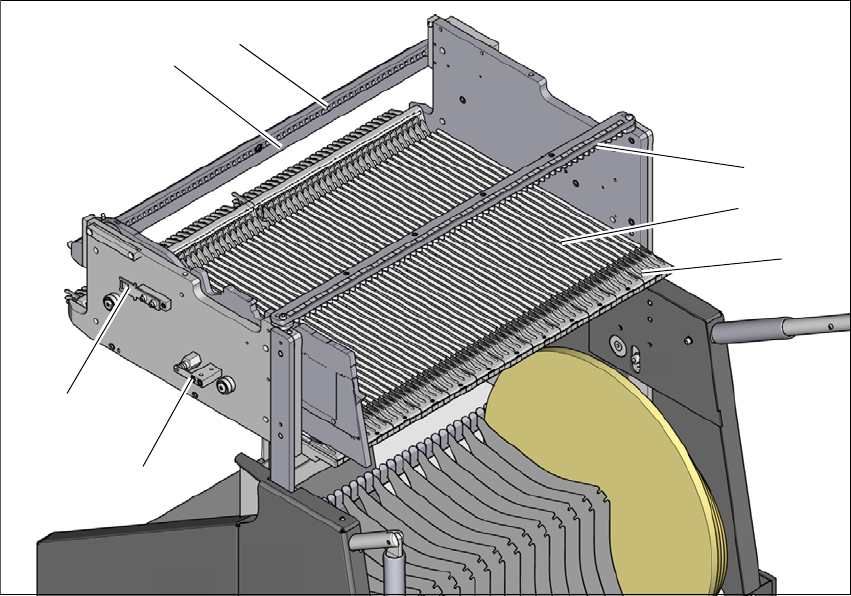

Fig. 3.11 - 6 Tables à composants, vue de la face avant
(1) Cliquets de verrouillage
(2) Goupille de centrage sur la table à composants
(3) Trou de centrage sur la table à composants
(1)
(2)
(3)
