Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Install ation et mise en service À partir de la version logiciel le SR.713.1 Édition 12/2020 4.3 Installer l'automate de report 213 Pour que l'ada…
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
212
4
Fig. 4.3 - 4 Adaptations en hauteur – réglage de la hauteur
4
(1) Vis de réglage pour le réglage de la hauteur
(2) Vis de blocage
(3) Adaptation en hauteur
(4) Serrage
(5) Vis de serrage
Desserrez la vis de blocage (2). La vis d'arrêt fixe l'adaptation en hauteur et l'empêche de
tomber immédiatement après le desserrage du blocage.
4
Desserrer la vis d'arrêt et retirer l'adaptation en hauteur en la tirant vers le bas.
Contrôler que la vis du réglage en hauteur (1) est suffisamment mobile sur la nouvelle adap-
tation en hauteur. Le cas échéant, dévissez complètement la vis puis graissez son filet à l'aide
de graisse Topas NCA 52.
AVERTISSEMENT
Risque de blessures !
Après le desserrage du blocage, l'adaptateur en hauteur peut, malgré une sécurisation
avec la vis sans tête dans la rainure, tomber et causer des blessures sur les mains et les
pieds.
Maintenir l'adaptation en hauteur et la bloquer de façon à ce qu'elle ne puisse pas
tomber.
Faites attention à vos mains et à vos pieds.
(3)
(1)
(2)
(4)
(5)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
213
Pour que l'adaptation en hauteur puisse s'introduire facilement dans le blocage (4), enduire
l'adaptation en hauteur dans la zone du blocage de graisse Topas NCA 52.
Utiliser les adaptations en hauteur adaptées à la hauteur de transport des CI souhaitée.
Introduire l'adaptation en hauteur dans le blocage de façon à ce que la gorge vienne se placer
sur la vis d'arrêt
(2).
Serrez légèrement la vis de blocage (2).
Serrer légèrement la vis d'arrêt (5) de façon à ce que l'adaptation en hauteur garde autant
que possible un jeu en sens Z.
Monter les 3 autres adaptations en hauteur en suivant la même procédure.
Abaissez maintenant avec précaution l'automate de report avec le chariot élévateur à fourche
jusqu'à ce que les adaptateurs en hauteur touchent le sol de manière égale. Il convient
qu'une deuxième personne vérifie dans tous les cas le positionnement stable de l'automate
de report pendant le processus de descente. Il sera éventuellement nécessaire de re-desser-
rer le blocage des adaptations en hauteur.
Régler les vis de réglage sur chacune des adaptations en hauteur pour régler la hauteur avec
la clé polygonale double ouverte de surplat 20 de façon à obtenir la hauteur de transport sou-
haitée.
Alignez l'automate de report sur l'axe des X et des Y à l'aide du niveau à bulle de la machine.
4
Serrez à fond la vis de serrage avec un couple de 130 Nm.
NOTA
La description pour l'alignement sur l'axe des X et des Y de l'automate de report est dis-
ponible dans la section 4.3.9
en page 218.
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
214
4.3.7 Cotes d'écartement des pieds de la machine et des bords de convoyage de
CI fixes
4.3.7.1 Mesures de distance des pieds de la machine du convoyeur simple de CI
4

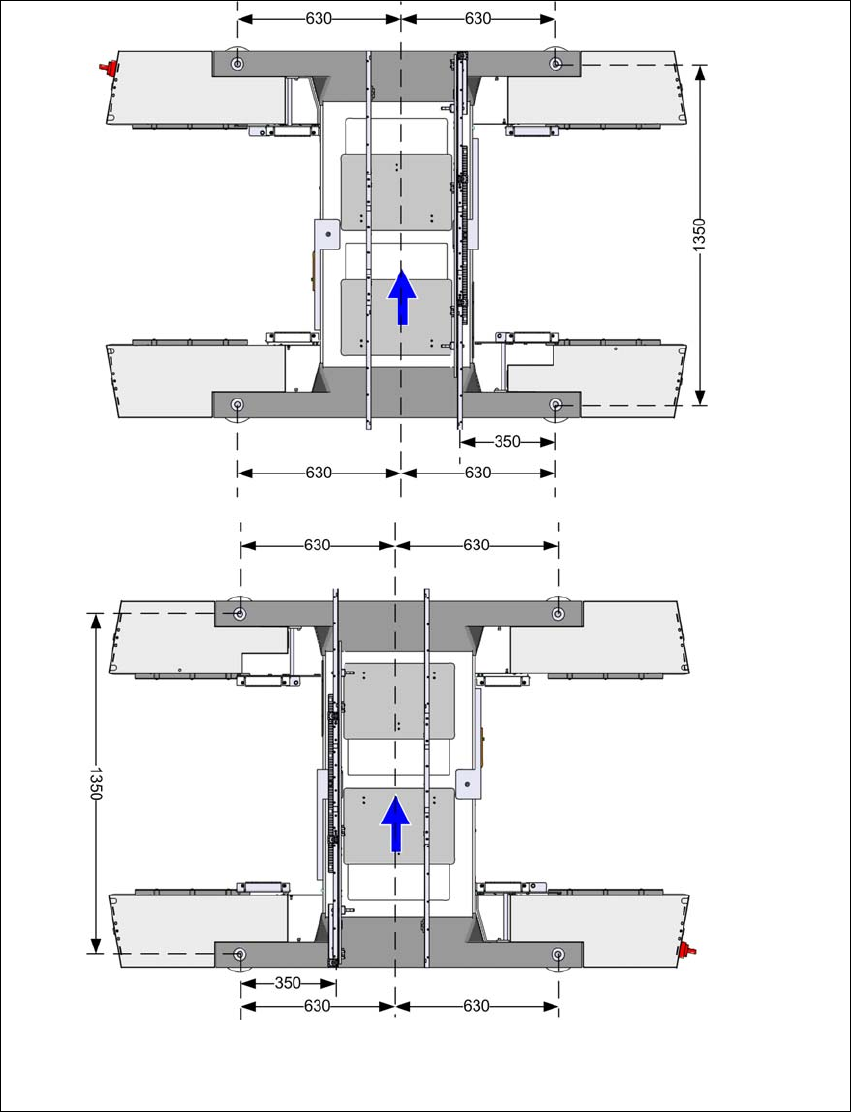

Fig. 4.3 - 5 Cotes d'écartement des pieds de la machine du convoyeur simple de CI en millimètres
Mâchoire fixe du convoyeur
sur la position maximale à
droite
a
.
Mâchoire fixe du
convoyeur sur la posi-
tion maximale à
gauche
a
.
a) La cote dépend de la position de la mâchoire fixe.
Toutes les cotes sont en mm.
