00198662-02_UM_SX12-V3_FR.pdf - 第196页
4 Installation et mise en service Manuel d'utilisation SIPLACE S X1/SX2 Éditions V2 et V3 4.2 Infrastructure du site d'implantation À partir de la version logicielle SR.713.1 Édition 12/2020 196 4.2.3 Aliment a…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.2 Infrastructure du site d'implantation
195
4.2.2.2 Raccordement d'air comprimé sur l'automate de report
4

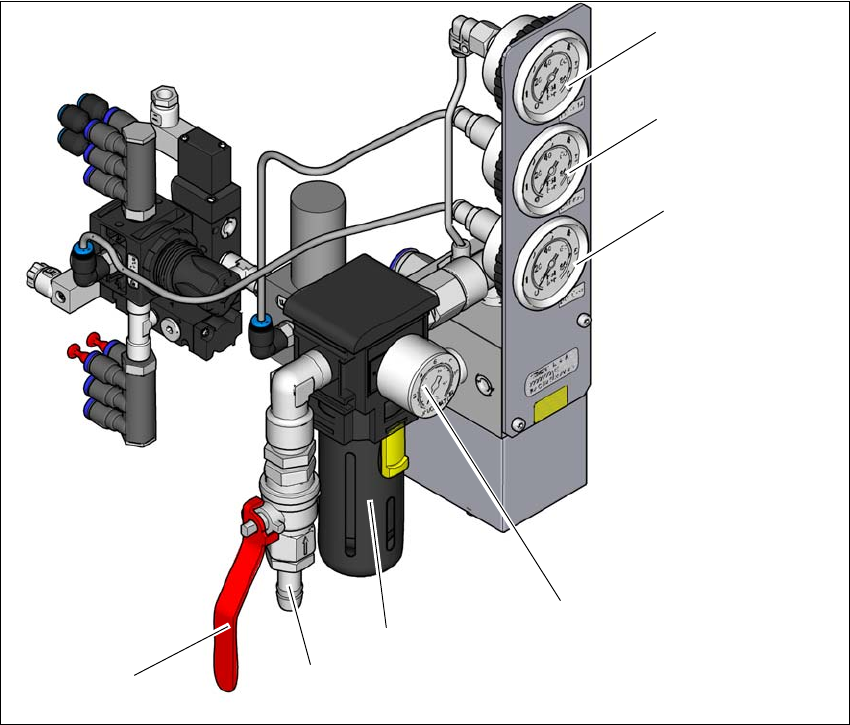

Fig. 4.2 - 2 Dispositif d'air comprimé sur l'automate de report
Légende de la figure 4.2 - 2
(1) Manomètre pour la pression d'alimentation des portiques 1 et 2
Pression de consigne : 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (plage d'indication 0 à 0,6 MPa, 0 à 6
bars)
(2) Manomètre pour la pression d'alimentation des composants de la machine
Pression de consigne : 0,5 ± 0,025 MPa, 5 ± 0,25 bar (plage d'indication 0 à 0,6 MPa, 0 à 6
bars)
(3) Manomètre pour la pression d'alimentation des magasins pour boîtiers en vrac
Pression de consigne : 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (plage d'indication : 0 à 0,6 MPa, 0 à
6 bars)
(4) Manomètre pour la pression d'entrée
Pression de consigne : 0,5 - 1,0 MPa, 5 - 10 bar (zone d'affichage : 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtre à air comprimé
(6) Raccordement de l'air comprimé
(7) Robinet d'arrêt en position « MARCHE »
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.2 Infrastructure du site d'implantation À partir de la version logicielle SR.713.1 Édition 12/2020
196
4.2.3 Alimentation du réseau :
4
Fig. 4.2 - 3 Position de l'alimentation électrique sur l'automate de report
(1) Verrouillage
(2) Interrupteur principal avec protection contre le réenclenchement
(3) Alimentation électrique derrière le capot
4.2.3.1 Avis de danger
4
(1)
(2)
(3)
DANGER
Tensions dangereuses !
L'automate de report est alimenté par le réseau 50/60 Hz avec 3 x 380 V~ jusqu'à 3 x 415
V ± 10 % ou en option avec
3 x 200 V~ jusqu'à 3 x 220 V~ ± 10 % ; tension secteur 50/60 Hz. Des parties de cette
installation sont donc parcourues par des tensions très dangereuses, même lorsque l'in-
terrupteur principal est mis hors circuit et la prise débranchée.
Une utilisation non conforme de cet 'automate de report peut provoquer la mort ou de
graves blessures ainsi que des dégâts matériels considérables.
Observez donc les consignes en vigueur en matière de prévention d'accidents et les
normes DIN (notamment EN 60204, (première partie ou CEI 60204, première partie)
ainsi que les consignes en vigueur dans votre pays.
Seul le personnel qualifié ou formé en conséquence est autorisé à ouvrir les cou-
vercles du rack d'alimentation électrique.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.2 Infrastructure du site d'implantation
197
4
4.2.3.2 Vérification de l'alimentation du réseau
Vérifiez si l'alimentation du réseau correspond aux spécifications requises de la machine (voir le
tableau dans la section 3.4
, page 107).
4
DANGER
Tensions mortelles sous le capot de l'arrêt de sécurité (CSB)!
Sous le capot se trouvent des composants qui sont chargés de tensions dangereuses
pendant un certain temps, même dans un état déconnecté de l'automate de report et avec
la prise secteur débranchée. Après avoir débranché la fiche secteur, attendre 5 minutes
jusqu'à ce que les condensateurs se soient déchargés.
N'ouvrez jamais les capots.
Seuls les techniciens de maintenance de l'entreprise ASM Assembly Systems GmbH
& Co. KG et les techniciens de maintenance de l'exploitant formés par ASM sont ha-
bilités à effectuer des travaux sur l'alimentation électrique et sur l'arrêt de sécurité
(CSB).
NOTA
Charges de pointe dans l'alimentation électrique
Sur le plan technique, des charges de pointe interviennent dans l'alimentation électrique.
Veuillez déterminer le cas échéant l'impédance du réseau avec votre entreprise de
distribution d'énergie.
