3 Caractéristiques techniques e t composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3.11 Chariot de composants À partir de la version logicielle SR. 713.1 Édition 12/2020 182 3.1 1.8.2 Diamètre maxim…
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.11 Chariot de composants
181
Le chariot de composants a 5 dispositifs de logement au total. Chaque fixation des rouleaux de
bandes peut accueillir 2 rouleaux de bandes de sorte à pouvoir positionner jusqu'à dix rouleaux
de bandes 19" (483 mm) au-dessus du conteneur de bandes.
3.11.8 Conteneur de bandes
3.11.8.1 Description
Le conteneur de bandes peut accueillir les rouleaux de bandes de 19" (483 mm) de diamètre max.
L'insertion des tôles de séparation est décrite dans la section 5.9.5
page 266.
3
Fig. 3.11 - 8 Chariot de composants, SIPLACE SX1/SX2, avec conteneur de bandes
(1) Conteneur de bandes avec tôles de séparation
(2) Collecteur de chutes de bande
(1)
(2)
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.11 Chariot de composants À partir de la version logicielle SR.713.1 Édition 12/2020
182
3.11.8.2 Diamètre maximum du rouleau de bande en fonction de la hauteur du convoyeur de
CI
3
3
Sans fixation pour le
rouleau de bandes
supplémentaire
Avec fixation pour le rouleau de bandes
supplémentaire
Hauteur du
convoyeur de CI
du chariot de
composants
Diamètre du rouleau de
bandes
Diamètre du rouleau de bandes
sans tige embrochable avec tige
embrochable
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOTA
Utilisation des tiges embrochables
Avec le chariot de composants de la série SIPLACE SX1/SX2, il n'est généralement pas
nécessaire d'installer des tiges embrochables.
Utilisez des tiges embrochables si le message d'erreur « Timeout » arrive plusieurs
fois au module d'alimentation X.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.11 Chariot de composants
183
3.11.9 Glissière des chutes de bande
3

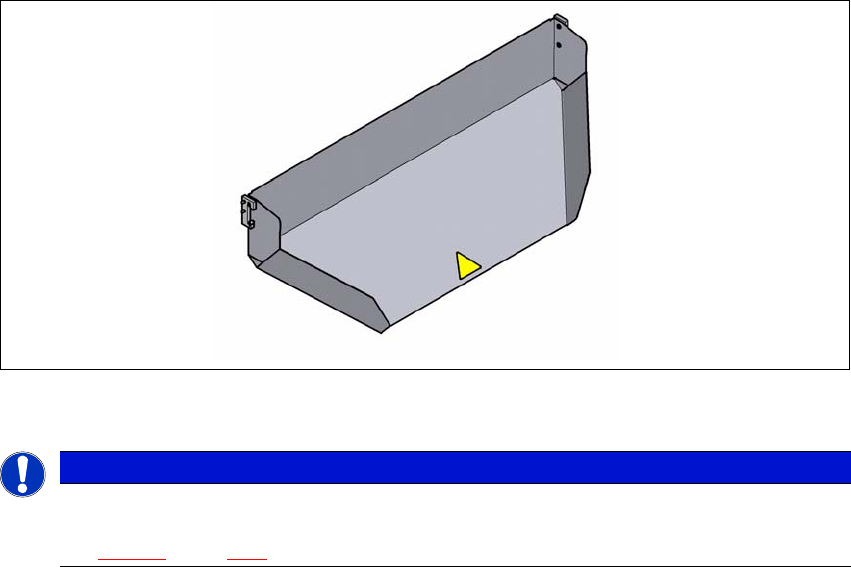

Fig. 3.11 - 9 Glissière des chutes de bande pour la rentrée du chariot de composants
3
3
NOTA
La glissière des chutes de bande pour la série SIPLACE SX1/SX2 peut uniquement être
installée sur la rentrée des chariots de composants de la série SIPLACE SX1/SX2 (voir
fig. 5.15 - 4
, page 289).
