6.2 Lecteur de codes-barres de circuits imprimés
6.2.1 Description
Le lecteur de codes barres CI permet d'enregistrer et de décoder automatiquement le code barres
des circuits imprimés. Les lecteurs de codes barres CI doivent être installés sur le côté entrée de
l'automate de report du convoyeur de CI sur la prolongation de bande d'introduction. En fonction
de la position du code barres, il est possible de monter le lecteur de code barres de sorte à pouvoir
lire les codes barres dans le sens longitudinal ou en diagonale par rapport au sens de convoyage
des circuits imprimés.
Les convoyeurs simples peuvent être équipés de deux lecteurs de codes barres pour circuits im-
primés. Ces derniers peuvent aussi balayer la face supérieure que la face inférieure des circuits
imprimés.
Les convoyeurs doubles peuvent être équipés de quatre lecteurs de codes barres pour circuits
imprimés. Ces derniers peuvent balayer la face supérieure et la face inférieure des circuits impri-
més sur les deux pistes de convoyage.
Les lecteurs de codes-barres suivants sont proposés :
– lecteur 2D de codes barres pour circuits imprimés
Ce lecteur de code barres lit les codes barres et les codes de matrice. Les codes de matrice
s'utilisent principalement lorsque l'espace disponible n'est pas suffisant pour une étiquette à
code barres.
6
6.2.2 Caractéristiques techniques du lecteur 2D de codes barres
6
Dimensions (L × l × h)
55 x 42 x 22 mm
3
Poids 125 grammes
Types de codes 2D Data Matrix ECC 0, 50, 80, 100, 140 et 200
Data Matrix ECC200
Code QR, code MicroQR
Longueur du code barres
Convoyeur simple
Convoyeur double asynchrone
Convoyeur double synchrone
40 caractères max.
40 caractères max.
40 caractères max.
Interface données RS232, USB 2.0
Raccordement électrique Fiche mâle 15 pôles D Sub HD
Tensions de service 5 V- à 24 V-
6 Extensions des stations Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
6.3 Prolongation de bande d'introduction À partir de la version logicielle SR.713.1 Édition 12/2020
310
6.3 Prolongation de bande d'introduction
N° de référence 00520560-xx Prolongation de bande d'introduction convoyeur simple
N° de référence 00520561-xx Prolongation de bande d'introduction convoyeur double
6.3.1 Description
Les lecteurs de codes-barres CI peuvent être installés sur la prolongation de bande d'introduction.
6

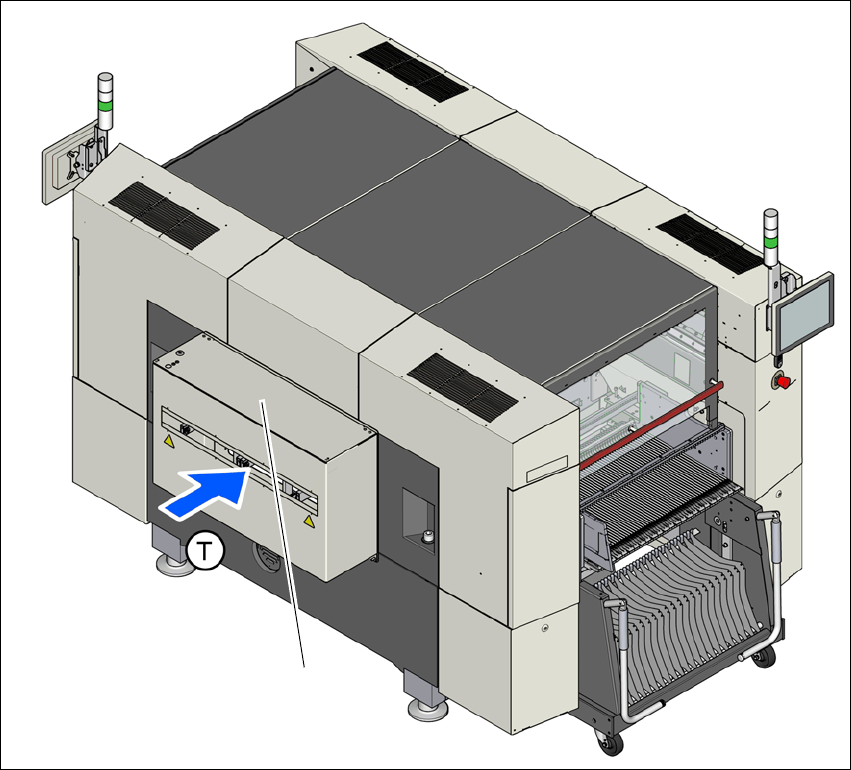

Fig. 6.3 - 1 Prolongation de bande d'introduction de la SIPLACE SX1/SX2
(1)
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 6 Extensions des stations
À partir de la version logicielle SR.713.1 Édition 12/2020 6.4 Changeur de boîte alvéolée (WPC5/WPC6)
311
6.4 Changeur de boîte alvéolée (WPC5/WPC6)
La fonctionnalité et les caractéristiques techniques du WPC5 sont largement identiques à celles
du WPC6. Le WPC6 possède en outre le module Non-Stop.
6.4.1 Description
Le changeur de boîte alvéolée fournit les composants dans des plateaux alvéolés de sorte à éviter
une perte de temps précieux lors de l'enregistrement et du changement automatique des plateaux
alvéolés. Grâce à un accès librement programmable sur les 28 plateaux alvéolés, l'offre de com-
posants prêts à être traités s'agrandit par ailleurs.
Le changeur de boîte alvéolée est équipé d'un châssis intégré et peut être facilement déplacé vers
d'autres emplacements. Il est livré avec la hauteur du convoyeur de circuits imprimés réalisée
pour l'automate de report, mais peut aussi être adapté avec peu de manipulations à des hauteurs
de convoyeur de circuits imprimés de 900, 930 et 950 mm. L'emplacement restant doit être équipé
d'une table à composants à 30 emplacements.
