Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.3 Installer l'automate de report
221
4.3.9.1 Aligner l'automate de report avec le système de transport à coussins d'air
Positionnez les quatre coussins d'air du système de convoyage des coussins d'air sous les
points d'appui du bâti.
Soulevez l'automate de report et alignez-le par rapport à la ligne.
Vérifiez la distance par rapport au système de convoyage des circuits imprimés des auto-
mates de report voisins. Elle soit se situer entre 1 mm et 3 mm.
Abaissez l'automate de report.
4
Fig. 4.3 - 10 Positions d'appui du système de transport à coussins d'air
(1) 4 points d'appui pour le système de convoyage des coussins d'air
(1)
(1)
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.3 Installer l'automate de report À partir de la version logicielle SR.713.1 Édition 12/2020
222
4.3.10 Enlever les dispositifs de protection du convoyeur
Les protections de transport sont vissées sur les rails de guidage. Chaque portique est muni de
deux protections de transport sur l'axe des X et sur l'axe des Y.
Enlevez tous les dispositifs de protection du convoyeur des axes des portiques.
Les protections de transport doivent être montées pour transporter l'automate de report SI-
PLACE.
4.3.11 Enlever l'agent anticorrosion des rails de guidage
Les automates de report ont été traités avec un agent anticorrosion en vue de leur livraison.
4
4
ATTENTION
Diminution de la durée de vie des paliers et des rails de guidage !
Si l'agent anticorrosion se mélange avec la graisse des paliers des axes, ceci peut provo-
quer une diminution considérable de la durée de vie des paliers et des rails de guidage.
Enlevez la protection contre la corrosion de tous les axes et paliers
lorsque vous déplacez les axes de la machine pour la première fois lors de la mise
en service.
Regraissez tous les axes et paliers avec la graisse, décrite dans la notice de maintien
en état.
ATTENTION
Risque d'endommager la graisse pour paliers !
L'alcool détruit la graisse des paliers, contenue dans les chariots de guidage.
Évitez que de l'alcool ne pénètre dans les chariots de transport lors du nettoyage des
rails de guidage et des échelles.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.4 Adapter le chariots de composants à la hauteur du convoyeur de CI
223
4.4 Adapter le chariots de composants à la hauteur du
convoyeur de CI
En quelques gestes, le chariot de composants se règle sur les hauteurs de convoyeurs de circuits
imprimés suivantes :
900 mm
4
930 mm (hauteur standard) 4
950 mm (hauteur SMEMA) 4
4

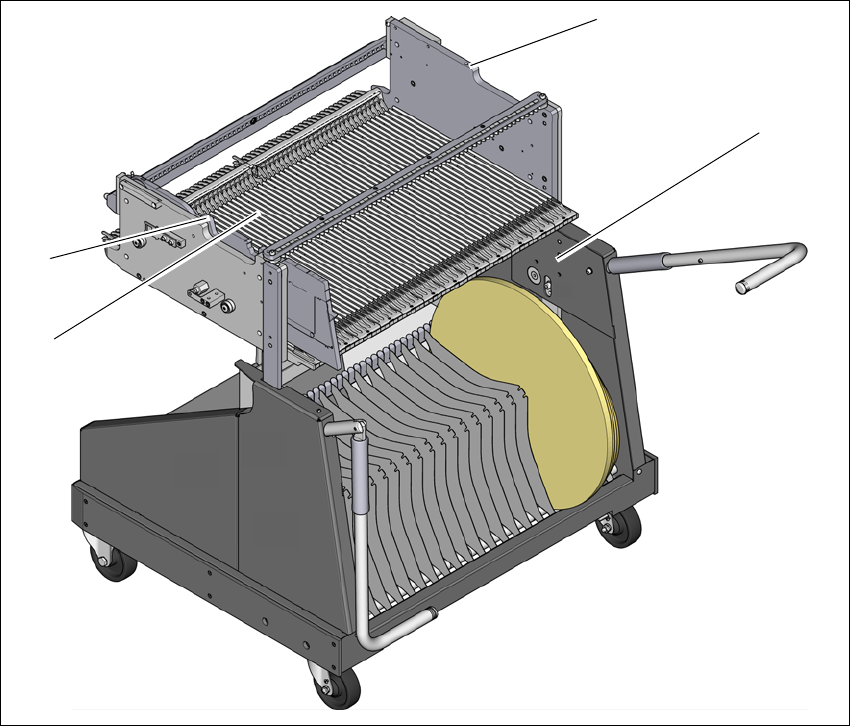

Fig. 4.4 - 1 Chariot de composants 60
(1) Alésages pour les hauteurs du convoyeur de CI de 900, 930 et 950 mm.
(2) Table à composants
(3) Trous M8, destinés à fixer l'auxiliaire de montage
(1)
(2)
(3)
(3)
