4.2.3.6 Raccordement au réseau - câble de raccordement au réseau SANS prise (configu-
ration 3)
L'automate de report est livré avec un câble de raccordement au réseau d'environ 5 m de long
SANS prise.
4
4

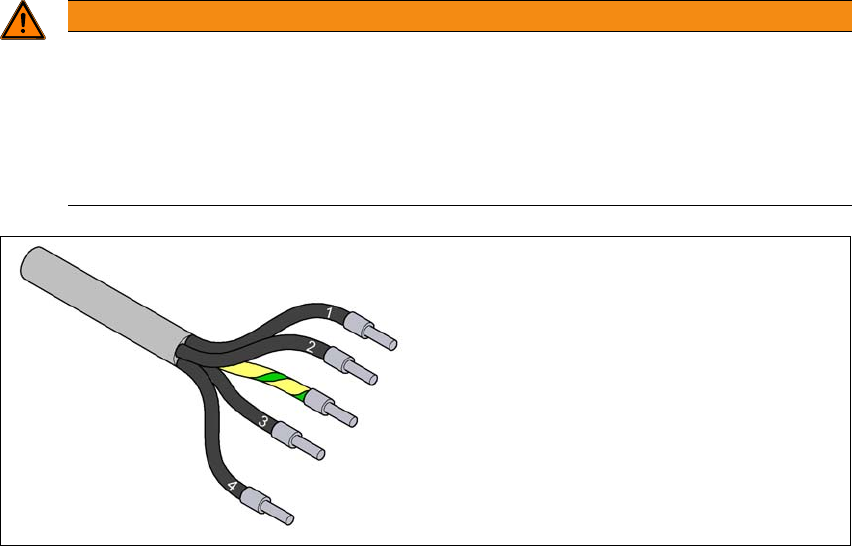

Fig. 4.2 - 6 Désignation des conducteurs du câble de raccordement au réseau
AVERTISSEMENT
Seul un électricien qualifié est autorisé à brancher le câble d'alimentation secteur.
Seul un électricien qualifié est autorisé à brancher un câble de raccordement au réseau.
Un électricien qualifié est une personne ayant une formation technique, des connais-
sances et une expérience appropriées lui permettant de reconnaître et d'éviter les dan-
gers pouvant être causés par l'électricité.
Font autorité les consignes du pays dans lequel l'automate de report sera exploité.
1 = (L1) : phase en courant triphasé
2 = (L2) : phase en courant triphasé
3 = (L3) : phase en courant triphasé
4 = (N) : conducteur neutre
vert / jaune = (PE) : conducteur de protec-
tion
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 4 Installation et mise en service
À partir de la version logicielle SR.713.1 Édition 12/2020 4.2 Infrastructure du site d'implantation
203

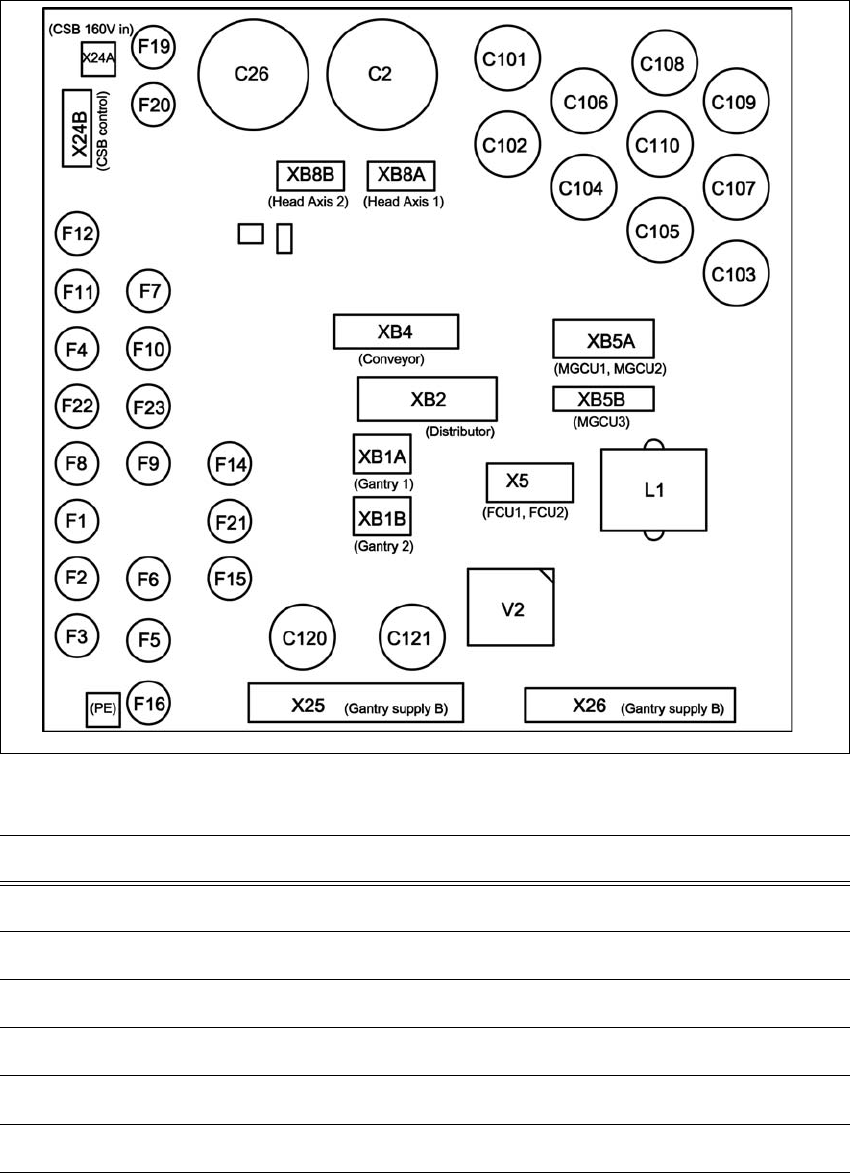

4.2.3.7 Vue d'ensemble des fusibles fins
4
Fig. 4.2 - 7 Vue d'ensemble des fusibles fins
4
Fusible Composant Courant [A] Tension [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
4 Installation et mise en service Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
4.2 Infrastructure du site d'implantation À partir de la version logicielle SR.713.1 Édition 12/2020
204
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply 1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
NOTA
Remplacer les fusibles fins
Remplacez les fusibles fins uniquement par des fusibles homologués !
Fusible Composant Courant [A] Tension [V]
