Manuel d'utilisation SIPLACE SX1/ SX2 Éditions V2 et V3 5 Tâches sur l'automate de report À partir de la version logiciel le SR.713.1 Édition 12/2020 5.10 C onfigurer les modules d'alimentation 271 Si la…
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.10 Configurer les modules d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
270
5.10.3 Installer le module d'alimentation
5.10.3.1 Vérifier le module d'alimentation X avant l'installation
Avant d'installer un module d'alimentation sur la table à composants, vérifier les points suivants :
Le module d'alimentation doit être en parfait état.
En l'effleurant légèrement, assurez-vous que le bras oscillant du film de recouvrement (n° 2
sur la fig. 5.10 - 2
, page 271) ne se coince pas.
Assurez-vous que la fenêtre de prise (n° 3 sur la fig. 5.10 - 2, page 271) soit exempte de com-
posants mobiles.
5
5
Appuyez sur le levier (n° 4 sur la fig. 5.10 - 2, page 271) pour ouvrir la fenêtre de prise (n° 3
sur la fig. 5.10 - 2
, page 271) un peu vers l'avant. La fenêtre de prise sera, ce faisant, quelque
peu soulevée.
5
Enlevez les composants mobiles, situés sous la fenêtre de prise.
Fermez la fenêtre de prise (n° 3 sur la fig. 5.10 - 2, page 271) en repoussant le levier (n° 4
sur la fig. 5.10 - 2
, page 271).
Enlevez les composants mobiles de la table à composants à l'aide d'un pinceau ou avec un
aspirateur avec buse appropriée.
5
NOTA
Videz le compartiment d'élimination des composants (n° 5 sur la fig.5.10 - 2, page
271
), avant de secours les composants du module d'alimentation.
NOTA
Le film de recouvrement qui a été tendu continue à transporter la bande lorsque la bande
a été insérée et dégage des composants.
Ne pas actionner le levier (n° 4 sur la fig. 5.10 - 2, page 271) lorsqu'une bande est
insérée.
NOTA
Si la bande a déjà été insérée, coupez-la à fleur sur le bord avant du module d'ali-
mentation. 2 trous de la perforation doivent encore être visibles.
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 5 Tâches sur l'automate de report
À partir de la version logicielle SR.713.1 Édition 12/2020 5.10 Configurer les modules d'alimentation
271
Si la poignée d'extraction (n° 1) est encore sortie, encliquetez-la.
5

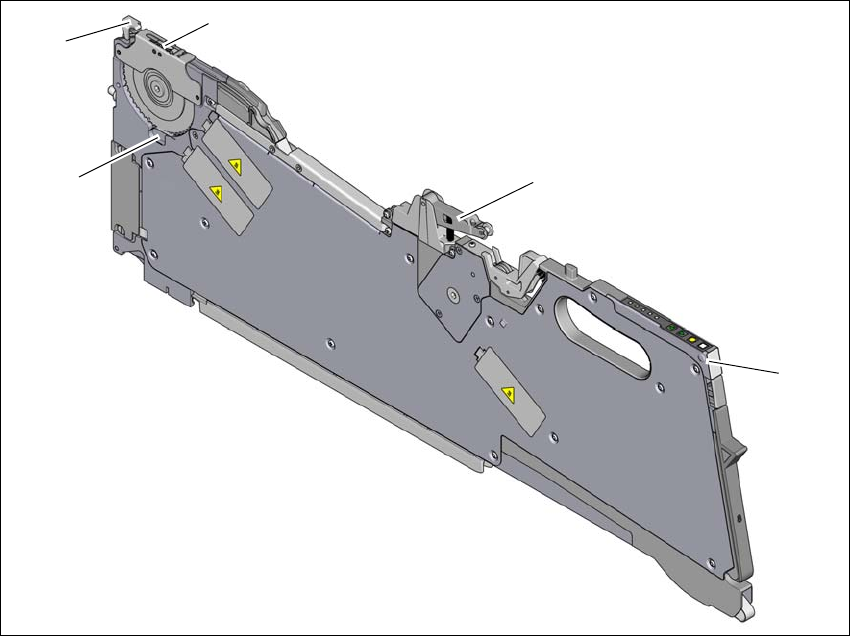

Fig. 5.10 - 2 Contrôle du module d'alimentation X avant l'insertion
(1) Poignée d'extraction
(2) Bras oscillant du film de recouvrement
(3) Fenêtre de prise
(4) Levier pour soulever et verrouiller la fenêtre de prise
(5) Compartiment d'élimination de composants
(1)
(2)
(3)
(4)
(5)
5 Tâches sur l'automate de report Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
5.10 Configurer les modules d'alimentation À partir de la version logicielle SR.713.1 Édition 12/2020
272
5.10.3.2 Installer le module d'alimentation X sur la table à composants
5
Fig. 5.10 - 3 Placer le module d'alimentation X sur la table à composants
(1) Guidage à glissement avant du module d'alimentation
(2) Guidage à glissement arrière du module d'alimentation
(3) Goupille de centrage « arrière » sur le module d'alimentation X
(4) Goupille de centrage « avant » sur le module d'alimentation X
(5) Évidements dans la barre de centrage pour recevoir la goupille de centrage « arrière »
(6) Trous de centrage sur la table à composants pour recevoir la goupille de centrage « avant »
(7) Cliquets de verrouillage
(8) Profil de guidage de la table à composants (profile
Ω)
(9) Auxiliaire d'insertion pour le module d'alimentation
5
Insérez le guide coulissant avant (n° 1 sur la fig. 5.10 - 3) du module d'alimentation sur l'au-
xiliaire d'insertion (n° 9 sur la fig. 5.10 - 3
) de la table à composants.
Maintenez le module d'alimentation verticalement et poussez-le le long du profil de guidage
(n° 8 sur la fig. 5.10 - 3
) vers l'avant. Le module d'alimentation glisse, avec le guidage à glis-
sement avant (n° 1 sur la fig. 5.10 - 3
) et arrière (n° 2 sur la fig. 5.10 - 3) sur le profil de guidage
(n° 8 sur la fig. 5.10 - 3
).
Continuez à avancer doucement le module d'alimentation jusqu'à ce que la goupille de cen-
trage « avant » (n° 4 sur la fig. 5.10 - 3
, page 272) s'enfonce dans le trou de centrage (n° 6
sur la fig. 5.10 - 3
, page 272).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
