3.10.1.4 Conception des SIPLACE SmartFeeders Xi
3

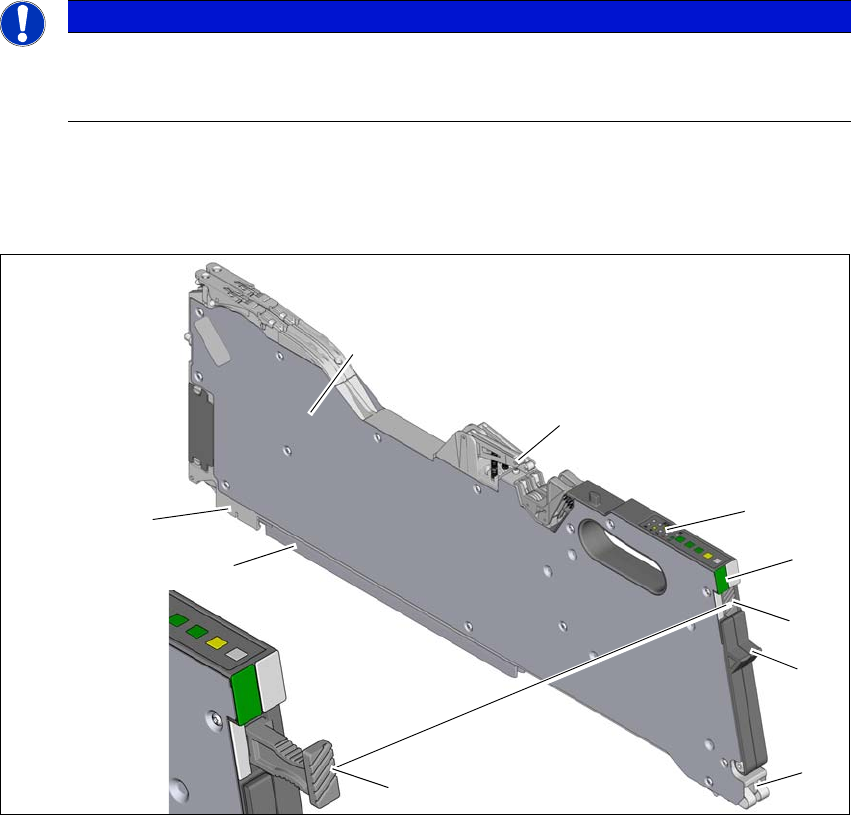

Les illustrations suivantes montrent la conception des SIPLACE Smart Feeders Xi à l'aide de
l'exemple du SIPLACE SmartFeeder 2 x 8 mm Xi. Les SIPLACE SmartFeeders Xi sont reconnais-
sables à la surface rainurée en diagonale de la poignée d'extraction.
3
Fig. 3.10 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi
(1) Fente d'insertion dans le couloir à bandes avec ressort de bande
(2) Clapet du réservoir du film de recouvrement
(3) poignée d'extraction, enclenchée (surface rainurée)
(4) Affichage d'état
(5) Panneau de commande - Affichage LED
(6) Bras oscillant du film de recouvrement
(7) Fente de sortie du couloir à bandes
(8) Guidage à glissement avant
(9) Guidage à glissement arrière
NOTA
Vitesse maximale avec les SIPLACE SmartFeeders Xi.
La SpeedStar C&P20 P2 n'atteint la vitesse maximale qu'avec les SIPLACE
SmartFeeders Xi.
(1)
(2)
(3)
(4)
(5)
(6)
(
8)
(
9)
(7)
(3)
3 Caractéristiques techniques et composants Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3
3.10 Modules d'alimentation X À partir de la version logicielle SR.713.1 Édition 12/2020
160
3.10.1.5 Caractéristiques techniques des modules d'alimentation de bande SIPLACE
En général, les modules d'alimentation de bande SIPLACE ont une longueur d'environ 587 mm
et une hauteur d'environ 200 mm. Les données techniques sont indiquées dans le tableau
suivant :
La hauteur maximale des bords perturbateurs au-dessus de l'arête supérieure de la poche de
bande est de
≤ 3 mm. Comme les modules d'alimentation SIPLACE n'ont pas de clapets dépas-
sant éventuellement vers le haut et sont en outre encore fixés solidement sur la table à compo-
sants, le risque d'écrasement de la tête est réduit au minimum.
Module d'alimentation de bande L x H
[mm]
Largeur
[mm]
Occupation
de l'empla-
cement
Pas de pro-
gression du
convoyeur
[mm]
Hauteur
max. de la
bande
[mm]
*a
SIPLACE SmartFeeder 4 mm Xi 587x200 10,8 1 1 1,1
avec capteur d'épissure
SIPLACE SmartFeeder 8 mm Xi 587x200 10,8 1 1/2/4/8 3,5
avec capteur d'épissure
SIPLACE SmartFeeder 2x8 mm Xi 587x200 22,6 2 1/2/4/8 3,5
avec capteur d'épissure
SIPLACE SmartFeeder 12 mm X 587x200 22,6 24 - 16
*b
6,5
avec capteur d'épissure
SIPLACE SmartFeeder 16 mm X 587x200 22,6 2 4 - 20
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 24 mm X
587x200 34,4 3 4 - 32
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 32 mm x
587x200 46,2 4 4 - 40
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 44 mm X
587x200 58,0 5 4 - 52
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 56 mm X
587x200 69,8 64 - 64
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 72 mm X
587x200 81,6 7 4 - 80
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 88 mm X
587x200 105,2 9 4 - 96
*b
25
avec capteur d'épissure
SIPLACE SmartFeeder 104 mm X
587x200 128,9 11 4 - 96
*b
25
avec capteur d'épissure
Rouleaux de bandes 178 jusqu'à un diamètre de max. 483 mm (7“ - 19“)
Temps de changement ≤ 8 s
*)a En ce qui concerne les bandes de papier de 8 mm, l'épaisseur du papier peut faire 1,6 mm au maximum. La
longueur d'une poche de composants ne doit pas dépasser 51 mm max.
*)b par étapes de 4 mm
Manuel d'utilisation SIPLACE SX1/SX2 Éditions V2 et V3 3 Caractéristiques techniques et composants
À partir de la version logicielle SR.713.1 Édition 12/2020 3.10 Modules d'alimentation X
161
3.10.2 SIPLACE Glue Feeder
N° de référence 00141400-xx SIPLACE Glue Feeder
3
Fig. 3.10 - 3 SIPLACE Glue Feeder
3.10.2.1 Description
Le SIPLACE Glue Feeder permet d'appliquer des points de colle sur un composant avant le re-
port. Ces points de colle peuvent être vérifiés par le système de vision SIPLACE. Les points de
colle nécessaires sont définis dans l'éditeur de forme de boîtier de SIPLACE Pro, et il y est éga-
lement possible de déterminer si des points de colle particuliers doivent être exclus du contrôle.
L'éditeur de composants de SIPLACE Pro permet d'activer et de désactiver l'application de points
de colle. Le SIPLACE Glue Feeder est un module d'alimentation spécial qui doit être fixé par vous
sur une certaine piste de la table. Vous trouverez la description détaillée dans la « Notice d'utili-
sation Glue Feeder SIPLACE », en allemand [N° de référence 00197218-01-xx.],
en anglais [N° de référence 00197219-xx]
